Біогазова установка

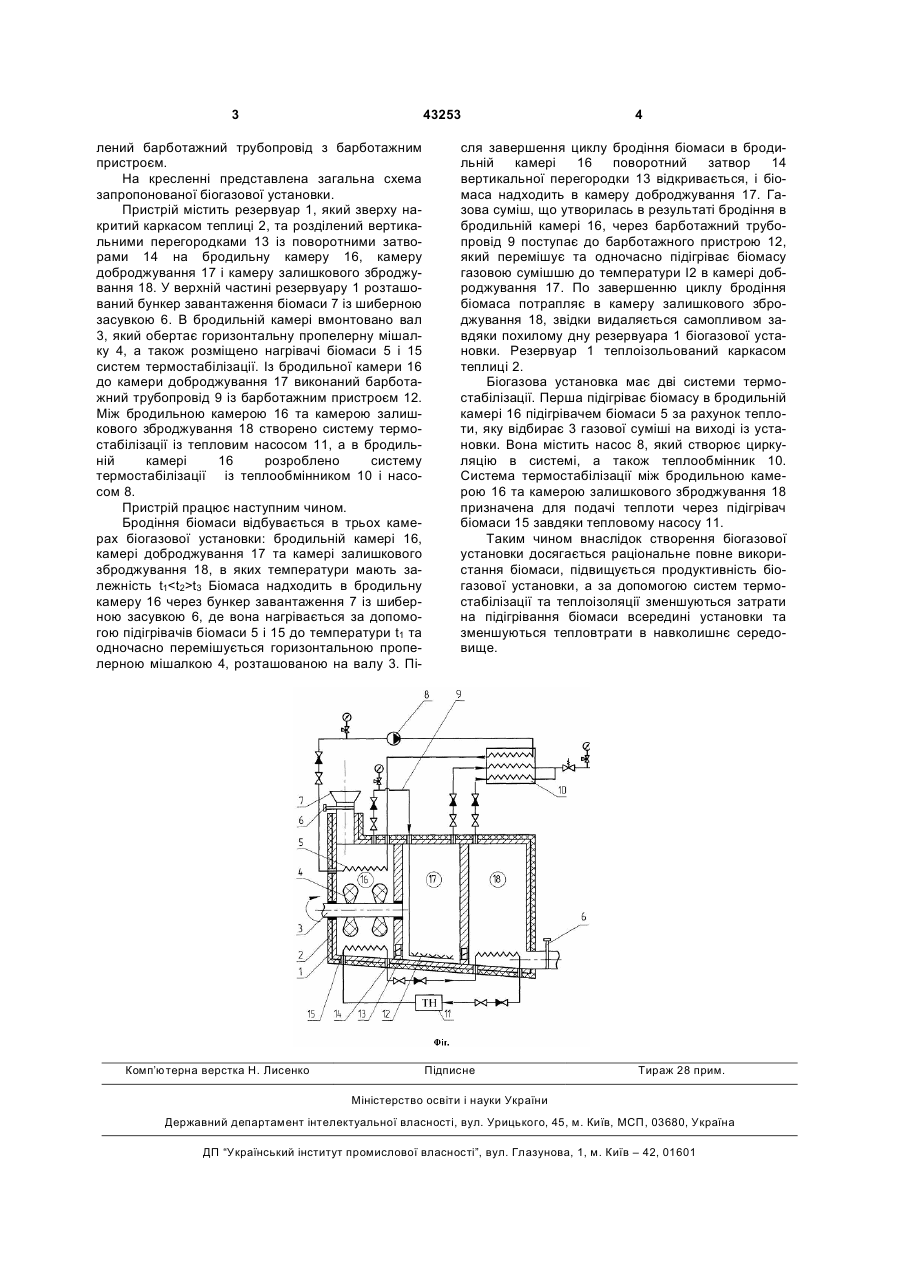

Біогазова установка, що містить резервуар, накритий каркасом теплиці, підігрівач біомаси, пропелерну мішалку, розміщену на валу, бункер завантаження біомаси з шиберною засувкою, яка 3 43253 лений барботажний трубопровід з барботажним пристроєм. На кресленні представлена загальна схема запропонованої біогазової установки. Пристрій містить резервуар 1, який зверху накритий каркасом теплиці 2, та розділений вертикальними перегородками 13 із поворотними затворами 14 на бродильну камеру 16, камеру доброджування 17 і камеру залишкового зброджування 18. У верхній частині резервуару 1 розташований бункер завантаження біомаси 7 із шиберною засувкою 6. В бродильній камері вмонтовано вал 3, який обертає горизонтальну пропелерну мішалку 4, а також розміщено нагрівачі біомаси 5 і 15 систем термостабілізації. Із бродильної камери 16 до камери доброджування 17 виконаний барботажний трубопровід 9 із барботажним пристроєм 12. Між бродильною камерою 16 та камерою залишкового зброджування 18 створено систему термостабілізації із тепловим насосом 11, а в бродильній камері 16 розроблено систему термостабілізації із теплообмінником 10 і насосом 8. Пристрій працює наступним чином. Бродіння біомаси відбувається в трьох камерах біогазової установки: бродильній камері 16, камері доброджування 17 та камері залишкового зброджування 18, в яких температури мають залежність t1t3 Біомаса надходить в бродильну камеру 16 через бункер завантаження 7 із шиберною засувкою 6, де вона нагрівається за допомогою підігрівачів біомаси 5 і 15 до температури t1 та одночасно перемішується горизонтальною пропелерною мішалкою 4, розташованою на валу 3. Пі Комп’ютерна верстка Н. Лиcенко 4 сля завершення циклу бродіння біомаси в бродильній камері 16 поворотний затвор 14 вертикальної перегородки 13 відкривається, і біомаса надходить в камеру доброджування 17. Газова суміш, що утворилась в результаті бродіння в бродильній камері 16, через барботажний трубопровід 9 поступає до барботажного пристрою 12, який перемішує та одночасно підігріває біомасу газовою сумішшю до температури І2 в камері доброджування 17. По завершенню циклу бродіння біомаса потрапляє в камеру залишкового зброджування 18, звідки видаляється самопливом завдяки похилому дну резервуара 1 біогазової установки. Резервуар 1 теплоізольований каркасом теплиці 2. Біогазова установка має дві системи термостабілізації. Перша підігріває біомасу в бродильній камері 16 підігрівачем біомаси 5 за рахунок теплоти, яку відбирає 3 газової суміші на виході із установки. Вона містить насос 8, який створює циркуляцію в системі, а також теплообмінник 10. Система термостабілізації між бродильною камерою 16 та камерою залишкового зброджування 18 призначена для подачі теплоти через підігрівач біомаси 15 завдяки тепловому насосу 11. Таким чином внаслідок створення біогазової установки досягається раціональне повне використання біомаси, підвищується продуктивність біогазової установки, а за допомогою систем термостабілізації та теплоізоляції зменшуються затрати на підігрівання біомаси всередині установки та зменшуються тепловтрати в навколишнє середовище. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
