Біогазова установка
Номер патенту: 36453
Опубліковано: 27.10.2008
Автори: Анохіна Катерина Володимирівна, Ратушняк Георгій Сергійович
Формула / Реферат
Біогазова установка, яка містить резервуар, що закритий каркасом теплиці, підігрівач біомаси, трубу споживача, яка відрізняється тим, що в неї введено вертикальну пропелерну мішалку, розміщену на валу, в якому встановлено підігрівач біомаси, над вертикальною пропелерною мішалкою встановлена захисна газорозподільна решітка та штуцер відведення біогазу до труби споживача, під вертикальною пропелерною мішалкою розташований опорний елемент з отворами для проходження відпрацьованої маси та дно, шарнірно прикріплене до корпуса з можливістю опускання вниз для видалення біодобрив, в верхній частині установки розміщений бункер завантаження біомаси з шиберною засувкою.
Текст

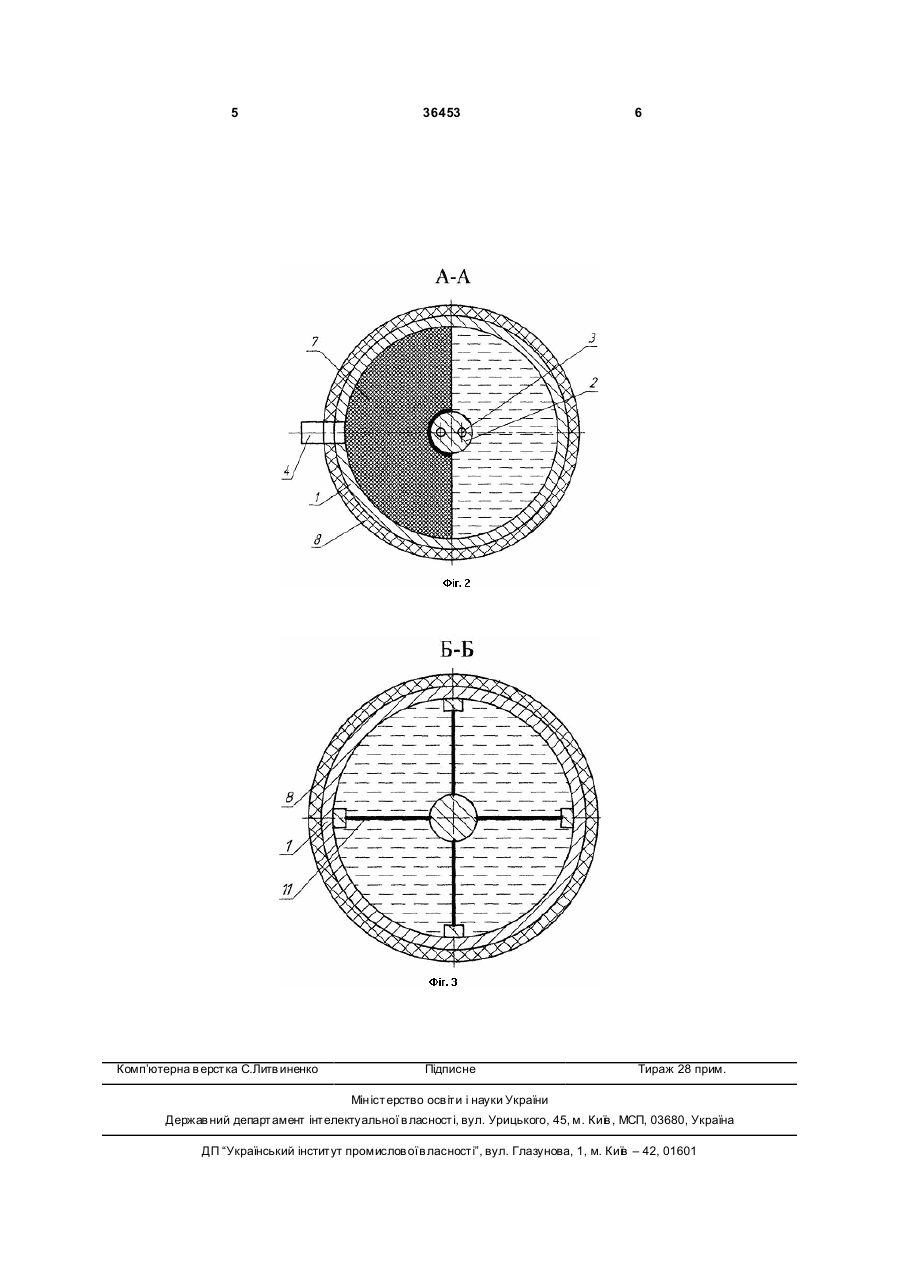

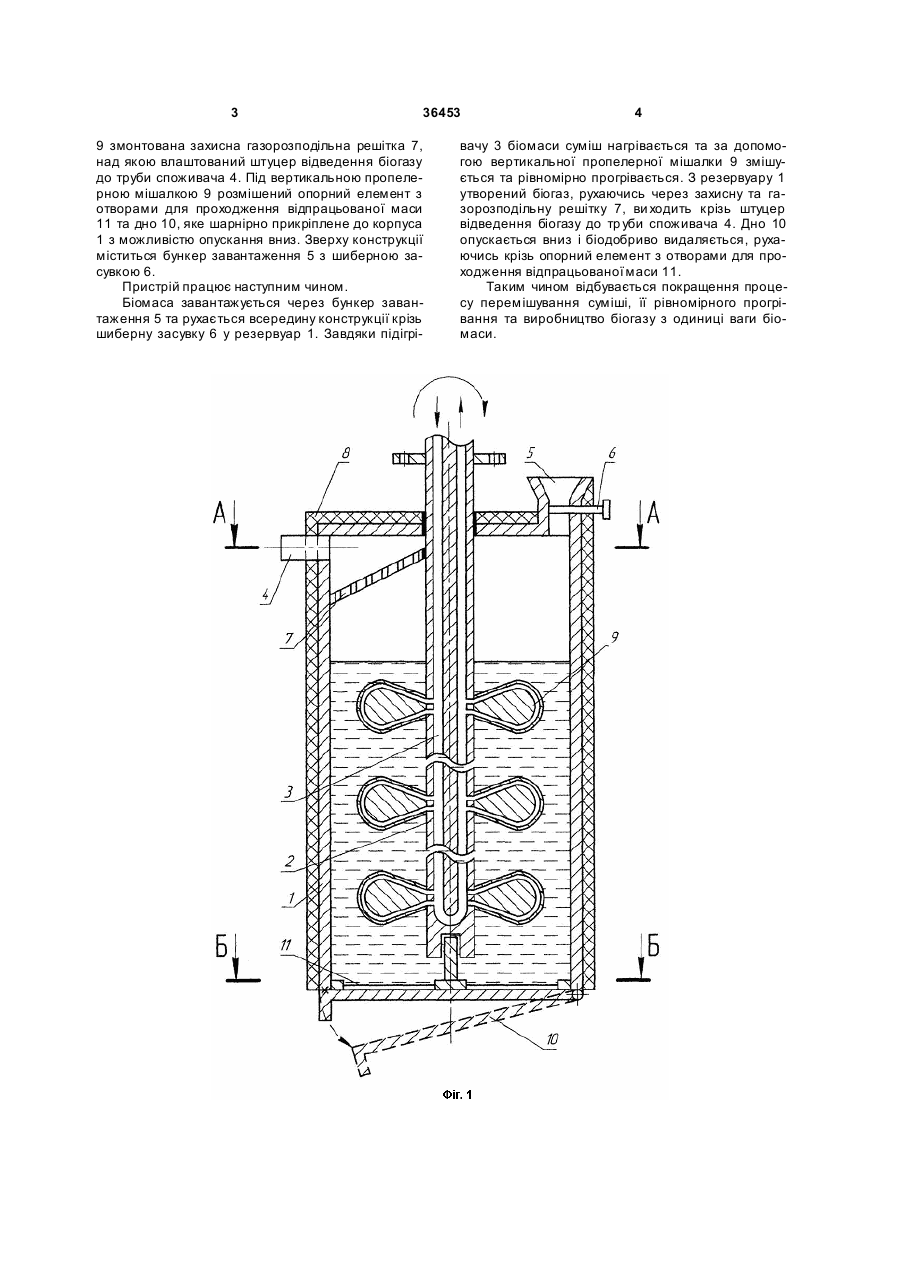

Біогазова установка, яка містить резервуар, що закритий каркасом теплиці, підігрівач біомаси, трубу споживача, яка відрізняється тим, що в неї введено вертикальну пропелерну мішалку, розмі 3 36453 9 змонтована захисна газорозподільна решітка 7, над якою влаштований штуцер відведення біогазу до труби споживача 4. Під вертикальною пропелерною мішалкою 9 розмішений опорний елемент з отворами для проходження відпрацьованої маси 11 та дно 10, яке шарнірно прикріплене до корпуса 1 з можливістю опускання вниз. Зверху конструкції міститься бункер завантаження 5 з шиберною засувкою 6. Пристрій працює наступним чином. Біомаса завантажується через бункер завантаження 5 та рухається всередину конструкції крізь шиберну засувку 6 у резервуар 1. Завдяки підігрі 4 вачу 3 біомаси суміш нагрівається та за допомогою вертикальної пропелерної мішалки 9 змішується та рівномірно прогрівається. З резервуару 1 утворений біогаз, рухаючись через захисну та газорозподільну решітку 7, ви ходить крізь штуцер відведення біогазу до тр уби споживача 4. Дно 10 опускається вниз і біодобриво видаляється, рухаючись крізь опорний елемент з отворами для проходження відпрацьованої маси 11. Таким чином відбувається покращення процесу перемішування суміші, її рівномірного прогрівання та виробництво біогазу з одиниці ваги біомаси. 5 Комп’ютерна в ерстка C.Литв иненко 36453 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBiogas installation
Автори англійськоюRatushniak Heorhii Serhiiovych, Anokhina Kateryna Volodymyrivna
Назва патенту російськоюБиогазовая установка
Автори російськоюРатушняк Георгий Сергеевич, Анохина Екатерина Владимировна
МПК / Мітки
МПК: C02F 11/04
