Пристрій для забору кісткової тканини
Номер патенту: 4349
Опубліковано: 17.01.2005
Автори: Бруско Антон Тимофійович, Калашніков Андрій Валерійович, Гайко Георгій Васильович, Калашніков Олексій Валерійович
Формула / Реферат
Пристрій для забору кісткової тканини, який має порожнисту фрезу та розмішені на ній різальні лопаті, який відрізняється тим, що на робочому кінці порожнистої фрези виконані різальні лопаті та градуйована шкала з оглядовими вікнами, при цьому градуйована шкала займає третину довжини фрези.
Текст

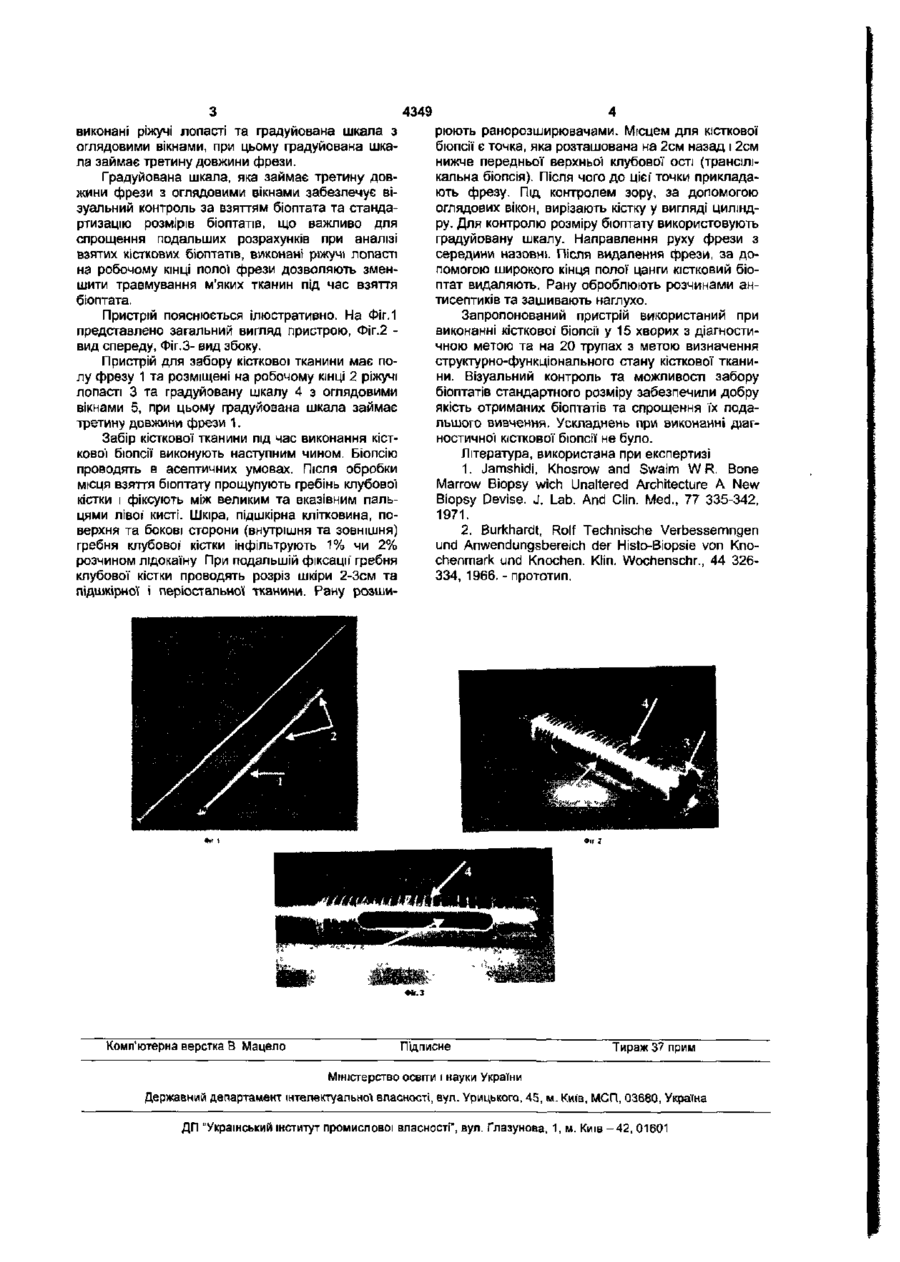

Пристрій для забору кісткової тканини, який має порожнисту фрезу та розмішені на ній різальні лопаті, який відрізняється тим, що на робочому кінці порожнистої' фрези виконані різальні лопаті та градуйована шкала з оглядовими вікнами, при цьому градуйована шкала займає третину довжини фрези. Корисна модель відноситься до галузі медицини, зокрема може бути використаний в ортопедії та травматології під час виконання кісткової біопсії. Відомий пристрій для забору кісткової тканини для виконання кісткової біопсії [1]. Пристрій має троакар, полу біопсійну голку діаметром 3 міліметри та довжиною 4 сантиметри і шпицю для видалення кісткового біоптату. Після обробки місця взяття біоптата прощупують гребінь клубової кістки і фіксують між великим та вказівним пальцями лівої кисті. Шкіра, підшкірна клітковина, поверхня та бокові сторони (внутрішня та зовнішня) гребня клубової кістки інфільтрують 1% чи 2% розчином л і докажу. При подальшій фіксації гребня клубової кістки проводять розріз шкіри 2-3 см та підшкірної і періостапьної тканини. Рану розширюють ранорозширювачами. Місцем для кісткової бюпсії є точка, яка розташована на 2см назад і 2см нижче передньої верхньої клубової' ості. Вкручуючими рухами вводять троакар через обидва кортикальних шари клубової кістки. Направлення руху з середини назовні. Далі по троакару вводять біопсійну голку для забору біопсійного матеріала. Троакар та біопсійну голку видаляють. Після видалення біопсійної голки за допомогою шпиці виймають кістковий циліндр. для виконання кісткової біопсії [2], взятий нами за прототип. Пристрій має лійку, полу фрезу з ріжучими лопастями по всій довжині, внутрішній діаметр 5мм та довжиною 4см, полу цангу для видалення кісткового бюптата. Після обробки операційного поля та місцевої анестезії проводять стандартний розріз м'яких тканин до гребня клубової' кістки розміром 2-Зсм. Далі вводять лійку для взяття біоптата, яку утримують на гребні клубової кістки. Після цього у лійку вводять фрезу і вирізають кістку у вигляді циліндра. Після видалення фрези, за допомогою поло'і цанги виймають кістковий циліндр. Недоліком цього пристрою для забору кісткової тканини для виконання кісткової біопсії є недостатній діаметр фрези, що збільшує вірогідність помилки при пстоморфологічній оцінці кісткового біоптата, ріжучі лопасті знаходяться на протязі всієї довжини фрези, що збільшує травмування м'яких тканин під час взяття біоптата, при заборі кісткової тканини відсутній візуальний контроль за взяттям біоптата та неможливо стандартизувати розміри біоптатів. В основу корисної моделі поставлена задача удосконалення пристрою для забору кісткової тканини шляхом зміни конструктивних елементів та їх взаєморозміщення, що забезпечує візуальний контроль за взяттям біоптата, стандартизацію розмірів біоптатів та дозволяє зменшити травмування м'яких тканин під час взяття біоптата. Поставлена задача вирішується тим, що у пристрої для забору кісткової тканини, який має полу фрезу та розмішені на ній ріжучі попасти згідно з винаходом, на робочому кінці полої фрези Недоліком вищезгаданого пристрою є труднощі при видаленні кісткового циліндра, що призводить до сплющення та пошкодження бокових частин циліндру, малий діаметр біопсійної голки. Крім того велика вірогідність помилки при гістоморфологічній оцінці біопсійного матеріалу. Відомий пристрій для забору кісткової тканини О) со 4349 виконані ріжучі лопасті та градуйована шкала з оглядовими вікнами, при цьому градуйована шкала займає третину довжини фрези. Градуйована шкала, яка займає третину довжини фрези з оглядовими вікнами забезпечує візуальний контроль за взяттям біоптата та стандартизацію розмірів біоптатів, що важливо для спрощення подальших розрахунків при аналізі взятих кісткових біоптатів, виконані ріжучі лопасті на робочому кінці попої фрези дозволяють зменшити травмування м'яких тканин під час взяття біоптата. Пристрій пояснюється Ілюстративно. На Фіг. 1 представлено загальний вигляд пристрою, Фіг.2 вид спереду, Фіг.З- вид збоку. Пристрій для забору кісткової тканини має полу фрезу 1 та розміщені на робочому кінці 2 ріжучі лопасті 3 та градуйовану шкалу 4 з оглядовими вікнами 5, при цьому градуйована шкала займає третину довжини фрези 1. Забір кісткової тканини під час виконання кісткової біопсії виконують наступним чином. Біопсію проводять в асептичних умовах. Після обробки місця взяття біоптату прощупують гребінь клубової кістки і фіксують між великим та вказівним пальцями лівої* кисті. Шкіра, підшкірна клітковина, поверхня та бокові сторони (внутрішня та зовнішня) гребня клубової кістки інфільтрують 1% чи 2% розчином лідокаїну При подальшій фіксації' гребня клубової кістки проводять розріз шкіри 2-Зсм та підшкірної і періостальної тканини. Рану розши Комп'ютерна верстка В Мацело рюють ранорозширювачами. Місцем для КІСТКОВОЇ біопсії є точка, яка розташована на 2см назад і 2см нижче передньої верхньої клубової ості (трансілікальна біопсія). Після чого до цієї' точки прикладають фрезу. Під контролем зору, за допомогою оглядових вікон, вирізають кістку у вигляді циліндру. Для контролю розміру біоптату використовують градуйовану шкалу. Направлення руху фрези з середини назовні. Після видалення фрези, за допомогою широкого кінця полої цанги кістковий біоптат видаляють. Рану оброблюють розчинами антисептиків та зашивають наглухо. Запропонований пристрій використаний при виконанні кісткової' біопсії у 15 хворих з діагностичною метою та на 20 трупах з метою визначення структурно-функціонального стану кісткової тканини. Візуальний контроль та можливості забору біоптатів стандартного розміру забезпечили добру якість отриманих біоптатів та спрощення їх подальшого вивчення. Ускладнень при виконанні діагностичної кісткової біопсії не було. Література, використана при експертизі 1. Jamshidi, Khosrow and Swaim W R. Bone Marrow Biopsy wich Unaltered Architecture A New Biopsy Devise. J. Lab. And Clin. Med., 77 335-342, 1971. 2. Burkhardt, Rolf Technische Verbessemngen und Anwendungsbereich der Histo-Biopsie von Knochenmark und Knochen. Klin. Wochenschr., 44 326334, 1966. -прототип. Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for sampling bone tissue
Автори англійськоюHaiko Heorhii Vasyliovych, Kalashnykov Andrii Valeriiovych, Brusko Anton Tymofiiovych, Kalashnykov Oleksii Valeriiovych
Назва патенту російськоюУстройство для забора костной ткани
Автори російськоюГайко Георгий Васильевич, Калашников Андрей Валерьевич, Бруско Антон Тимофеевич, Калашников Алексей Валерьевич
МПК / Мітки
МПК: A61B 17/16, A61B 17/22
Мітки: тканини, кісткової, забору, пристрій
