Світильник на світлодіодній стрічці для монтажу у ґрунтове, бетонне покриття, стіни, стелю

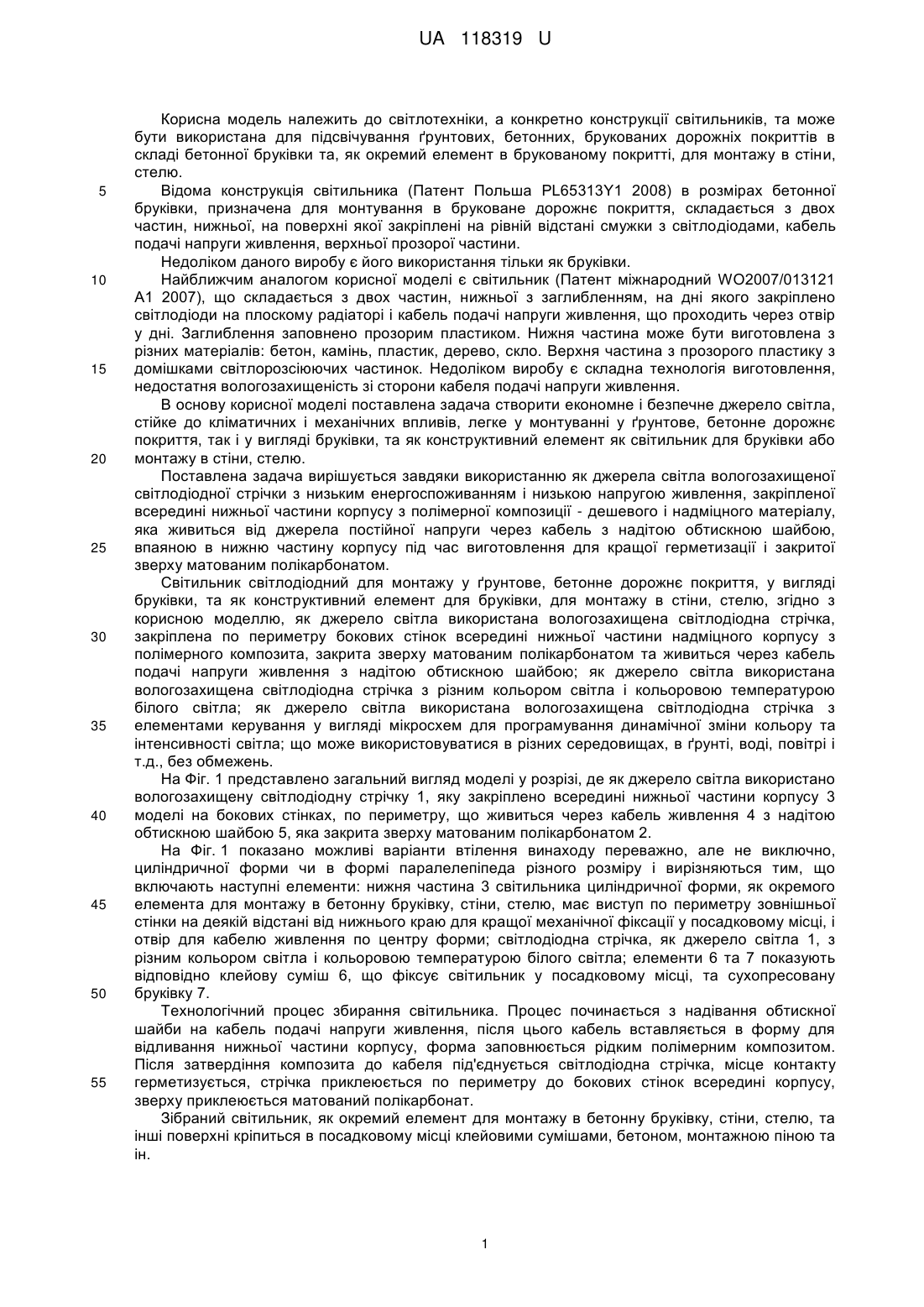

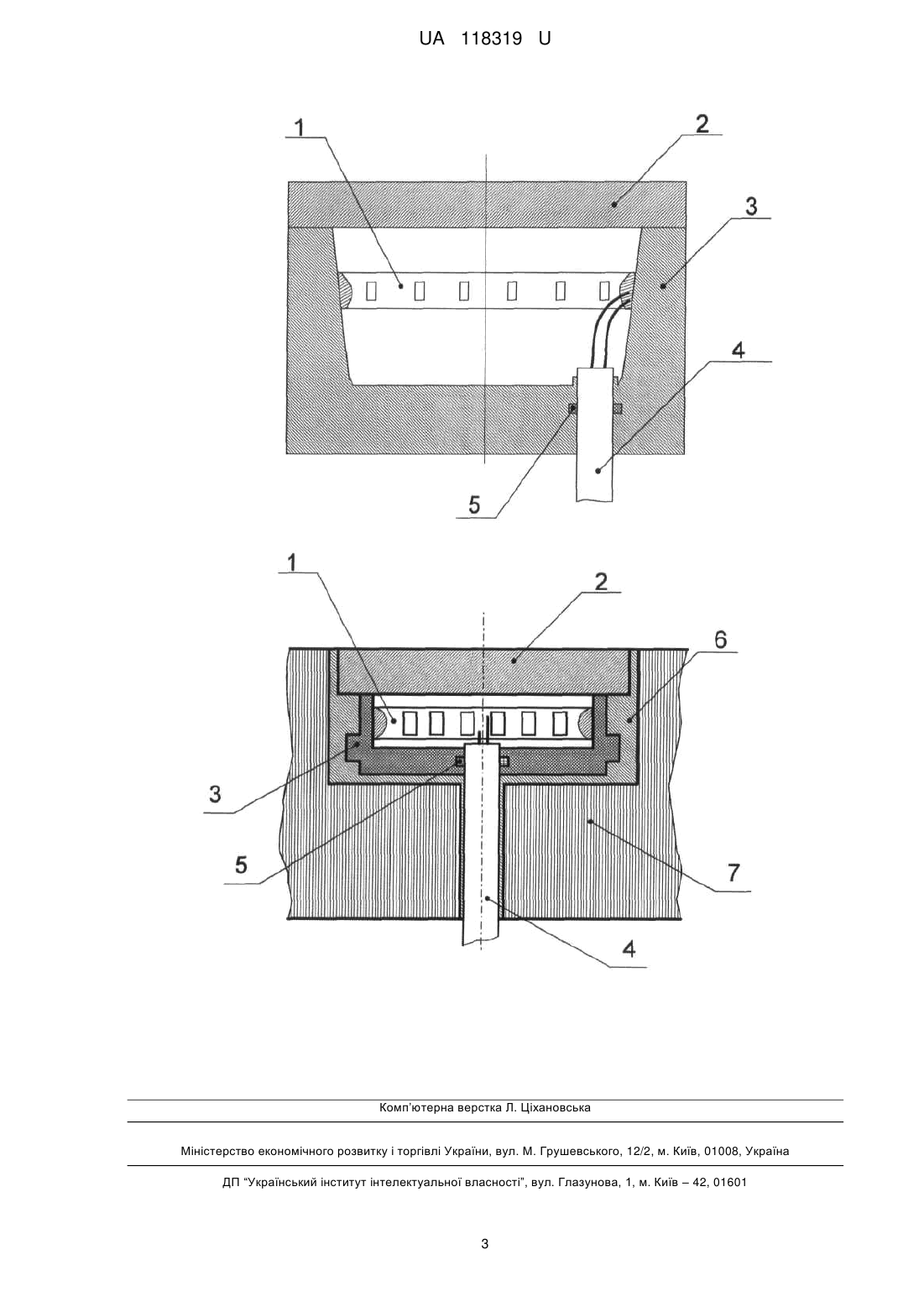

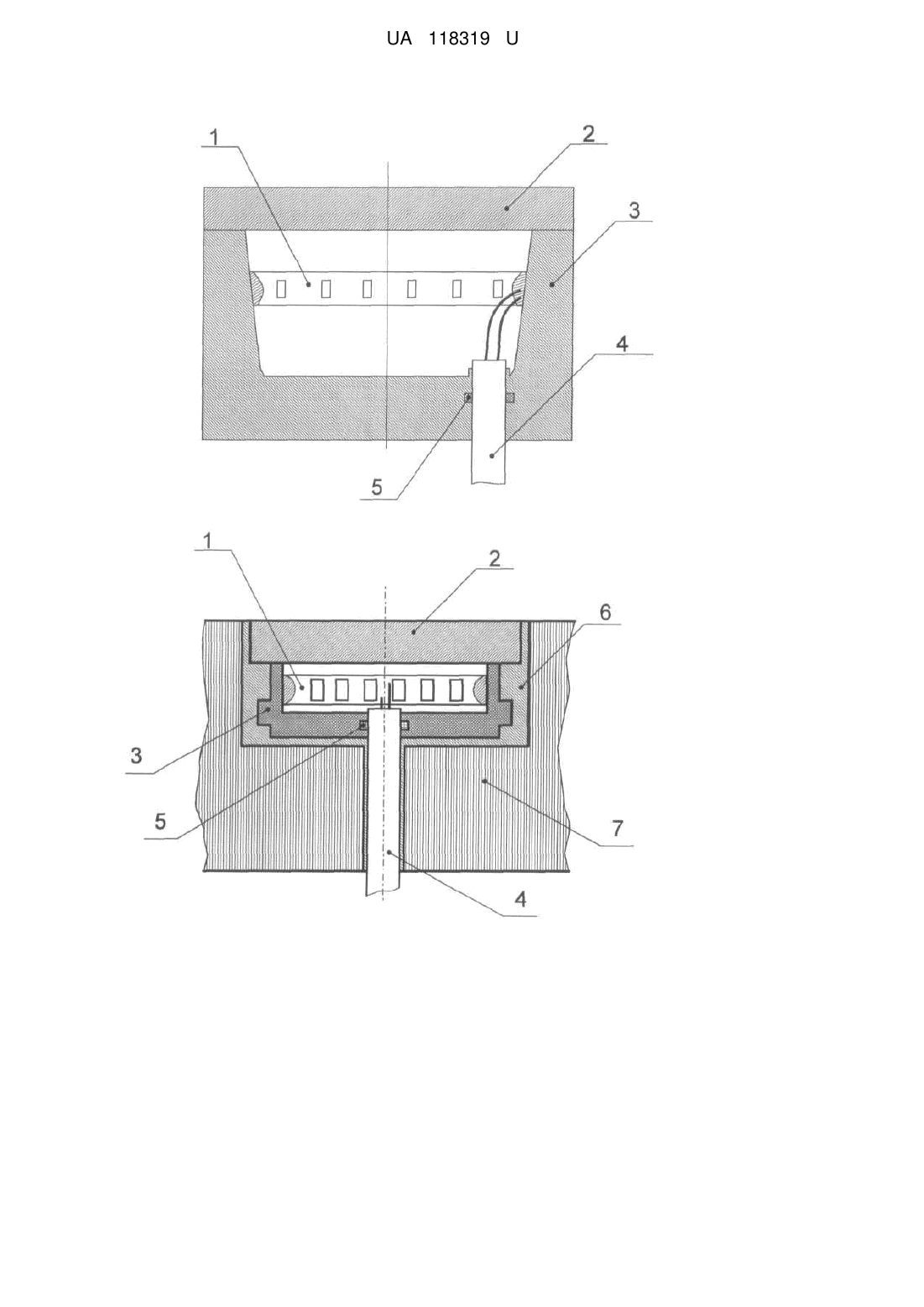

Реферат: Світильник світлодіодний для монтажу у ґрунтове, бетонне дорожнє покриття, у вигляді бруківки, та як конструктивний елемент для бруківки, для монтажу в стіни, стелю. Як джерело світла використана вологозахищена світлодіодна стрічка, закріплена по периметру бокових стінок всередині нижньої частини надміцного корпусу з полімерного композита, закрита зверху матованим полікарбонатом та живиться через кабель подачі напруги живлення з надітою обтискною шайбою. UA 118319 U (12) UA 118319 U UA 118319 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до світлотехніки, а конкретно конструкції світильників, та може бути використана для підсвічування ґрунтових, бетонних, брукованих дорожніх покриттів в складі бетонної бруківки та, як окремий елемент в брукованому покритті, для монтажу в стіни, стелю. Відома конструкція світильника (Патент Польша PL65313Y1 2008) в розмірах бетонної бруківки, призначена для монтування в бруковане дорожнє покриття, складається з двох частин, нижньої, на поверхні якої закріплені на рівній відстані смужки з світлодіодами, кабель подачі напруги живлення, верхньої прозорої частини. Недоліком даного виробу є його використання тільки як бруківки. Найближчим аналогом корисної моделі є світильник (Патент міжнародний WO2007/013121 А1 2007), що складається з двох частин, нижньої з заглибленням, на дні якого закріплено світлодіоди на плоскому радіаторі і кабель подачі напруги живлення, що проходить через отвір у дні. Заглиблення заповнено прозорим пластиком. Нижня частина може бути виготовлена з різних матеріалів: бетон, камінь, пластик, дерево, скло. Верхня частина з прозорого пластику з домішками світлорозсіюючих частинок. Недоліком виробу є складна технологія виготовлення, недостатня вологозахищеність зі сторони кабеля подачі напруги живлення. В основу корисної моделі поставлена задача створити економне і безпечне джерело світла, стійке до кліматичних і механічних впливів, легке у монтуванні у ґрунтове, бетонне дорожнє покриття, так і у вигляді бруківки, та як конструктивний елемент як світильник для бруківки або монтажу в стіни, стелю. Поставлена задача вирішується завдяки використанню як джерела світла вологозахищеної світлодіодної стрічки з низьким енергоспоживанням і низькою напругою живлення, закріпленої всередині нижньої частини корпусу з полімерної композиції - дешевого і надміцного матеріалу, яка живиться від джерела постійної напруги через кабель з надітою обтискною шайбою, впаяною в нижню частину корпусу під час виготовлення для кращої герметизації і закритої зверху матованим полікарбонатом. Світильник світлодіодний для монтажу у ґрунтове, бетонне дорожнє покриття, у вигляді бруківки, та як конструктивний елемент для бруківки, для монтажу в стіни, стелю, згідно з корисною моделлю, як джерело світла використана вологозахищена світлодіодна стрічка, закріплена по периметру бокових стінок всередині нижньої частини надміцного корпусу з полімерного композита, закрита зверху матованим полікарбонатом та живиться через кабель подачі напруги живлення з надітою обтискною шайбою; як джерело світла використана вологозахищена світлодіодна стрічка з різним кольором світла і кольоровою температурою білого світла; як джерело світла використана вологозахищена світлодіодна стрічка з елементами керування у вигляді мікросхем для програмування динамічної зміни кольору та інтенсивності світла; що може використовуватися в різних середовищах, в ґрунті, воді, повітрі і т.д., без обмежень. На Фіг. 1 представлено загальний вигляд моделі у розрізі, де як джерело світла використано вологозахищену світлодіодну стрічку 1, яку закріплено всередині нижньої частини корпусу 3 моделі на бокових стінках, по периметру, що живиться через кабель живлення 4 з надітою обтискною шайбою 5, яка закрита зверху матованим полікарбонатом 2. На Фіг. 1 показано можливі варіанти втілення винаходу переважно, але не виключно, циліндричної форми чи в формі паралелепіпеда різного розміру і вирізняються тим, що включають наступні елементи: нижня частина 3 світильника циліндричної форми, як окремого елемента для монтажу в бетонну бруківку, стіни, стелю, має виступ по периметру зовнішньої стінки на деякій відстані від нижнього краю для кращої механічної фіксації у посадковому місці, і отвір для кабелю живлення по центру форми; світлодіодна стрічка, як джерело світла 1, з різним кольором світла і кольоровою температурою білого світла; елементи 6 та 7 показують відповідно клейову суміш 6, що фіксує світильник у посадковому місці, та сухопресовану бруківку 7. Технологічний процес збирання світильника. Процес починається з надівання обтискної шайби на кабель подачі напруги живлення, після цього кабель вставляється в форму для відливання нижньої частини корпусу, форма заповнюється рідким полімерним композитом. Після затвердіння композита до кабеля під'єднується світлодіодна стрічка, місце контакту герметизується, стрічка приклеюється по периметру до бокових стінок всередині корпусу, зверху приклеюється матований полікарбонат. Зібраний світильник, як окремий елемент для монтажу в бетонну бруківку, стіни, стелю, та інші поверхні кріпиться в посадковому місці клейовими сумішами, бетоном, монтажною піною та ін. 1 UA 118319 U Даний світильник використовується в різних середовищах, в ґрунті, воді, повітрі і т.д., без обмежень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Світильник світлодіодний для монтажу у ґрунтове, бетонне дорожнє покриття, у вигляді бруківки, та як конструктивний елемент для бруківки, для монтажу в стіни, стелю, який відрізняється тим, що як джерело світла використана вологозахищена світлодіодна стрічка, закріплена по периметру бокових стінок всередині нижньої частини надміцного корпусу з полімерного композита, закрита зверху матованим полікарбонатом та живиться через кабель подачі напруги живлення з надітою обтискною шайбою. 2. Світильник за п. 1, який відрізняється тим, що як джерело світла використана вологозахищена світлодіодна стрічка з різним кольором світла і кольоровою температурою білого світла. 3. Світильник за п. 1, який відрізняється тим, що як джерело світла використана вологозахищена світлодіодна стрічка з елементами керування у вигляді мікросхем для програмування динамічної зміни кольору та інтенсивності світла. 4. Світильник за п. 1, який відрізняється тим, що може використовуватися в різних середовищах, в ґрунті, воді, повітрі і т. д., без обмежень. 2 UA 118319 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
