Вогнетривка гіпсокремнеземиста формувальна суміш

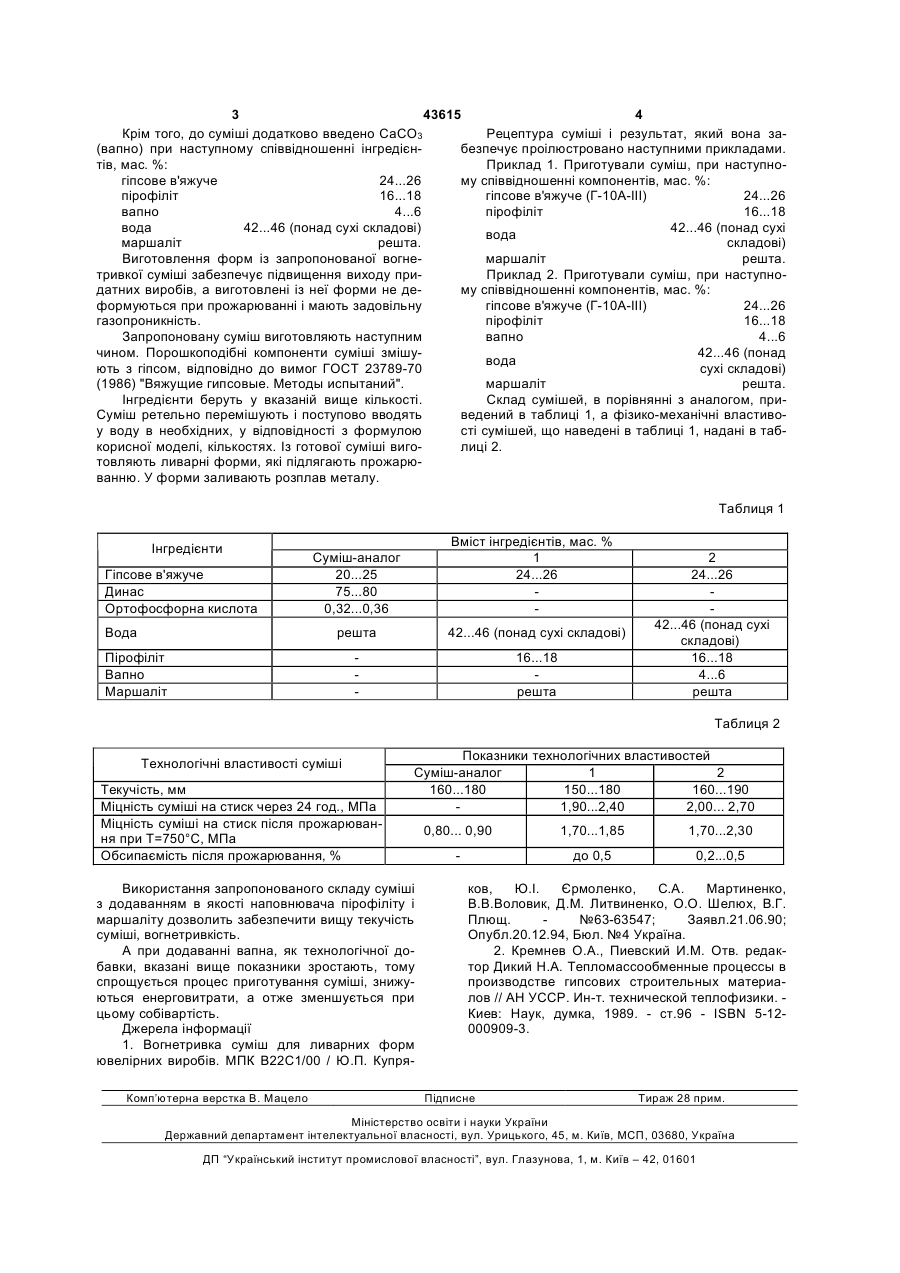

1. Вогнетривка гіпсокремнеземиста формувальна суміш, що містить кремнеземистий наповнювач, гіпсове в'яжуче, воду, яка відрізняється тим, що як наповнювач суміш містить пірофіліт і маршаліт, при цьому інгредієнти взяті при наступному співвідношенні, мас. %: 3 43615 4 Крім того, до суміші додатково введено СаСО3 Рецептура суміші і результат, який вона за(вапно) при наступному співвідношенні інгредієнбезпечує проілюстровано наступними прикладами. тів, мас. %: Приклад 1. Приготували суміш, при наступногіпсове в'яжуче 24...26 му співвідношенні компонентів, мас. %: пірофіліт 16...18 гіпсове в'яжуче (Г-10А-ІІІ) 24...26 вапно 4...6 пірофіліт 16...18 42...46 (понад сухі вода 42...46 (понад сухі складові) вода складові) маршаліт решта. маршаліт решта. Виготовлення форм із запропонованої вогнетривкої суміші забезпечує підвищення виходу приПриклад 2. Приготували суміш, при наступнодатних виробів, а виготовлені із неї форми не дему співвідношенні компонентів, мас. %: формуються при прожарюванні і мають задовільну гіпсове в'яжуче (Г-10А-ІІІ) 24...26 газопроникність. пірофіліт 16...18 Запропоновану суміш виготовляють наступним вапно 4...6 чином. Порошкоподібні компоненти суміші змішу42...46 (понад вода ють з гіпсом, відповідно до вимог ГОСТ 23789-70 сухі складові) маршаліт решта. (1986) "Вяжущие гипсовые. Методы испытаний". Інгредієнти беруть у вказаній вище кількості. Склад сумішей, в порівнянні з аналогом, приСуміш ретельно перемішують і поступово вводять ведений в таблиці 1, а фізико-механічні властивоу воду в необхідних, у відповідності з формулою сті сумішей, що наведені в таблиці 1, надані в табкорисної моделі, кількостях. Із готової суміші виголиці 2. товляють ливарні форми, які підлягають прожарюванню. У форми заливають розплав металу. Таблиця 1 Інгредієнти Гіпсове в'яжуче Динас Ортофосфорна кислота Вода Вміст інгредієнтів, мас. % 1 24...26 Суміш-аналог 20...25 75...80 0,32...0,36 решта 42...46 (понад сухі складові) 16...18 решта Пірофіліт Вапно Маршаліт 2 24...26 42...46 (понад сухі складові) 16...18 4...6 решта Таблиця 2 Технологічні властивості суміші Текучість, мм Міцність суміші на стиск через 24 год., МПа Міцність суміші на стиск після прожарювання при Т=750°С, МПа Обсипаємість після прожарювання, % Показники технологічних властивостей Суміш-аналог 1 2 160...180 150...180 160...190 1,90...2,40 2,00... 2,70 Використання запропонованого складу суміші з додаванням в якості наповнювача пірофіліту і маршаліту дозволить забезпечити вищу текучість суміші, вогнетривкість. А при додаванні вапна, як технологічної добавки, вказані вище показники зростають, тому спрощується процес приготування суміші, знижуються енерговитрати, а отже зменшується при цьому собівартість. Джерела інформації 1. Вогнетривка суміш для ливарних форм ювелірних виробів. МПК В22С1/00 / Ю.П. КупряКомп’ютерна верстка В. Мацело 0,80... 0,90 1,70...1,85 1,70...2,30 до 0,5 0,2...0,5 ков, Ю.І. Єрмоленко, С.А. Мартиненко, В.В.Воловик, Д.М. Литвиненко, О.О. Шелюх, В.Г. Плющ. №63-63547; Заявл.21.06.90; Опубл.20.12.94, Бюл. №4 Україна. 2. Кремнев О.А., Пиевский И.М. Отв. редактор Дикий Н.А. Тепломассообменные процессы в производстве гипсових строительных материалов // АН УССР. Ин-т. технической теплофизики. Киев: Наук, думка, 1989. - ст.96 - ISBN 5-12000909-3. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
