Пристрій створення штучного дощу
Номер патенту: 43658
Опубліковано: 25.08.2009
Автори: Губська Уляна Анатоліївна, Луньов Дмитро Володимирович, Захаров Роман Юрійович
Формула / Реферат
Пристрій створення штучного дощу, що містить водопровідний трубопровід, монтажний елемент, сопло та вихідний отвір, який відрізняється тим, що додатково містить повітропровід стисненого повітря, що сполучений з джерелом стисненого повітря, у водопровідному трубопроводі виконані вхідний та вихідний отвори, у вхідний отвір уведений повітропровід, який з'єднаний з соплом монтажним елементом, сопло розміщене безпосередньо у водопровідному трубопроводі співвісно вхідному та вихідному отворам.
Текст

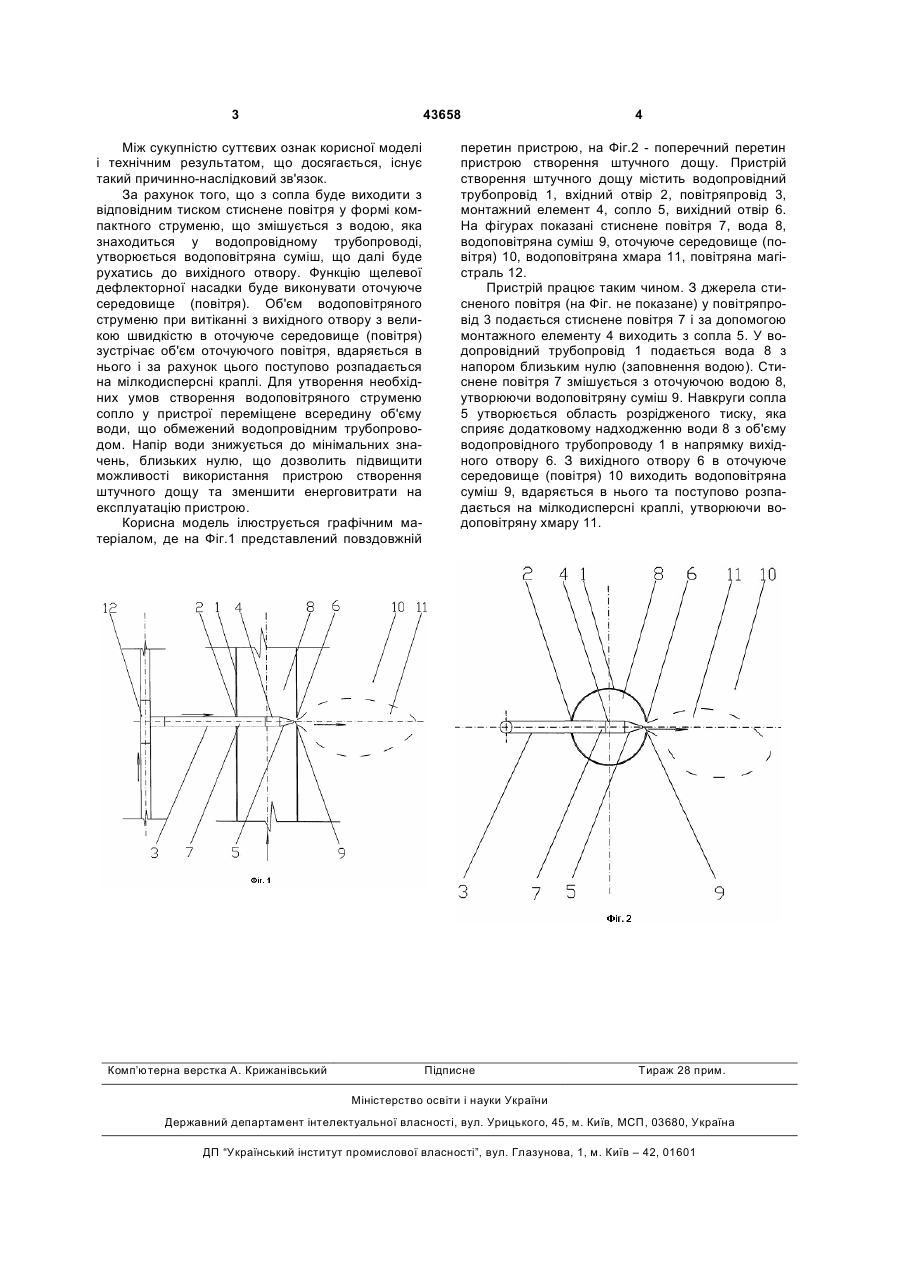

Пристрій створення штучного дощу, що містить водопровідний трубопровід, монтажний еле 3 43658 Між сукупністю суттєвих ознак корисної моделі і технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок. За рахунок того, що з сопла буде виходити з відповідним тиском стиснене повітря у формі компактного струменю, що змішується з водою, яка знаходиться у водопровідному трубопроводі, утворюється водоповітряна суміш, що далі буде рухатись до вихідного отвору. Функцію щелевої дефлекторної насадки буде виконувати оточуюче середовище (повітря). Об'єм водоповітряного струменю при витіканні з вихідного отвору з великою швидкістю в оточуюче середовище (повітря) зустрічає об'єм оточуючого повітря, вдаряється в нього і за рахунок цього поступово розпадається на мілкодисперсні краплі. Для утворення необхідних умов створення водоповітряного струменю сопло у пристрої переміщене всередину об'єму води, що обмежений водопровідним трубопроводом. Напір води знижується до мінімальних значень, близьких нулю, що дозволить підвищити можливості використання пристрою створення штучного дощу та зменшити енерговитрати на експлуатацію пристрою. Корисна модель ілюструється графічним матеріалом, де на Фіг.1 представлений повздовжній Комп’ютерна верстка А. Крижанівський 4 перетин пристрою, на Фіг.2 - поперечний перетин пристрою створення штучного дощу. Пристрій створення штучного дощу містить водопровідний трубопровід 1, вхідний отвір 2, повітряпровід 3, монтажний елемент 4, сопло 5, вихідний отвір 6. На фігурах показані стиснене повітря 7, вода 8, водоповітряна суміш 9, оточуюче середовище (повітря) 10, водоповітряна хмара 11, повітряна магістраль 12. Пристрій працює таким чином. З джерела стисненого повітря (на Фіг. не показане) у повітряпровід 3 подається стиснене повітря 7 і за допомогою монтажного елементу 4 виходить з сопла 5. У водопровідний трубопровід 1 подається вода 8 з напором близьким нулю (заповнення водою). Стиснене повітря 7 змішується з оточуючою водою 8, утворюючи водоповітряну суміш 9. Навкруги сопла 5 утворюється область розрідженого тиску, яка сприяє додатковому надходженню води 8 з об'єму водопровідного трубопроводу 1 в напрямку вихідного отвору 6. З вихідного отвору 6 в оточуюче середовище (повітря) 10 виходить водоповітряна суміш 9, вдаряється в нього та поступово розпадається на мілкодисперсні краплі, утворюючи водоповітряну хмару 11. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for creation of artificial rain
Автори англійськоюHubska Ulana Anatoliivna, Zakharov Roman Yuriiovych, Luniov Dmytro Volodymyrovych
Назва патенту російськоюУстройство создания искусственного дождя
Автори російськоюГубская Ульяна Анатолиевна, Захаров Роман Юрьевич, Лунев Дмитрий Владимирович
МПК / Мітки
МПК: A01G 25/00
Мітки: створення, дощу, пристрій, штучного
Код посилання
<a href="https://ua.patents.su/2-43658-pristrijj-stvorennya-shtuchnogo-doshhu.html" target="_blank" rel="follow" title="База патентів України">Пристрій створення штучного дощу</a>
