Ущільнюючий пристрій для ванни

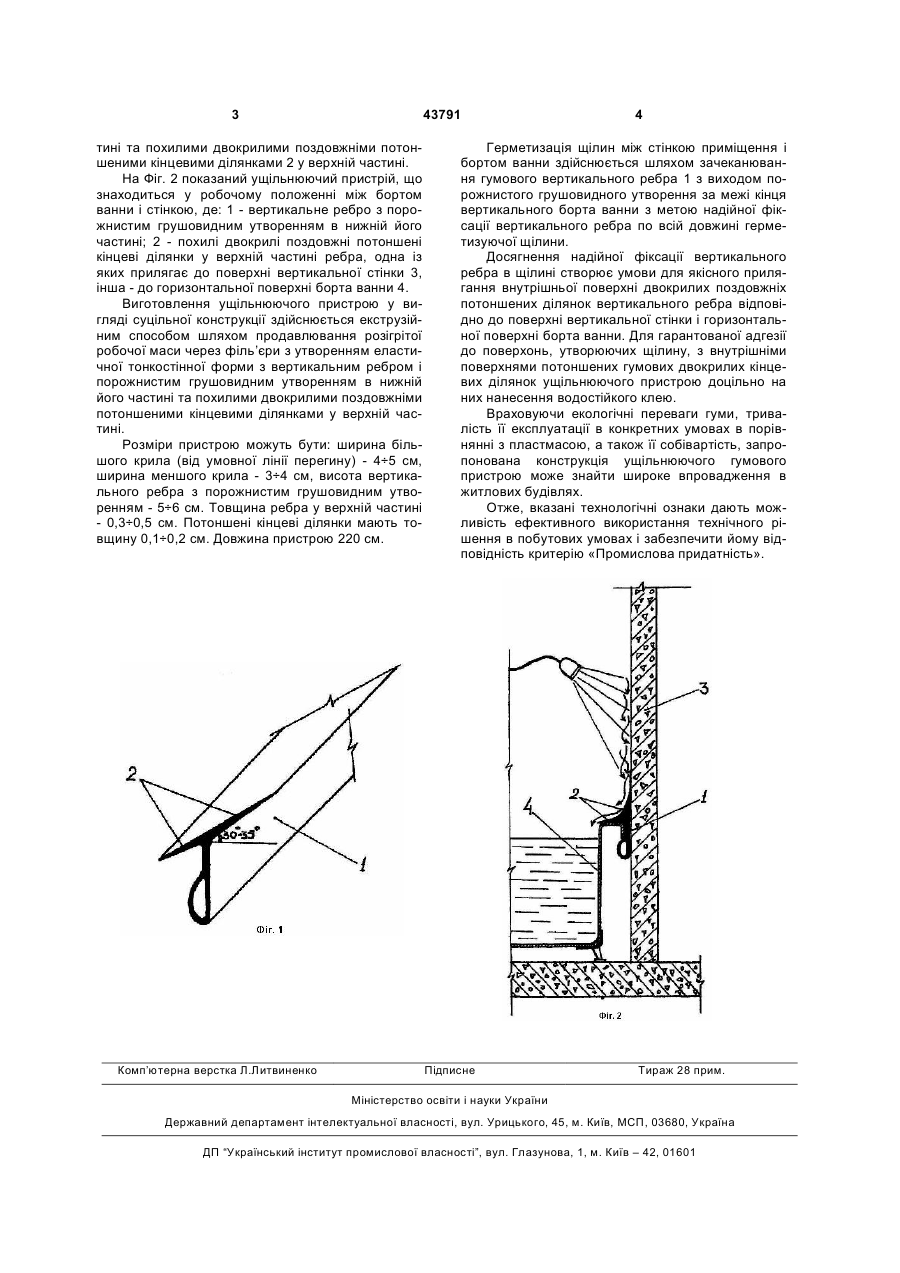

Ущільнюючий пристрій для ванни, що має суцільну жорстку полімерну конструкцію з елементами кріплення і фіксації, який відрізняється тим, що суцільна конструкція виготовлена з еластичної тонкостінної гуми, має вертикальне фіксуюче ребро з порожнистим грушовидним утворенням в його нижній частині та похилі двокрилі поздовжні потоншені кінцеві ділянки у верхній частині. (19) (21) u200904606 (22) 08.05.2009 (24) 25.08.2009 (46) 25.08.2009, Бюл.№ 16, 2009 р. (72) ПОГРІБНИЙ ДМИТРО ПИЛИПОВИЧ, БІДНОШЕЯ ВАЛЕНТИН ЯКОВИЧ (73) ПОГРІБНИЙ ДМИТРО ПИЛИПОВИЧ, БІДНОШЕЯ ВАЛЕНТИН ЯКОВИЧ 3 43791 тині та похилими двокрилими поздовжніми потоншеними кінцевими ділянками 2 у верхній частині. На Фіг. 2 показаний ущільнюючий пристрій, що знаходиться у робочому положенні між бортом ванни і стінкою, де: 1 - вертикальне ребро з порожнистим грушовидним утворенням в нижній його частині; 2 - похилі двокрилі поздовжні потоншені кінцеві ділянки у верхній частині ребра, одна із яких прилягає до поверхні вертикальної стінки 3, інша - до горизонтальної поверхні борта ванни 4. Виготовлення ущільнюючого пристрою у вигляді суцільної конструкції здійснюється екструзійним способом шляхом продавлювання розігрітої робочої маси через філь’єри з утворенням еластичної тонкостінної форми з вертикальним ребром і порожнистим грушовидним утворенням в нижній його частині та похилими двокрилими поздовжніми потоншеними кінцевими ділянками у верхній частині. Розміри пристрою можуть бути: ширина більшого крила (від умовної лінії перегину) - 4÷5 см, ширина меншого крила - 3÷4 см, висота вертикального ребра з порожнистим грушовидним утворенням - 5÷6 см. Товщина ребра у верхній частині - 0,3÷0,5 см. Потоншені кінцеві ділянки мають товщину 0,1÷0,2 см. Довжина пристрою 220 см. Комп’ютерна верстка Л.Литвиненко 4 Герметизація щілин між стінкою приміщення і бортом ванни здійснюється шляхом зачеканювання гумового вертикального ребра 1 з виходом порожнистого грушовидного утворення за межі кінця вертикального борта ванни з метою надійної фіксації вертикального ребра по всій довжині герметизуючої щілини. Досягнення надійної фіксації вертикального ребра в щілині створює умови для якісного прилягання внутрішньої поверхні двокрилих поздовжніх потоншених ділянок вертикального ребра відповідно до поверхні вертикальної стінки і горизонтальної поверхні борта ванни. Для гарантованої адгезії до поверхонь, утворюючих щілину, з внутрішніми поверхнями потоншених гумових двокрилих кінцевих ділянок ущільнюючого пристрою доцільно на них нанесення водостійкого клею. Враховуючи екологічні переваги гуми, тривалість її експлуатації в конкретних умовах в порівнянні з пластмасою, а також її собівартість, запропонована конструкція ущільнюючого гумового пристрою може знайти широке впровадження в житлових будівлях. Отже, вказані технологічні ознаки дають можливість ефективного використання технічного рішення в побутових умовах і забезпечити йому відповідність критерію «Промислова придатність». Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
