Пристрій для кріплення вогнетривких брусів до корпусу флоат-ванни з розплавом металу (олова)

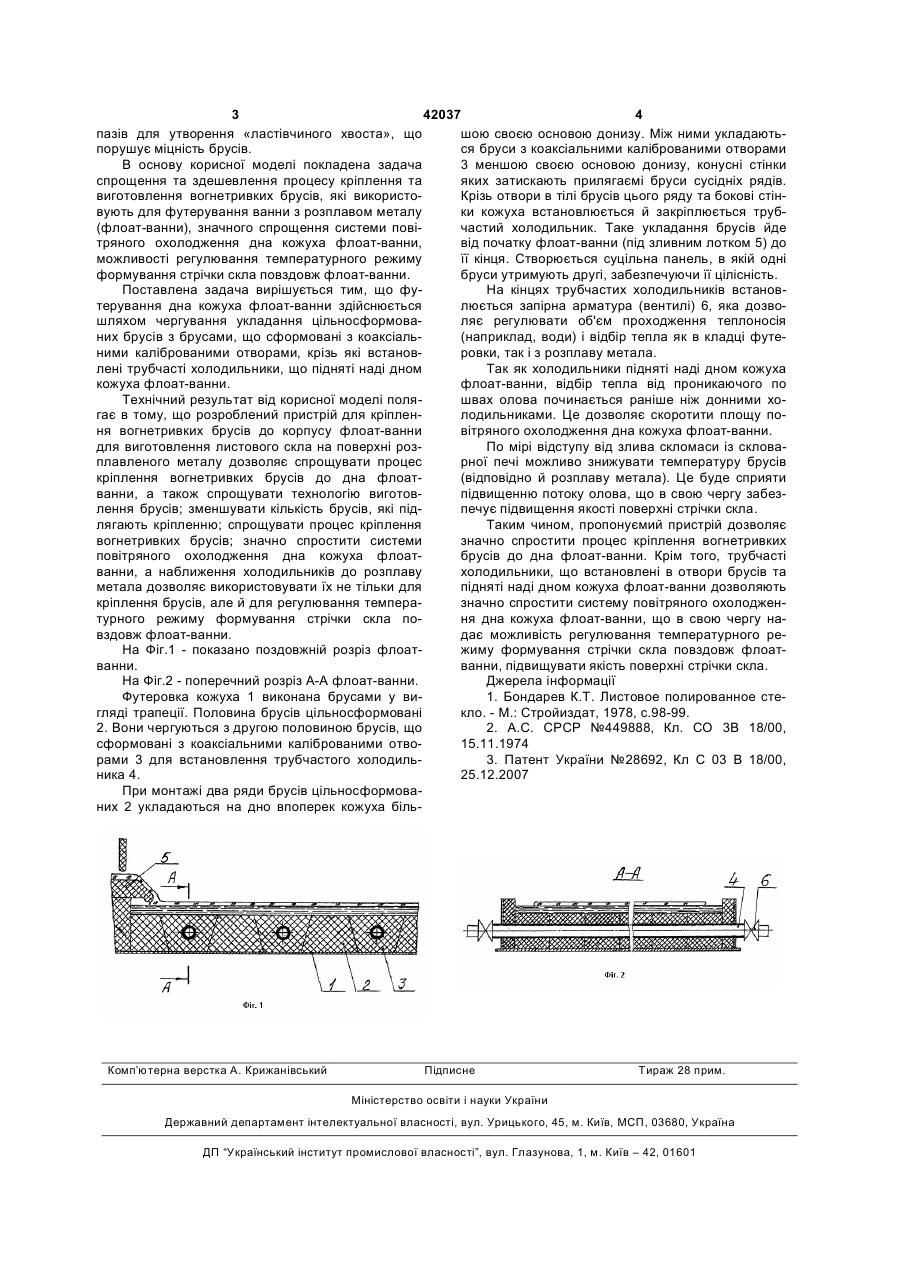

Пристрій для кріплення вогнетривких брусів до корпусу флоат-ванни з розплавом металу (олова) для виготовлення листового скла, яка містить металевий корпус, футерування з вогнетривких брусів, який відрізняється тим, що футерування здійснюється шляхом чергування укладання цільносформованих брусів з брусами, що сформовані з коаксіальними каліброваними отворами, крізь які встановлені трубчасті холодильники, що підняті над дном флоат-ванни. UA (21) u200814311 (22) 12.12.2008 (24) 25.06.2009 (46) 25.06.2009, Бюл.№ 12, 2009 р. (72) МАРІЧЕВ ОЛЕКСАНДР ВАЛЕРІЙОВИЧ, ЛОВ БОРИС ВІКТОРОВИЧ, ЦУРКАН ІРИНА КСАНДРІВНА (73) МАРІЧЕВ ОЛЕКСАНДР ВАЛЕРІЙОВИЧ, ЛОВ БОРИС ВІКТОРОВИЧ, ЦУРКАН ІРИНА КСАНДРІВНА 2 (19) 1 3 42037 4 пазів для утворення «ластівчиного хвоста», що шою своєю основою донизу. Між ними укладаютьпорушує міцність брусів. ся бруси з коаксіальними каліброваними отворами В основу корисної моделі покладена задача 3 меншою своєю основою донизу, конусні стінки спрощення та здешевлення процесу кріплення та яких затискають прилягаємі бруси сусідніх рядів. виготовлення вогнетривких брусів, які використоКрізь отвори в тілі брусів цього ряду та бокові стінвують для футерування ванни з розплавом металу ки кожуха встановлюється й закріплюється труб(флоат-ванни), значного спрощення системи повічастий холодильник. Таке укладання брусів йде тряного охолодження дна кожуха флоат-ванни, від початку флоат-ванни (під зливним лотком 5) до можливості регулювання температурного режиму її кінця. Створюється суцільна панель, в якій одні формування стрічки скла повздовж флоат-ванни. бруси утримують другі, забезпечуючи її цілісність. Поставлена задача вирішується тим, що фуНа кінцях трубчастих холодильників встановтерування дна кожуха флоат-ванни здійснюється люється запірна арматура (вентилі) 6, яка дозвошляхом чергування укладання цільносформоваляє регулювати об'єм проходження теплоносія них брусів з брусами, що сформовані з коаксіаль(наприклад, води) і відбір тепла як в кладці футеними каліброваними отворами, крізь які встановровки, так і з розплаву метала. лені трубчасті холодильники, що підняті наді дном Так як холодильники підняті наді дном кожуха кожуха флоат-ванни. флоат-ванни, відбір тепла від проникаючого по Технічний результат від корисної моделі поляшвах олова починається раніше ніж донними хогає в тому, що розроблений пристрій для кріпленлодильниками. Це дозволяє скоротити площу поня вогнетривких брусів до корпусу флоат-ванни вітряного охолодження дна кожуха флоат-ванни. для виготовлення листового скла на поверхні розПо мірі відступу від злива скломаси із скловаплавленого металу дозволяє спрощувати процес рної печі можливо знижувати температуру брусів кріплення вогнетривких брусів до дна флоат(відповідно й розплаву метала). Це буде сприяти ванни, а також спрощувати технологію виготовпідвищенню потоку олова, що в свою чергу забезлення брусів; зменшувати кількість брусів, які підпечує підвищення якості поверхні стрічки скла. лягають кріпленню; спрощувати процес кріплення Таким чином, пропонуємий пристрій дозволяє вогнетривких брусів; значно спростити системи значно спростити процес кріплення вогнетривких повітряного охолодження дна кожуха флоатбрусів до дна флоат-ванни. Крім того, трубчасті ванни, а наближення холодильників до розплаву холодильники, що встановлені в отвори брусів та метала дозволяє використовувати їх не тільки для підняті наді дном кожуха флоат-ванни дозволяють кріплення брусів, але й для регулювання темперазначно спростити систему повітряного охолоджентурного режиму формування стрічки скла поня дна кожуха флоат-ванни, що в свою чергу навздовж флоат-ванни. дає можливість регулювання температурного реНа Фіг.1 - показано поздовжній розріз флоатжиму формування стрічки скла повздовж флоатванни. ванни, підвищувати якість поверхні стрічки скла. На Фіг.2 - поперечний розріз А-А флоат-ванни. Джерела інформації Футеровка кожуха 1 виконана брусами у ви1. Бондарев К.Т. Листовое полированное стегляді трапеції. Половина брусів цільносформовані кло. - М.: Стройиздат, 1978, с.98-99. 2. Вони чергуються з другою половиною брусів, що 2. А.С. СРСР №449888, Кл. СО 3В 18/00, сформовані з коаксіальними каліброваними отво15.11.1974 рами 3 для встановлення трубчастого холодиль3. Патент України №28692, Кл С 03 В 18/00, ника 4. 25.12.2007 При монтажі два ряди брусів цільносформованих 2 укладаються на дно впоперек кожуха біль Комп’ютерна верстка А. Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
