Валок до пристрою для термообробки листових матеріалів

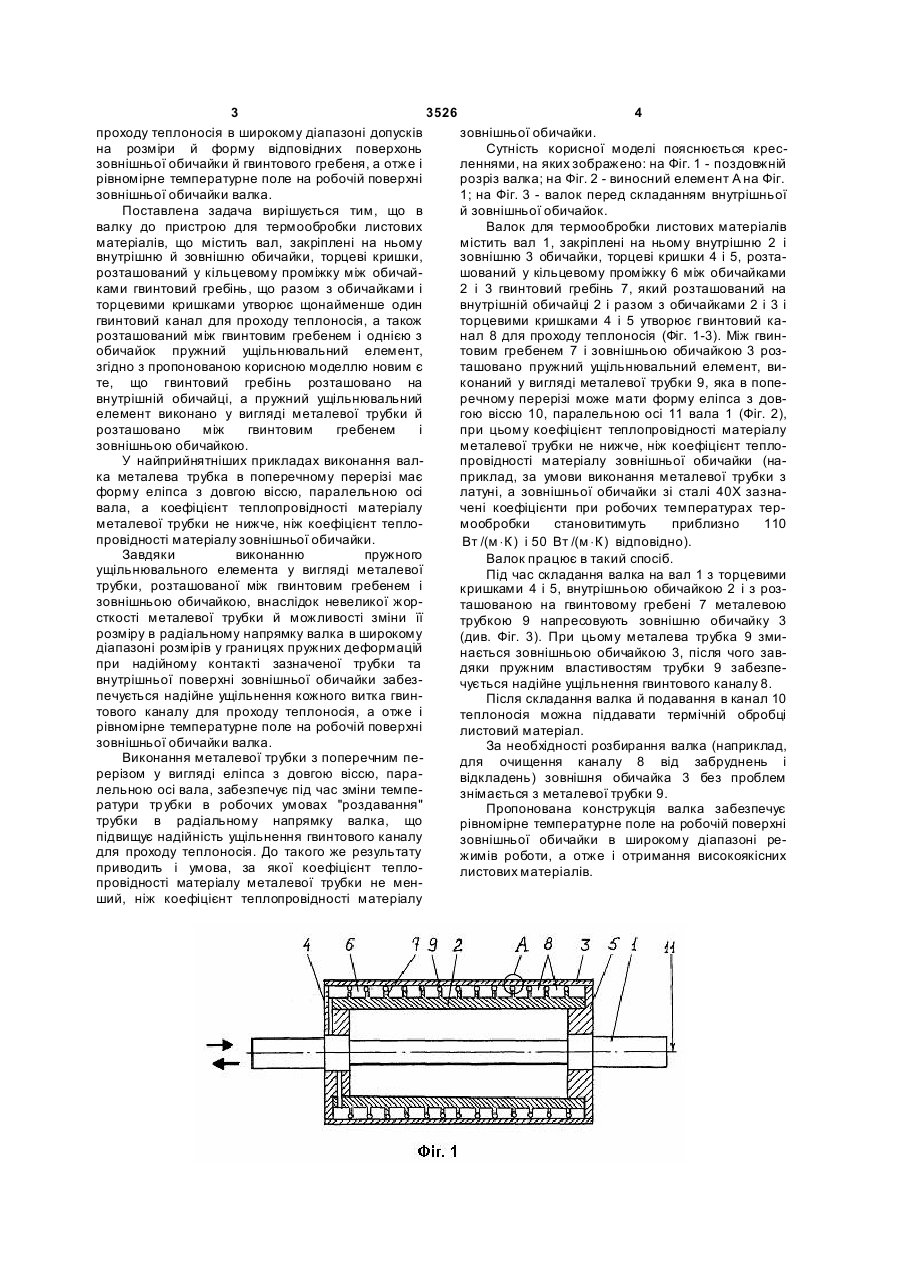

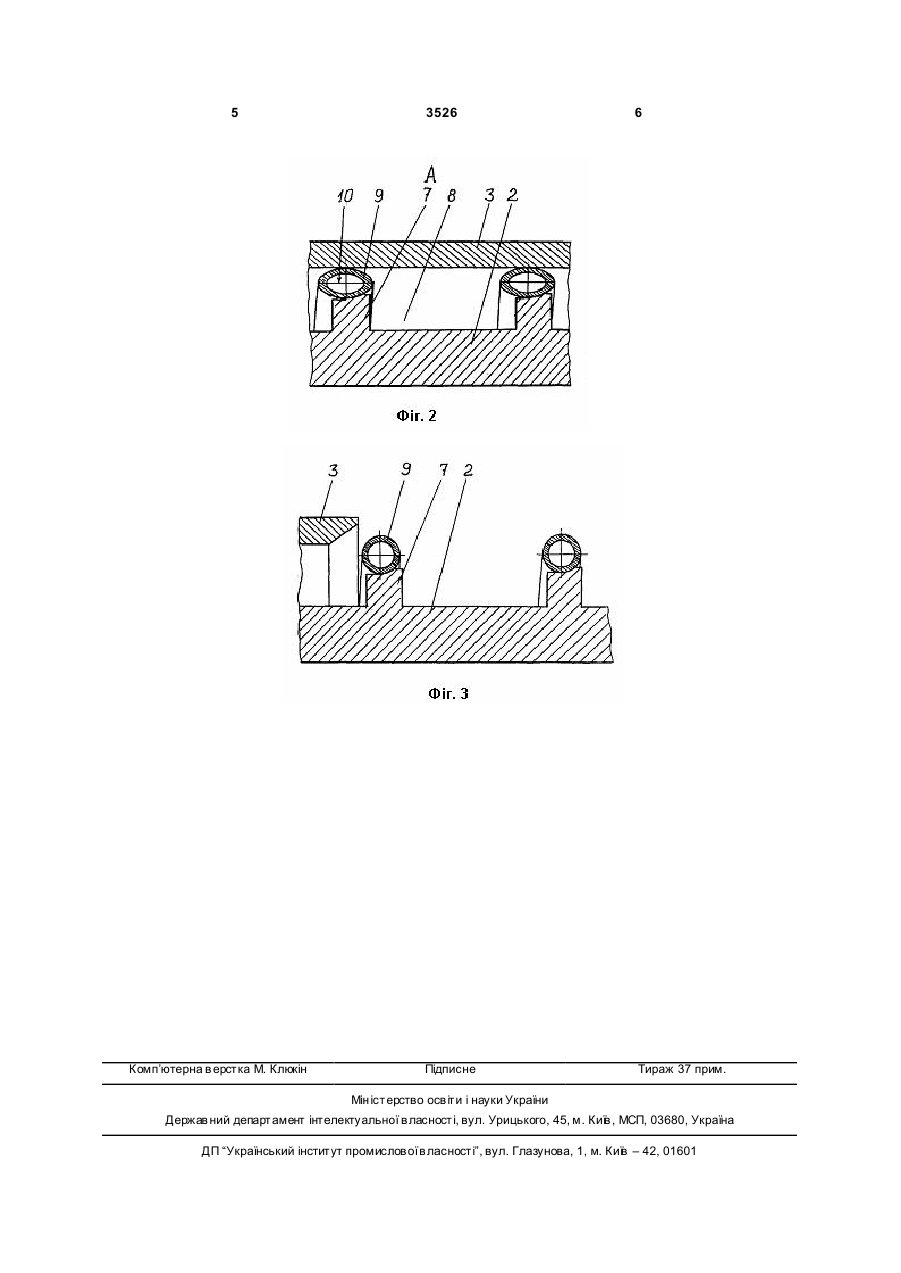

1. Валок до пристрою для термообробки листових матеріалів, що містить вал, закріплені на ньому внутрішню й зовнішню обичайки, торцеві кришки, розташований у кільцевому проміжку між обичайками гвинтовий гребінь, що разом з обичайками і торцевими кришками утворює щонай 3 3526 4 проходу теплоносія в широкому діапазоні допусків зовнішньої обичайки. на розміри й форму відповідних поверхонь Сутність корисної моделі пояснюється кресзовнішньої обичайки й гвинтового гребеня, а отже і леннями, на яких зображено: на Фіг. 1 - поздовжній рівномірне температурне поле на робочій поверхні розріз валка; на Фіг. 2 - виносний елемент А на Фіг. зовнішньої обичайки валка. 1; на Фіг. 3 - валок перед складанням внутрішньої Поставлена задача вирішується тим, що в й зовнішньої обичайок. валку до пристрою для термообробки листових Валок для термообробки листових матеріалів матеріалів, що містить вал, закріплені на ньому містить вал 1, закріплені на ньому внутрішню 2 і внутрішню й зовнішню обичайки, торцеві кришки, зовнішню 3 обичайки, торцеві кришки 4 і 5, розтарозташований у кільцевому проміжку між обичайшований у кільцевому проміжку 6 між обичайками ками гвинтовий гребінь, що разом з обичайками і 2 і 3 гвинтовий гребінь 7, який розташований на торцевими кришками утворює щонайменше один внутрішній обичайці 2 і разом з обичайками 2 і 3 і гвинтовий канал для проходу теплоносія, а також торцевими кришками 4 і 5 утворює гвинтовий карозташований між гвинтовим гребенем і однією з нал 8 для проходу теплоносія (Фіг. 1-3). Між гвинобичайок пружний ущільнювальний елемент, товим гребенем 7 і зовнішньою обичайкою 3 роззгідно з пропонованою корисною моделлю новим є ташовано пружний ущільнювальний елемент, вите, що гвинтовий гребінь розташовано на конаний у вигляді металевої трубки 9, яка в попевнутрішній обичайці, а пружний ущільнювальний речному перерізі може мати форму еліпса з довелемент виконано у вигляді металевої трубки й гою віссю 10, паралельною осі 11 вала 1 (Фіг. 2), розташовано між гвинтовим гребенем і при цьому коефіцієнт теплопровідності матеріалу зовнішньою обичайкою. металевої трубки не нижче, ніж коефіцієнт теплоУ найприйнятніших прикладах виконання валпровідності матеріалу зовнішньої обичайки (нака металева трубка в поперечному перерізі має приклад, за умови виконання металевої трубки з форму еліпса з довгою віссю, паралельною осі латуні, а зовнішньої обичайки зі сталі 40Х зазнавала, а коефіцієнт теплопровідності матеріалу чені коефіцієнти при робочих температурах терметалевої трубки не нижче, ніж коефіцієнт тепломообробки становитимуть приблизно 110 провідності матеріалу зовнішньої обичайки. Вт /(м × К ) і 50 Вт /(м × К ) відповідно). Завдяки виконанню пружного Валок працює в такий спосіб. ущільнювального елемента у вигляді металевої Під час складання валка на вал 1 з торцевими трубки, розташованої між гвинтовим гребенем і кришками 4 і 5, внутрішньою обичайкою 2 і з роззовнішньою обичайкою, внаслідок невеликої жорташованою на гвинтовому гребені 7 металевою сткості металевої трубки й можливості зміни її трубкою 9 напресовують зовнішню обичайку 3 розміру в радіальному напрямку валка в широкому (див. Фіг. 3). При цьому металева трубка 9 змидіапазоні розмірів у границях пружних деформацій нається зовнішньою обичайкою 3, після чого завпри надійному контакті зазначеної трубки та дяки пружним властивостям трубки 9 забезпевнутрішньої поверхні зовнішньої обичайки забезчується надійне ущільнення гвинтового каналу 8. печується надійне ущільнення кожного витка гвинПісля складання валка й подавання в канал 10 тового каналу для проходу теплоносія, а отже і теплоносія можна піддавати термічній обробці рівномірне температурне поле на робочій поверхні листовий матеріал. зовнішньої обичайки валка. За необхідності розбирання валка (наприклад, Виконання металевої трубки з поперечним педля очищення каналу 8 від забруднень і рерізом у вигляді еліпса з довгою віссю, паравідкладень) зовнішня обичайка 3 без проблем лельною осі вала, забезпечує під час зміни темпезнімається з металевої трубки 9. ратури тр убки в робочих умовах "роздавання" Пропонована конструкція валка забезпечує трубки в радіальному напрямку валка, що рівномірне температурне поле на робочій поверхні підвищує надійність ущільнення гвинтового каналу зовнішньої обичайки в широкому діапазоні редля проходу теплоносія. До такого же результату жимів роботи, а отже і отримання високоякісних приводить і умова, за якої коефіцієнт теплолистових матеріалів. провідності матеріалу металевої трубки не менший, ніж коефіцієнт теплопровідності матеріалу 5 Комп’ютерна в ерстка М. Клюкін 3526 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
