Робочий орган для міжрядного обробітку ґрунту

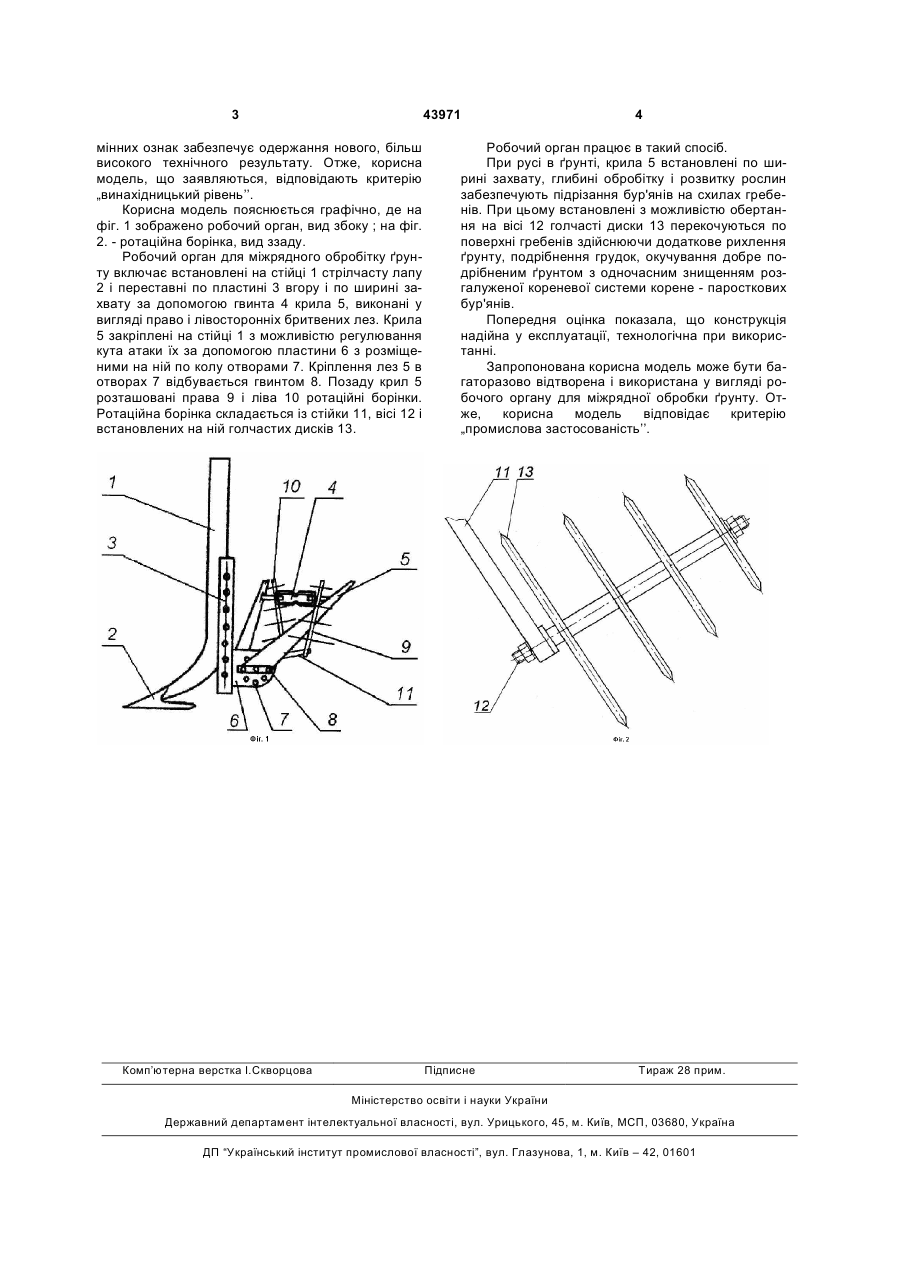

Робочий орган для міжрядного обробітку ґрунту, що містить встановлені на стійці стрілчасту лапу і переставні по висоті і ширині захвату крила, виконані у вигляді право- і лівосторонніх бритвених лез, при цьому крила закріплені на стійці з можливістю регулювання кута атаки їх по відношенню до нахилу гребеня, який відрізняється тим, що на стійці позаду бритвених лез встановлені права і ліва ротаційні борінки з можливістю регулювання кута атаки по відношенню до нахилу гребеня. (19) (21) u200903615 (22) 13.04.2009 (24) 10.09.2009 (46) 10.09.2009, Бюл.№ 17, 2009 р. (72) КОБЕЦЬ АНАТОЛІЙ СТЕПАНОВИЧ, КОБЕЦЬ ОЛЕКСАНДР МИКОЛАЙОВИЧ, ВОЛИК БОРИС АНАТОЛІЙОВИЧ, ПУГАЧ АНДРІЙ МИКОЛАЙОВИЧ, СЛАКВА СЕРГІЙ ОЛЕКСАНДРОВИЧ (73) ДНІПРОПЕТРОВСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 43971 мінних ознак забезпечує одержання нового, більш високого технічного результату. Отже, корисна модель, що заявляються, відповідають критерію „винахідницький рівень’’. Корисна модель пояснюється графічно, де на фіг. 1 зображено робочий орган, вид збоку ; на фіг. 2. - ротаційна борінка, вид ззаду. Робочий орган для міжрядного обробітку ґрунту включає встановлені на стійці 1 стрілчасту лапу 2 і переставні по пластині 3 вгору і по ширині захвату за допомогою гвинта 4 крила 5, виконані у вигляді право і лівосторонніх бритвених лез. Крила 5 закріплені на стійці 1 з можливістю регулювання кута атаки їх за допомогою пластини 6 з розміщеними на ній по колу отворами 7. Кріплення лез 5 в отворах 7 відбувається гвинтом 8. Позаду крил 5 розташовані права 9 і ліва 10 ротаційні борінки. Ротаційна борінка складається із стійки 11, вісі 12 і встановлених на ній голчастих дисків 13. Комп’ютерна верстка І.Скворцова 4 Робочий орган працює в такий спосіб. При русі в ґрунті, крила 5 встановлені по ширині захвату, глибині обробітку і розвитку рослин забезпечують підрізання бур'янів на схилах гребенів. При цьому встановлені з можливістю обертання на вісі 12 голчасті диски 13 перекочуються по поверхні гребенів здійснюючи додаткове рихлення ґрунту, подрібнення грудок, окучування добре подрібненим ґрунтом з одночасним знищенням розгалуженої кореневої системи корене - паросткових бур'янів. Попередня оцінка показала, що конструкція надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органу для міжрядної обробки ґрунту. Отже, корисна модель відповідає критерію „промислова застосованість’’. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
