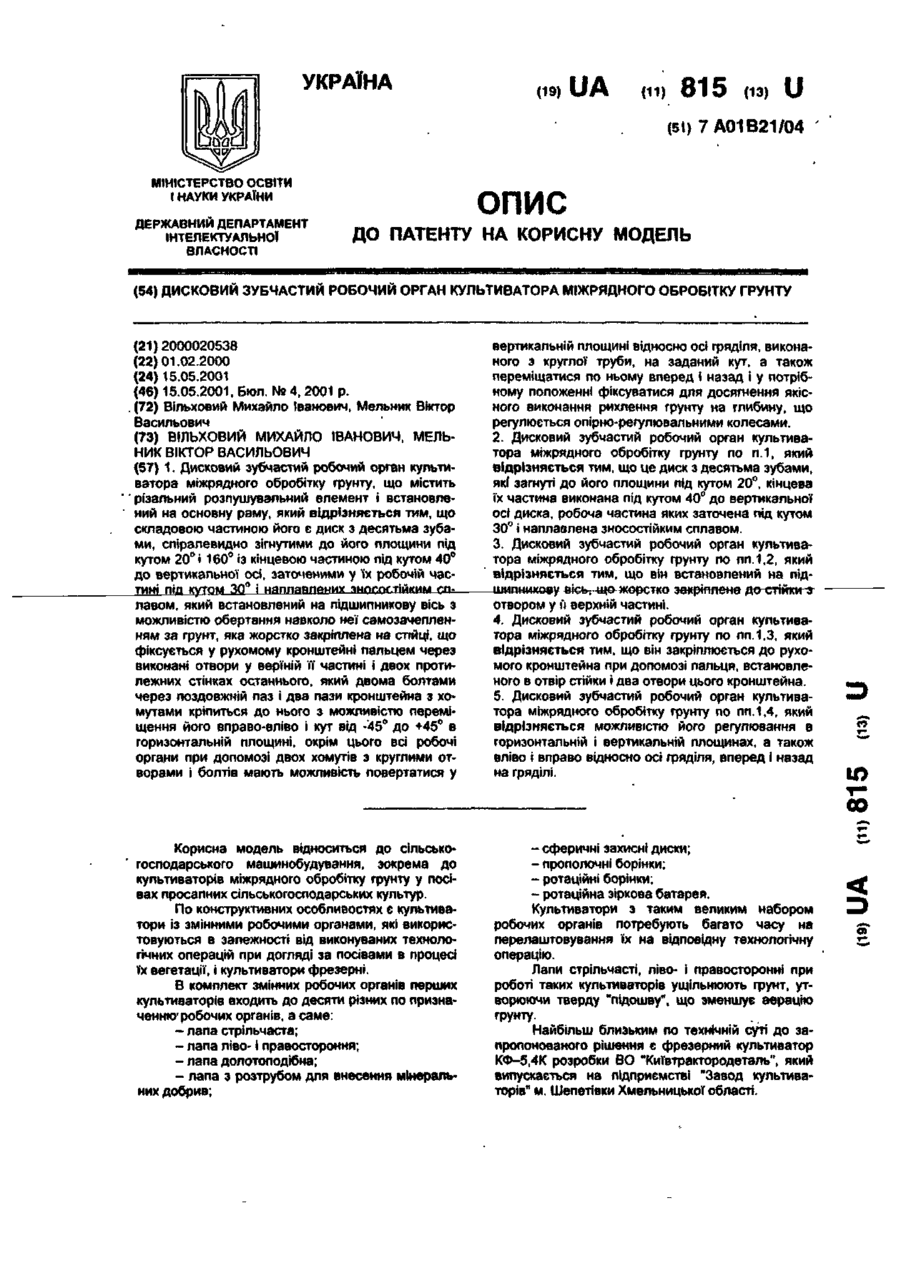

Дисковий зубчастий робочий орган культиватора міжрядного обробітку грунту

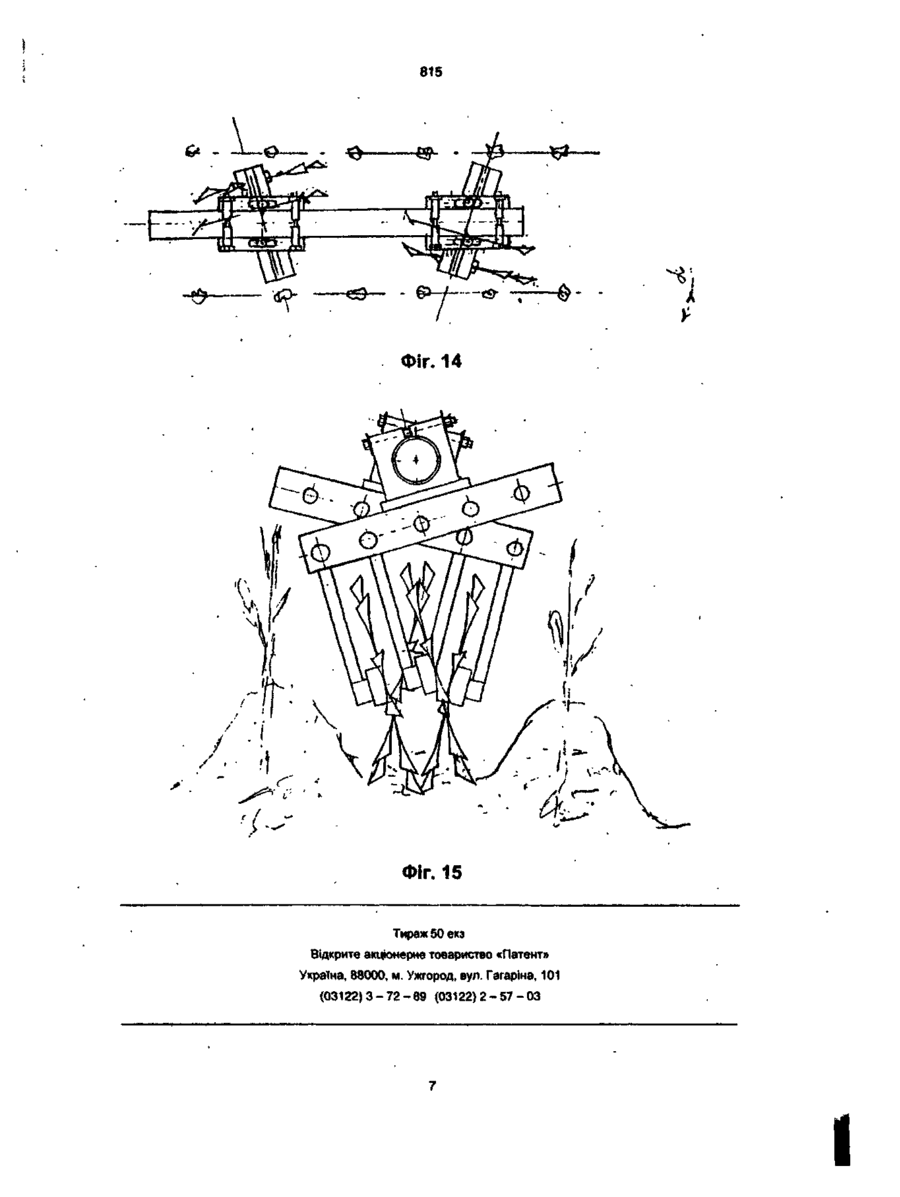

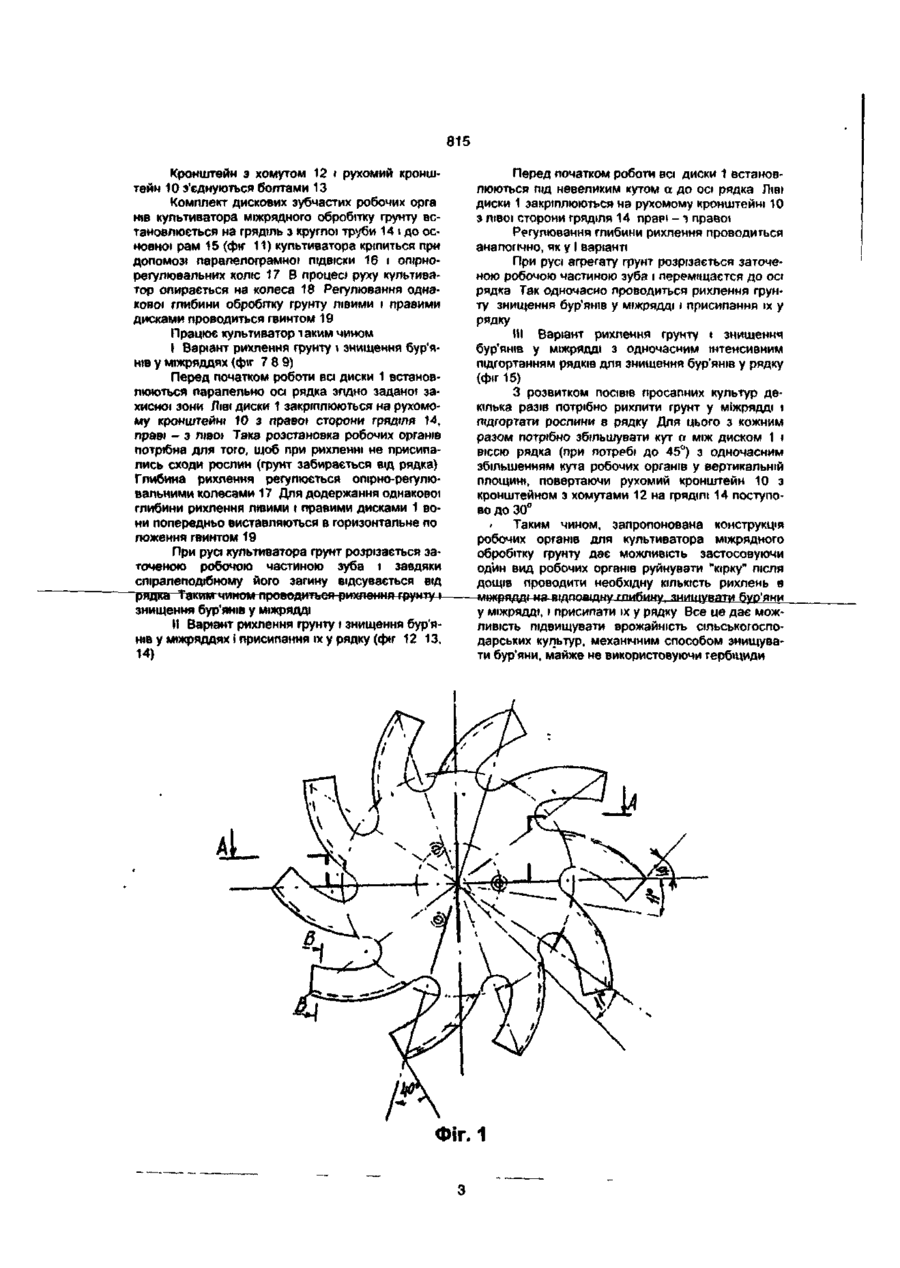

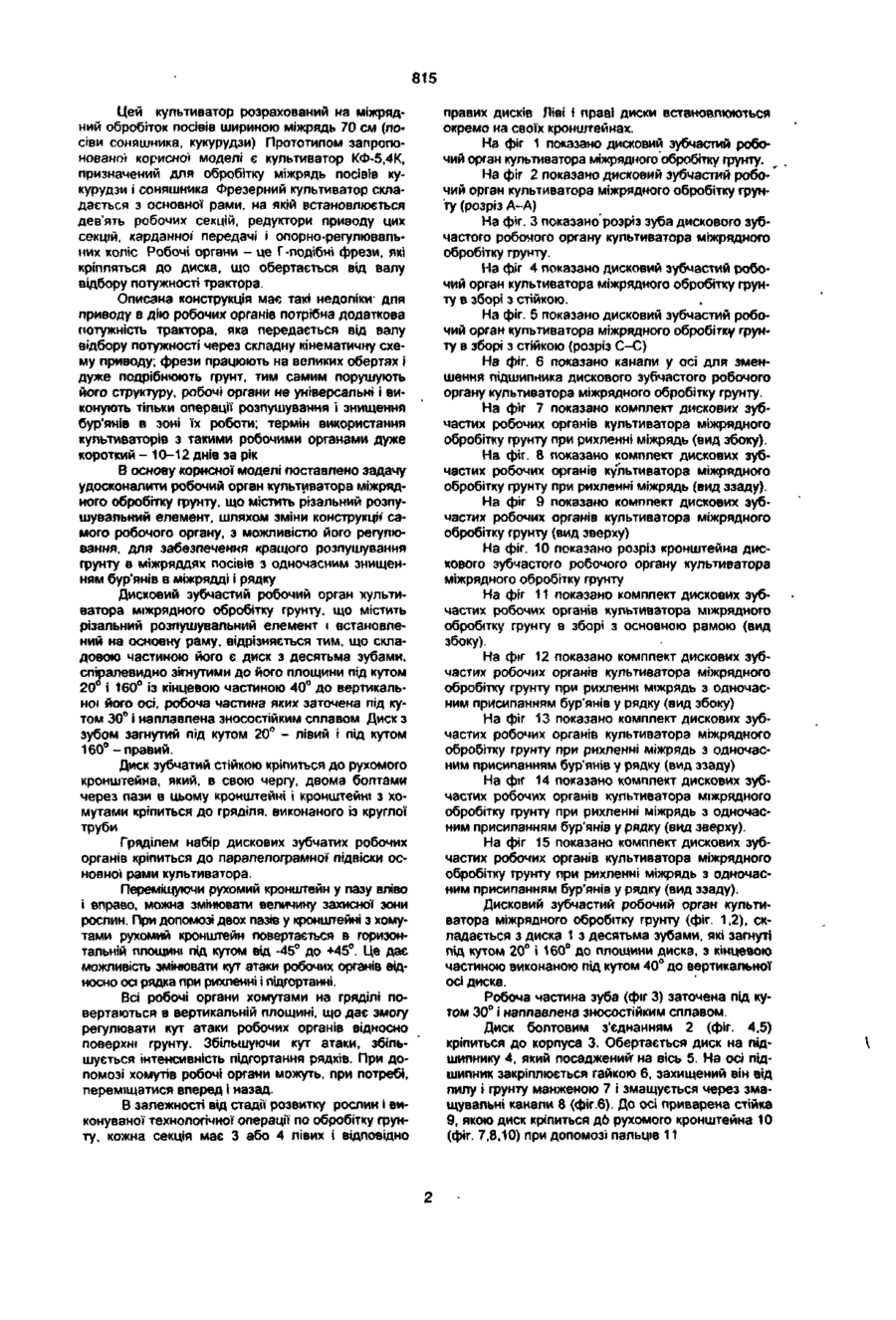

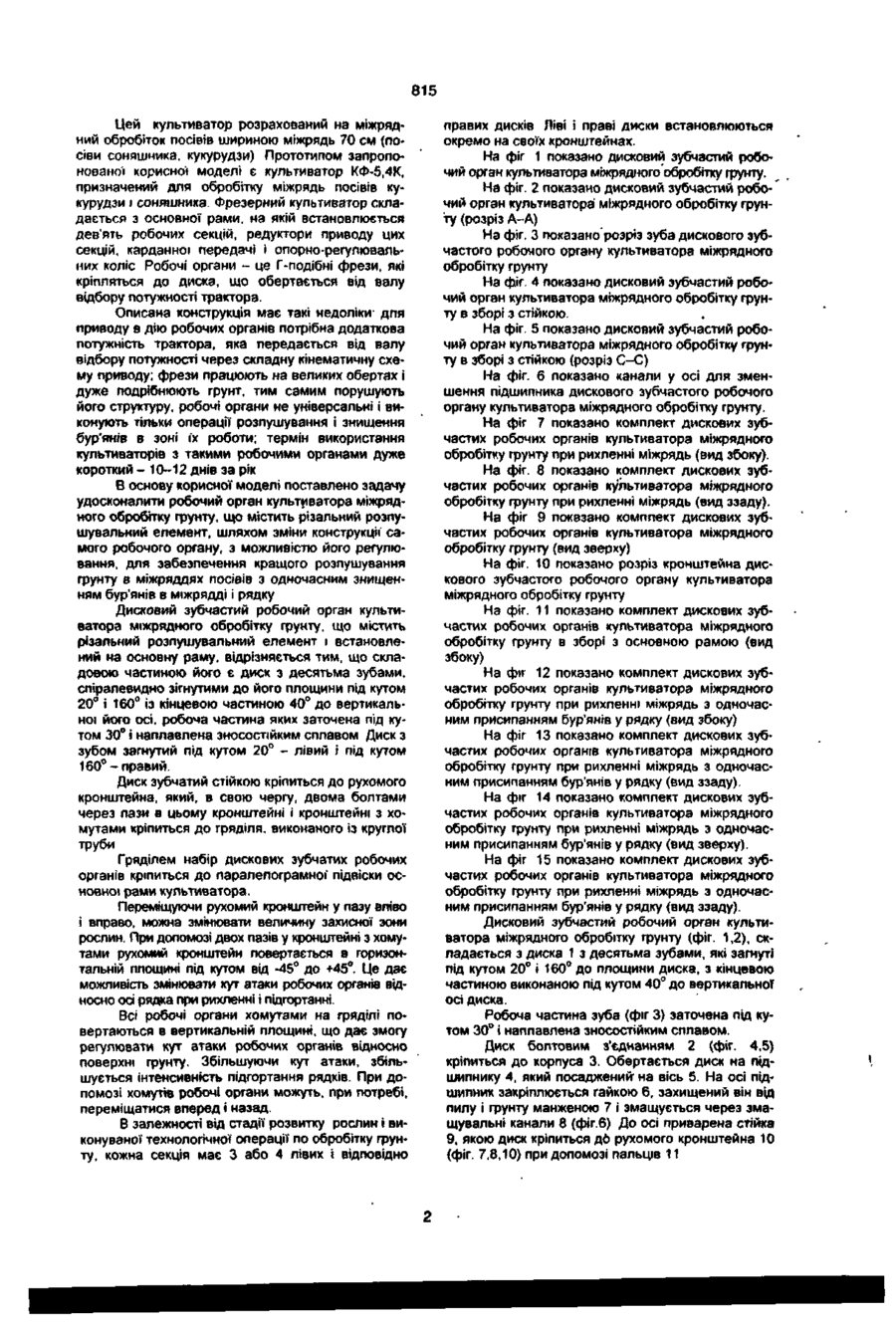

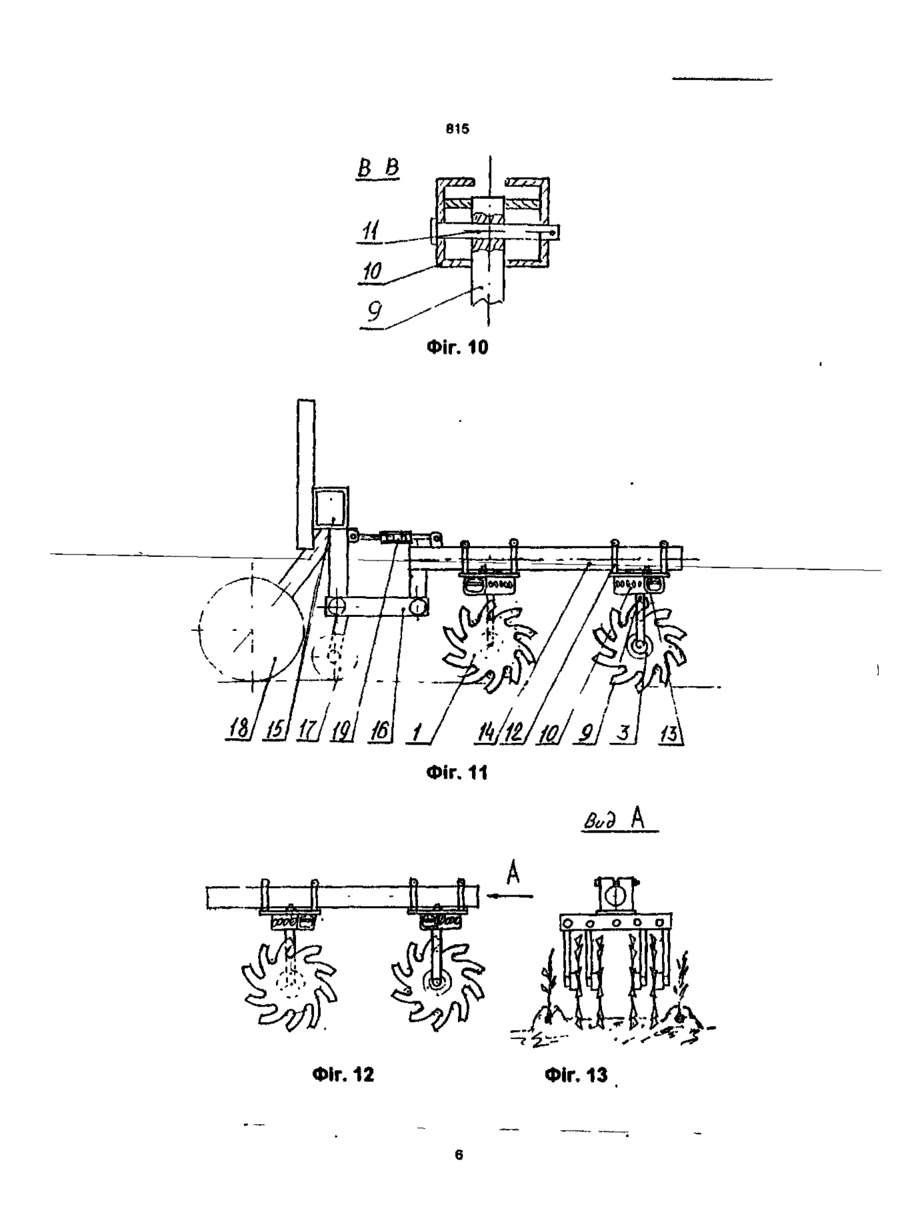

1. Дисковий зубчастий робочий орган культиватора міжрядного обробітку грунту, що містить різальний розпушувальний елемент і встановлений на основну раму, який відрізняється тим, що складовою частиною його є диск з десятьма зубами, спіралевидно зігнутими до його площини під кутом 20° і 160° із кінцевою частиною під кутом 40° до вертикальної осі, заточеними у їх робочій частині під кутом 30° і наплавлених зносостійким сплавом, який встановлений на дідшипникову вісь з можливістю обертання навколо неї самозачепленням за грунт, яка жорстко закріплена на стійці, що фіксується у рухомому кронштейні пальцем через виконані отвори у верїній її частині і двох протилежних стінках останнього, який двома болтами через поздовжній паз і два пази кронштейна з хомутами кріпиться до нього з можливістю переміщення його вправо-вліво і кут від -45° до +45° в горизонтальній площині, окрім цього всі робочі органи при допомозі двох хомутів з круглими отворами і болтів мають можливість повертатися у вертикальній площині відносно осі гряділя, виконаного з круглої труби, на заданий кут, а також переміщатися по ньому вперед і назад і у потрібному положенні фіксуватися для досягнення якісного виконання рихлення грунту на глибину, що регулюється опірно-регулювальними колесами. 2. Дисковий зубчастий робочий орган культиватора міжрядного обробітку фунту по п.1, який відрізняється тим, що це диск з десятьма зубами, які загнуті до його площини під кутом 20°, кінцева їх частина виконана під кутом 40° до вертикальної осі диска, робоча частина яких заточена під кутом 30° і наплавлена зносостійким сплавом З Дисковий зубчастий робочий орган культиватора міжрядного обробітку грунту по пп.1,2, який відрізняється тим, що він встановлений на підшипникову вісь, що жорстко закріплена до стійки з отвором у її верхній частині. — 4. Дисковий зубчастий робочий орган культиватора міжрядного обробітку грунту по пп 1,3. який відрізняється тим, що він закріплюється до рухомого кронштейна при допомозі пальця, встановленого в отвір стійки і два отвори цього кронштейна. 5. Дисковий зубчастий робочий орган культиватора міжрядного обробітку грунту по пп 1,4, який відрізняється можливістю його регулювання в горизонтальній і вертикальній площинах, а також вліво і вправо відносно осі гряділя, вперед і назад на гряділі. ю 00 Корисна модель відноситься до сільськогосподарського машинобудування, зокрема до культиваторів міжрядного обробітку грунту у посівах просапних сільськогосподарських культур По конструктивних особливостях є культиватори із змінними робочими органами, які використовуються в залежності від виконуваних технологічних операцій при догляді за посівами в процесі їх вегетації, і культиватори фрезерні. В комплект змінних робочих органів перших культиваторів входить до десяти різних по призначенню* робочих органів, а саме: - лапа стрільчаста; - лапа ліво- і правостороння; - лапа долотоподібна; - лапа з розтрубом для внесення мінеральних добрив; - сферичні захисні диски; - прополочні борінки; - ротаційні борінки; - ротаційна зіркова батарея. Культиватори з таким великим набором робочих органів потребують багато часу на перелаштовування їх на відповідну технологічну операцію. Лапи стрільчасті, ліво- і правосторонні при роботі таких культиваторів ущільнюють фунт, утворюючи тверду "підошву", що зменшує аерацію грунту. Найбільш близьким по технічній суті до запропонованого рішення є фрезерний культиватор КФ-5.4К розробки ВО "Київтрактородеталь", який випускається на підприємстві "Завод культиваторів" м. Шепетівки Хмельницької області. < 815 Цей культиватор розрахований на міжрядний обробіток посівів шириною міжрядь 70 см (посіви соняшника, кукурудзи) Прототипом запропонованої корисної моделі є культиватор КФ-5.4К, призначений для обробітку міжрядь посівів кукурудзи і соняшника Фрезерний культиватор складається з основної рами, на якій встановлюється дев'ять робочих секцій, редуктори приводу цих секцій, карданної передачі і опорно-регулювальних коліс Робочі органи - це Г-подібні фрези, які кріпляться до диска, що обертається від валу відбору потужності трактора. Описана конструкція має такі недоліки- для приводу в дію робочих органів потрібна додаткова потужність трактора, яка передається від валу відбору потужності через складну кінематичну схему приводу; фрези працюють на великих обертах і дуже подрібнюють грунт, тим самим порушують його структуру, робочі органи не універсальні і виконують тільки операції розпушування і знищеннябур'янів в зоні їх роботи; термін використання культиваторів з такими робочими органами дуже короткий - 10-12 днів за рік В основу корисної моделі поставлено задачу удосконалити робочий орган культиватора міжрядного обробітку грунту, що містить різальний розпушувальний елемент, шляхом зміни конструкції самого робочого органу, з можливістю його регулювання, для забезпечення кращого розпушування грунту в міжряддях посівів з одночасним знищенням бур'янів в міжрядді і рядку Дисковий зубчастий робочий орган культиватора міжрядного обробітку грунту, що містить різальний розпушувальний елемент і встановлений на основну раму, відрізняється тим, що складовою частиною його є диск з десятьма зубами, спіралевидно зігнутими до його площини під кутом 20° і 160° із кінцевою частиною 40° до вертикальної його осі. робоча частина яких заточена під кутом 30° і наплавлена зносостійким сплавом Диск з зубом загнутий під кутом 20° - лівий і під кутом 160° -правий. Диск зубчатий стійкою кріпиться до рухомого кронштейна, який, в свою чергу, двома болтами через пази в цьому кронштейні і кронштейн» з хомутами кріпиться до гряділя. виконаного із круглої труби Гряділем набір дискових зубчатих робочих органів кріпиться до ларалелограмної підвіски основної рами культиватора. Переміщуючи рухомий кронштейн у пазу вліво і вправо, можна змінювати величину захисної зони рослин. При допомозі двох пазів у кронштейні з хомутами рухомий кронштейн повертається в горизонтальній площині під кутом від -45° до +45°. Це дає можливість змінювати кут атаки робочих органів відносно осі рядка при рихленні і підгортанні. Всі робочі органи хомутами на гряділі повертаються в вертикальній площині, що дає змогу регулювати кут атаки робочих органів відносно поверхні грунту. Збільшуючи кут атаки, збільшується інтенсивність підгортання рядків. При допомозі хомутів робочі органи можуть, при потребі, переміщатися вперед і назад. В залежності від стадії розвитку рослин і виконуваної технологічної операції по обробітку фунту, кожна секція має 3 або 4 лівих і відповідно правих дисків Ліві і праві диски встановлюються окремо на своїх кронштейнах. На фіг 1 показано дисковий зубчастий робочий орган культиватора міжрядного обробітку грунту. На фіг 2 показано дисковий зубчастий робо- * чий орган культиватора міжрядного обробітку грунту (розріз А-А) На фіг. З показано розріз зуба дискового зубчастого робочого органу культиватора міжрядного обробітку грунту. На фіг 4 показано дисковий зубчастий робочий орган культиватора міжрядного обробітку грунту в зборі з стійкою. На фіг. 5 показано дисковий зубчастий робочий орган культиватора міжрядного обробітку грунту в зборі з стійкою (розріз С~С) На фіг. б показано канали у осі для зменшення підшипника дискового зубчастого робочого органу культиватора міжрядного обробітку грунту. На фіг 7 показано комплект дискових зубчастих робочих органів культиватора міжрядного обробітку грунту при рихленні міжрядь (вид збоку). На фіг. 8 показано комплект дискових зубчастих робочих органів культиватора міжрядного обробітку грунту при рихленні міжрядь (вид ззаду). На фіг 9 показано комплект дискових зубчастих робочих органів культиватора міжрядного обробітку грунту (вид зверху) На фіг. 10 показано розріз кронштейна дискового зубчастого робочого органу культиватора міжрядного обробітку грунту На фіг 11 показано комплект дискових зубчастих робочих органів культиватора міжрядного обробітку грунту в зборі з основною рамою (вид збоку). На фіг 12 показано комплект дискових зубчастих робочих органів культиватора міжрядного обробітку грунту при рихленні міжрядь з одночасним присипанням бур'янів у рядку (вид збоку) На фіг 13 показано комплект дискових зубчастих робочих органів культиватора міжрядного обробітку грунту при рихленні міжрядь з одночасним присипанням бур'янів у рядку (вид ззаду) На фіг 14 показано комплект дискових зубчастих робочих органів культиватора міжрядного обробітку грунту при рихленні міжрядь з одночасним присипанням бур'янів у рядку (вид зверху). На фіг 15 показано комплект дискових зубчастих робочих органів культиватора міжрядного обробітку фунту при рихленні міжрядь з одночасним присипанням бур'янів у рядку (вид ззаду). Дисковий зубчастий робочий орган культиватора міжрядного обробітку грунту (фіг. 1,2), складається з диска 1 з десятьма зубами, які загнуті під кутом 20° і 160° до площини диска, з кінцевою частиною виконаною під кутом 40° до вертикальної осі диска. Робоча частина зуба (фіг 3) заточена під кутом 30° і наплавлена зносостійким сплавом. Диск болтовим з'єднанням 2 (фіг. 4,5) кріпиться до корпуса 3. Обертається диск на підшипнику 4, який посаджений' на вісь 5. На осі підшипник закріплюється гайкою 6, захищений він від пилу і грунту манженою 7 і змащується через змащувальні канали 8 (фіг .6). До осі приварена стійка 9, якою диск кріпиться дб рухомого кронштейна 10 (фіг. 7,8,10) при допомозі пальців 11 815 Кронштейн з хомутом 12 і рухомий кронштейн 10 з'єднуються болтами 13 Комплект дискових зубчастих робочих орга нів культиватора міжрядного обробітку фунту встановлюється на гряділь з кругло» труби 14 \ до основної рам 15 (фіг 11) культиватора кріпиться при допомозі паралелограмної ПІДВІСКИ 16 і опірнорегулювальних коліс 17 В процес» руху культиватор опирається на колеса 18 Регулювання однакової глибини обробітку грунту лівими і правими дисками проводиться гвинтом 19 Працює культиватор таким чином І Варіант рихлення грунту \ знищення бур'янів у міжряддях 815 Цей культиватор розрахований на міжрядний обробіток посівів шириною міжрядь 70 см (посіви соняшника, кукурудзи) Прототипом запропонованої корисної моделі є культиватор КФ-5.4К, призначений для обробітку міжрядь посівів кукурудзи і соняшника. Фрезерний культиватор складається з основної рами, на якій встановлюється дев'ять робочих секцій, редуктори приводу цих секцій, карданної передачі і опорно-регулювальних коліс Робочі органи - це Г-подібні фрези, які кріпляться до диска, що обертається від валу відбору потужності трактора. Описана конструкція має такі недоліки для приводу в дію робочих органів потрібна додаткова потужність трактора, яка передасться від валу відбору потужності через складну кінематичну схему приводу; фрези працюють на великих обертах і дуже подрібнюють грунт, тим самим порушують його структуру, робочі органи не універсальні і виконують тільки операції розпушування і знищення бур'янів в зоні їх роботи; термін використання культиваторів з такими робочими органами дуже короткий - 10-12 днів за рік В основу корисної моделі поставлено задачу удосконалити робочий орган культиватора міжрядного обробітку грунту, що містить різальний розпушувальний елемент, шляхом зміни конструкції самого робочого органу, з можливістю його регулювання, для забезпечення кращого розпушування грунту в міжряддях посівів з одночасним знищенням бур'янів в міжрядді і рядку Дисковий зубчастий робочий орган культиватора міжрядного обробітку грунту, що містить різальний розпушувальний елемент і встановлений на основну раму, відрізняється тим, що складовою частиною його є диск з десятьма зубами, спіралевидно зігнутими до його площини під кутом 20° і 160° із кінцевою частиною 40° до вертикально» його осі, робоча частина яких заточена під кутом 30° і наплавлена зносостійким сплавом Диск з зубом загнутий під кутом 20° - лівий і під кутом 160° -правий. Диск зубчатий стійкою кріпиться до рухомого кронштейна, який, в свою чергу, двома болтами через пази в цьому кронштейні і кронштейні з хомутами кріпиться до гряділя. виконаного із круглої труби Гряділем набір дискових зубчатих робочих органів кріпиться до паралелограмної" підвіски основно» рами культиватора. Переміщуючи рухомий кронштейн у пазу вліво і вправо, можна змінювати величину захисної зони рослин. При допомозі двох пазів у кронштейні з хомутами рухомий кронштейн повертається в горизонтальній площині під кутом від -45° до +45°. Це дає можливість змінювати кут атаки робочих органів відносно осі рядка при рихленні і підгортанні. Всі робочі органи хомутами на гряділі повертаються в вертикальній площині, що дає змогу регулювати кут атаки робочих органів відносно поверхні грунту. Збільшуючи кут атаки, збільшується інтенсивність підгортання рядків. При допомозі хомутів робочі органи можуть, при потребі, переміщатися вперед і назад. В залежності від стадії розвитку рослин і виконуваної технологічної операції по обробітку фунту, кожна секція має 3 або 4 лівих і відповідно правих дисків Ліві і праві диски встановлюються окремо на своїх кронштейнах. На фіг 1 показано дисковий зубчастий робочий орган культиватора міжрядного обробітку грунту. На фіг. 2 показано дисковий зубчастий робочий орган культиватора міжрядного обробітку грунту (розріз А-А) На фіг. З показано розріз зуба дискового зубчастого робочого органу культиватора міжрядного обробітку грунту На фіг. 4 показано дисковий зубчастий робочий орган культиватора міжрядного обробітку фунту в зборі з стійкою. На фіг. 5 показано дисковий зубчастий робочий орган культиватора міжрядного обробітку грунту в зборі з стійкою (розріз С-С) На фіг. 6 показано канали у осі для зменшення підшипника дискового зубчастого робочого органу культиватора міжрядного обробітку грунту. На фіг 7 показано комплект дискових зубчастих робочих органів культиватора міжрядного обробітку грунту при рихленні міжрядь (вид збоку). На фіг. 8 показано комплект дискових зубчастих робочих органів культиватора міжрядного обробітку грунту при рихленні міжрядь (вид ззаду). На фіг 9 показано комплект дискових зубчастих робочих органів культиватора міжрядного обробітку грунту (вид зверху) На фіг. 10 показано розріз кронштейна дискового зубчастого робочого органу культиватора міжрядного обробітку грунту На фіг. 11 показано комплект дискових зубчастих робочих органів культиватора міжрядного обробітку грунту в зборі з основною рамою (вид збоку) На фіг 12 показано комплект дискових зубчастих робочих органів культиватора міжрядного обробітку грунту при рихленні міжрядь з одночасним присипанням бур'янів у рядку (вид збоку) На фіг 13 показано комплект дискових зубчастих робочих органів культиватора міжрядного обробітку грунту при рихленні міжрядь з одночасним присипанням бур'янів у рядку (вид ззаду). На фіг 14 показано комплект дискових зубчастих робочих органів культиватора міжрядного обробітку грунту при рихленні міжрядь з одночасним присипанням бур'янів у рядку (вид зверху). На фіг 15 показано комплект дискових зубчастих робочих органів культиватора міжрядного обробітку грунту при рихленні міжрядь з одночасним присипанням бур'янів у рядку (вид ззаду). Дисковий зубчастий робочий орган культиватора міжрядного обробітку грунту (фіг. 1,2), складається з диска 1 з десятьма зубами, які загнуті під кутом 20° і 160° до площини диска, з кінцевою частиною виконаною під кутом 40° до вертикальної осі диска. Робоча частина зуба (фіг 3) заточена під кутом 30° і наплавлена зносостійким сплавом. Диск болтовим з'єднанням 2 (фіг. 4.5) кріпиться до корпуса 3. Обертається диск на підшипнику 4, який посаджений' на вісь 5. На осі підшипник закріплюється гайкою 6, захищений він від пилу і грунту манженою 7 і змащується через змащувальні канали 8 (фіг. 6) До осі приварена стійка 9, якою диск кріпиться дб рухомого кронштейна 10 (фіг. 7,8.10) при допомозі пальців 11 815 Кронштейн з хомутом 12 і рухомий кронштейн 10 з'єднуються болтами 13 Комплект дискових зубчастих робочих орга нів культиватора міжрядного обробітку грунту встановлюється на гряділь з круглої труби 14 і до основної рам 15 (фіг 11) культиватора кріпиться при допомозі паралелограмної ПІДВІСКИ 16 і опірнорегулювальних коліс 17 В процесі руху культива тор опирається на колеса 18 Регулювання однакової глибини обробітку грунту лівими і правими дисками проводиться гвинтом 19 Працює культиватор і аким чином І Варіант рихлення грунту і знищення бур'янів у міжряддях (фіг 7 8 9) Перед початком роботи всі диски 1 встановлюються паралельно осі рядка згідно заданої захисної зони ЛІВІ ДИСКИ 1 закріплюються на рухомо му кронштейні 10 з правої сторони гряді ля 14 праві - з лівої Така розстановка робочих органів потрібна для того щоб при рихленні не присипались сходи рослин (грунт забирається від рядка) Глибина рихлення регулюється опірно регулювальними колесами 17 Для додержання однакової глибини рихлення лівими і правими дисками 1 вони попередньо виставляються в горизонтальне по ложення гвинтом 19 При русі культиватора грунт розрізається заточеною робочою частиною зуба і завдяки спіралеподібному його загину відсувається від рядка Таким чином проводиться рихлення грунту і знищення бур'янів у міжрядді II Варіант рихлення фунту і знищення бур'янів у міжряддях і присипання їх у рядку (фіг 12 13 14) Перед початком роботи всі диски 1 встановлюються під невеликим кутом а до осі рядка ЛІВІ диски 1 закріплюються на рухомому кронштейні 10 з лівої сторони гряділя 14 прарі - з правої Регулювання глибини рихлення проводиться аналогічно, як у І варіанті При русі агрегату грунт розрізається заточеною робочою частиною зуба і переминается до осі рядка Так одночасно проводиться рихлення грунту знищення бур'янів у міжрядді і присипання їх у рядку III Варіант рихлення грунту і знищення бур'янів у міжрядді з одночасним інтенсивним підгортанням рядків для знищення бур'янів у рядку (фіг 15) З розвитком ПОСІВІВ просапних культур де кілька разів потрібно рихлити грунт у міжрядді і підгортати рослини в рядку Для цього з кожним разом потрібно збільшувати кут а між диском 1 і віссю рядка (при потребі до 45°) з одночасним збільшенням кута робочих органів у вертикальнійплощині, повертаючи рухомий кронштейн 10 з кронштейном з хомутами 12 на гряділі 14 поступово до 30° < Таким чином запропонована конструкція робочих органів для культиватора міжрядного обробітку грунту дає можливість застосовуючи один вид робочих органів руйнувати "кірку" після дощів проводити необхідну КІЛЬКІСТЬ рихлень в міжрядді на відповідну глибину, знищувати бур'яни У МІЖРЯДДІ Т ІірИСИІШ'ІИ IX у рЯДКу Все ЦЄ ДЙЄ МОЖ ливість підвищувати врожайність сільськогоспо дарських культур механічним способом знищувати бур'яни, майже не використовуючи гербіциди ФІГ. 1 815 JLA Фіг. 2 В-В(збІльшено) Заточка зуба Робочого органу Фіг, З 6 МІФ 8'ЛФ 9 МІФ 0-Э S18 815 В 8 ШШШІЙІй Фіг. 11 и) А Фіг. 12 б 815 'і Фіг. 14 Фіг. 15 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
