Робочий орган для міжрядного обробітку грунту і боротьби з бур’янами

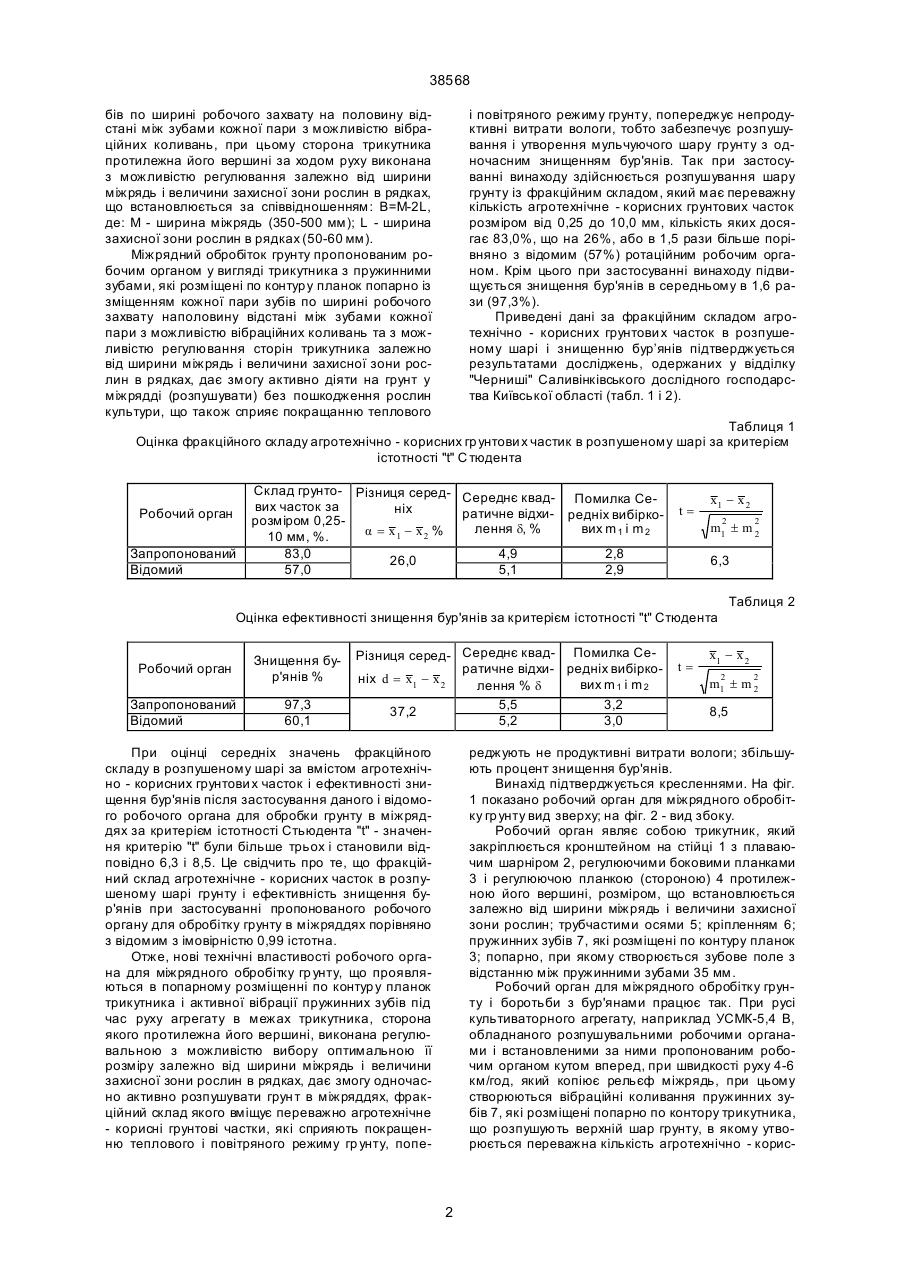

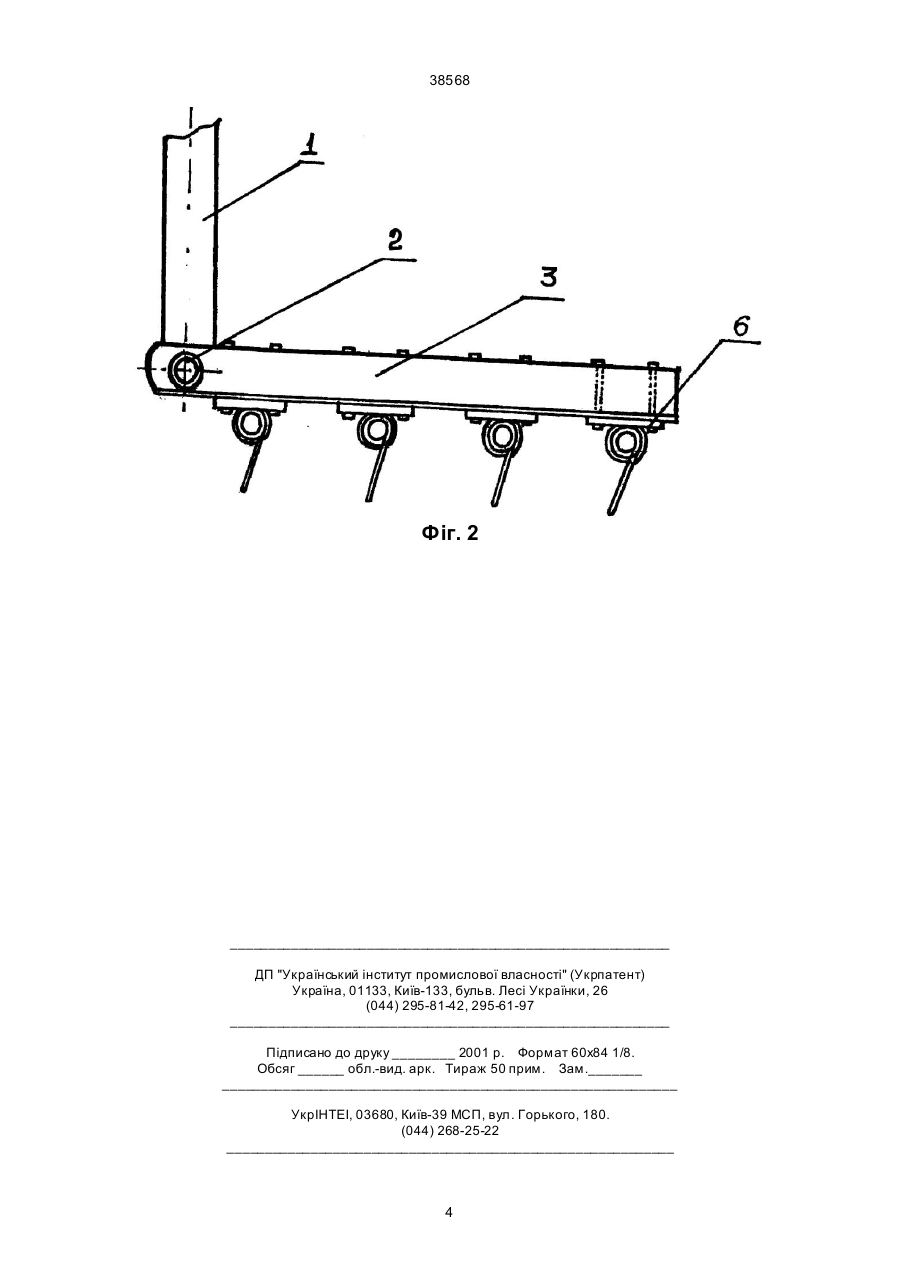

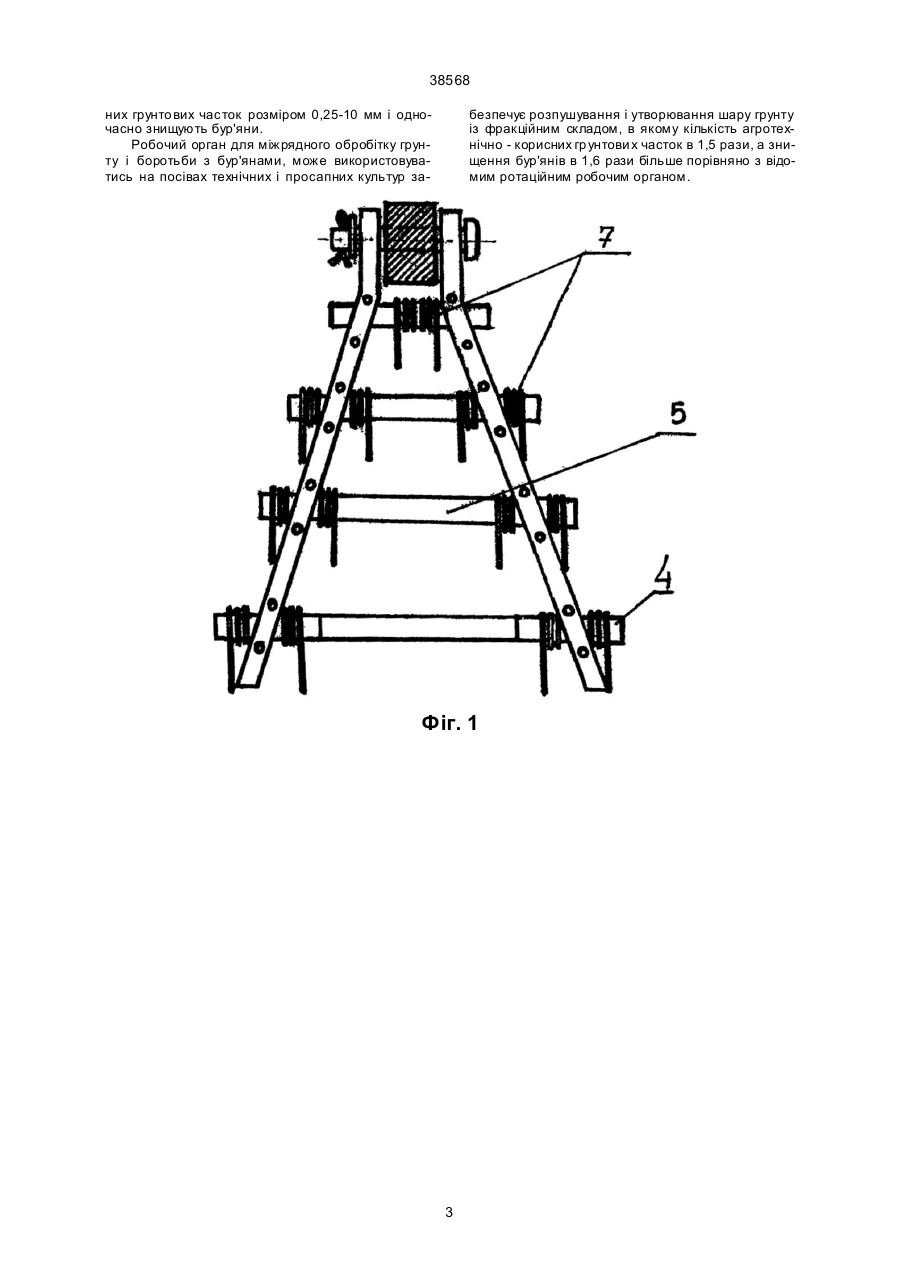

Робочий орган для міжрядного обробітку грунту і боротьби з бур'янами, включає розпушувальні зуби, відрізняється тим, що робочий орган виконано у вигляді трикутника з пружинними робочими 38568 бів по ширині робочого захвату на половину відстані між зубами кожної пари з можливістю вібраційних коливань, при цьому сторона трикутника протилежна його вершині за ходом руху виконана з можливістю регулювання залежно від ширини міжрядь і величини захисної зони рослин в рядках, що встановлюється за співвідношенням: В=M-2L, де: М - ширина міжрядь (350-500 мм); L - ширина захисної зони рослин в рядках (50-60 мм). Міжрядний обробіток грунту пропонованим робочим органом у вигляді трикутника з пружинними зубами, які розміщені по контуру планок попарно із зміщенням кожної пари зубів по ширині робочого захвату наполовину відстані між зубами кожної пари з можливістю вібраційних коливань та з можливістю регулювання сторін трикутника залежно від ширини міжрядь і величини захисної зони рослин в рядках, дає змогу активно діяти на грунт у міжрядді (розпушувати) без пошкодження рослин культури, що також сприяє покращанню теплового і повітряного режиму грунту, попереджує непродуктивні витрати вологи, тобто забезпечує розпушування і утворення мульчуючого шару грунту з одночасним знищенням бур'янів. Так при застосуванні винаходу здійснюється розпушування шару грунту із фракційним складом, який має переважну кількість агротехнічне - корисних грунтових часток розміром від 0,25 до 10,0 мм, кількість яких досягає 83,0%, що на 26%, або в 1,5 рази більше порівняно з відомим (57%) ротаційним робочим органом. Крім цього при застосуванні винаходу підвищується знищення бур'янів в середньому в 1,6 рази (97,3%). Приведені дані за фракційним складом агротехнічно - корисних грунтови х часток в розпушеному шарі і знищенню бур’янів підтверджується результатами досліджень, одержаних у відділку "Черниші" Саливінківського дослідного господарства Київської області (табл. 1 і 2). Таблиця 1 Оцінка фракційного складу агротехнічно - корисних гр унтови х частик в розпушеному шарі за критерієм істотності "t" С тюдента Робочий орган Запропонований Відомий Склад грунто- Різниця серед- Середнє квадПомилка Севих часток за ніх ратичне відхи- редніх вибіркорозміром 0,25лення d, % вих m 1 і m 2 α = х1 - х2 % 10 мм, %. 83,0 4,9 2,8 26,0 57,0 5,1 2,9 t= x1 - x 2 2 2 m1 ± m 2 6,3 Таблиця 2 Оцінка ефективності знищення бур'янів за критерієм істотності "t" Стюдента Робочий орган Знищення бур'янів % Запропонований Відомий 97,3 60,1 Різниця серед- Середнє квад- Помилка Сератичне відхи- редніх вибірконіх d = х1 - х 2 вих m 1 і m 2 лення % d 5,5 3,2 37,2 5,2 3,0 При оцінці середніх значень фракційного складу в розпушеному шарі за вмістом агротехнічно - корисних грунтови х часток і ефективності знищення бур'янів після застосування даного і відомого робочого органа для обробки грунту в міжряддях за критерієм істотності Стьюдента "t" - значення критерію "t" були більше трьох і становили відповідно 6,3 і 8,5. Це свідчить про те, що фракційний склад агротехнічне - корисних часток в розпушеному шарі грунту і ефективність знищення бур'янів при застосуванні пропонованого робочого органу для обробітку грунту в міжряддях порівняно з відомим з імовірністю 0,99 істотна. Отже, нові технічні властивості робочого органа для міжрядного обробітку гр унту, що проявляються в попарному розміщенні по контур у планок трикутника і активної вібрації пружинних зубів під час руху агрегату в межах трикутника, сторона якого протилежна його вершині, виконана регулювальною з можливістю вибору оптимальною її розміру залежно від ширини міжрядь і величини захисної зони рослин в рядках, дає змогу одночасно активно розпушувати грун т в міжряддях, фракційний склад якого вміщує переважно агротехнічне - корисні грунтові частки, які сприяють покращенню теплового і повітряного режиму гр унту, попе t= x1 - x 2 2 2 m1 ± m 2 8,5 реджують не продуктивні витрати вологи; збільшують процент знищення бур'янів. Винахід підтверджується кресленнями. На фіг. 1 показано робочий орган для міжрядного обробітку гр унту вид зверху; на фіг. 2 - вид збоку. Робочий орган являє собою трикутник, який закріплюється кронштейном на стійці 1 з плаваючим шарніром 2, регулюючими боковими планками 3 і регулюючою планкою (стороною) 4 протилежною його вершині, розміром, що встановлюється залежно від ширини міжрядь і величини захисної зони рослин; трубчастими осями 5; кріпленням 6; пружинних зубів 7, які розміщені по контуру планок 3; попарно, при якому створюється зубове поле з відстанню між пружинними зубами35 мм. Робочий орган для міжрядного обробітку грунту і боротьби з бур'янами працює так. При русі культиваторного агрегату, наприклад УСМК-5,4 В, обладнаного розпушувальними робочими органами і встановленими за ними пропонованим робочим органом кутом вперед, при швидкості руху 4-6 км/год, який копіює рельєф міжрядь, при цьому створюються вібраційні коливання пружинних зубів 7, які розміщені попарно по контору трикутника, що розпушують верхній шар грунту, в якому утворюється переважна кількість агротехнічно - корис 2 38568 них грунто вих часток розміром 0,25-10 мм і одночасно знищують бур'яни. Робочий орган для міжрядного обробітку грунту і боротьби з бур'янами, може використовуватись на посівах технічних і просапних культур за безпечує розпушування і утворювання шару грунту із фракційним складом, в якому кількість агротехнічно - корисних гр унтови х часток в 1,5 рази, а знищення бур'янів в 1,6 рази більше порівняно з відомим ротаційним робочим органом. Фіг. 1 3 38568 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
