Пристрій для визначення розмірів черепа людини

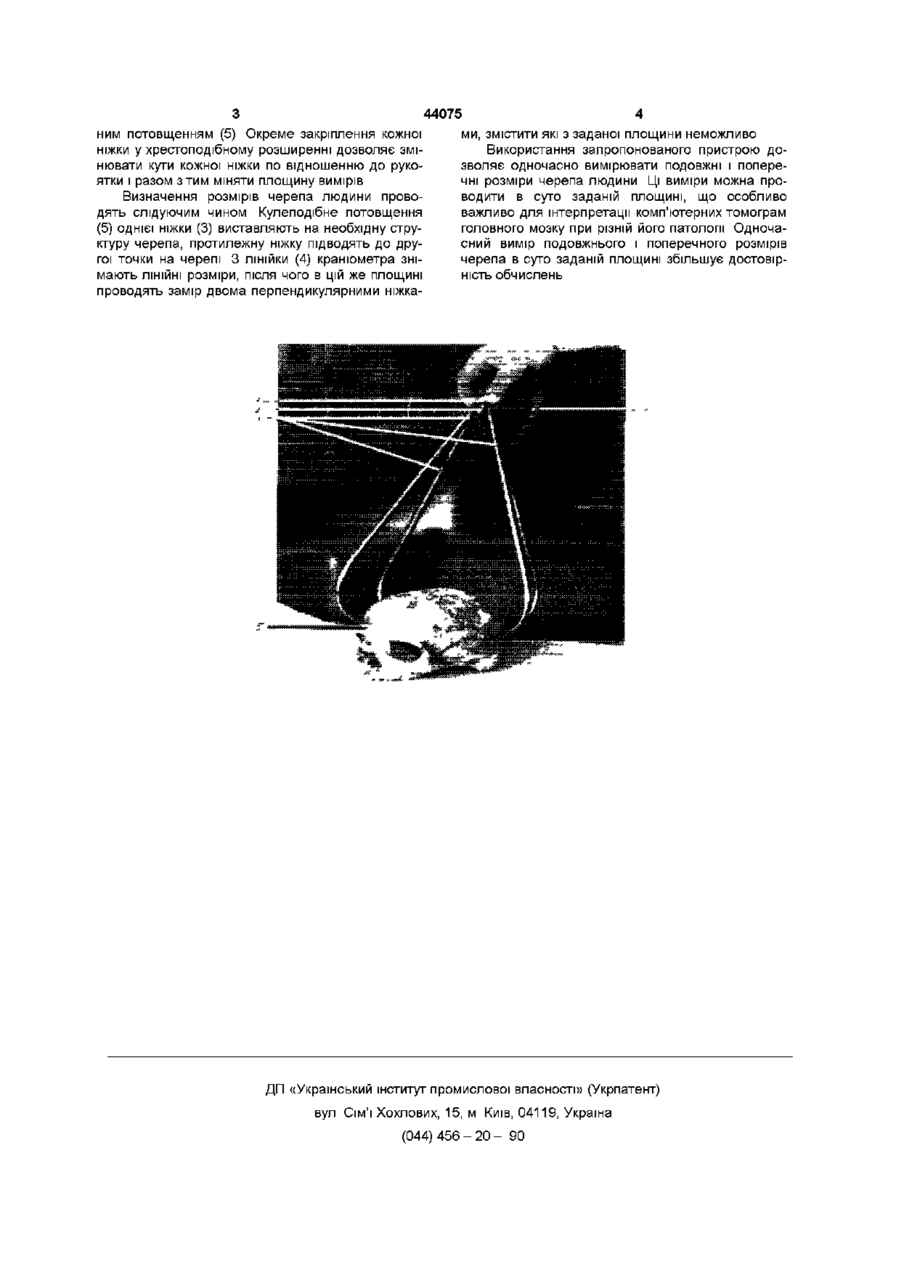

Пристрій для визначення розмірів черепа людини, що містить рукоятку сферичної форми з ру Запропонований винахід відноситься до галузі медицини, а саме до нормальної та топографічної анатомії Проведення досліджень типової анатомії пов'язано з вимірюванням розмірів черепа людини краніометрією ВІДОМІ пристрої для вимірювання розмірів черепа (Никитюк Б А , Корняков Н Д Медицинская антропология и восстановительная медицина - Российские морфологические ведомости-1997-№2-3-С 143-145) Найбільш близьким до запропонованого є пристрій для вимірювання розмірів черепа, що містить рукоятку, сферичної форми, в якій рухомо фіксовані дві ніжки з вимірювальною ЛІНІЙКОЮ (Спиранский В С , Зайченко А Й Форма и конструкции черепа - М , 1980) Але визначення розмірів черепа за допомогою відомого пристрою недостатньо ефективне, так як він не дає змоги одночасно визначити довжину та ширину в конкретно заданій площині В основу винаходу поставлена задача, створити пристрій для визначення розмірів черепа, шляхом удосконалення відомого, досягти одночасного визначення довжини та ширини в конкретно заданій площині та забезпечити підвищення ефективності вимірювання Поставлену задачу вирішують створенням пристрою для визначення черепа людини, що містить рукоятку сферичної форми з рухомо фіксованими в ній ніжками та вимірювальну лінійку, жорстко з'єднану з однією з ніжок, в якому, згідно хомо фіксованими в ній ніжками та вимірювальну лінійку, жорстко з'єднану з однією з ніжок, який відрізняється тим, що в нижній частині рукоятки виконане хрестоподібне розширення в якому зафіксовані чотири ніжки криволінійної форми з кулеподібними потовщеннями на КІНЦІ, ЯКІ попарно з'єднані між собою рухомими лінійками опуклої форми, що мають шкалу з позначками в сантиметрах та міліметрах, один бік кожної з ЛІНІЙОК жорстко фіксовано з однією з ніжок, інший - закінчується нефіксованим краєм винаходу, в нижній частині рукоятки виконане хрестоподібне розширення, в якій зафіксовані чотири ніжки криволінійної форми з кулеподібними потовщенням на КІНЦІ, які попарно з'єднані між собою рухомими лінійками опуклої форми, що мають шкалу з позначками в сантиметрах та міліметрах, один бік кожної з ЛІНІЙОК жорстко фіксовано з однією з ніжок, другий - закінчується нефіксованим краєм На кресленні зображений пристрій для ви значення розмірів черепа людини, де 1 - рукоятка сферичної форми, 2 - хрестоподібне розширення рукоятки, 3 - ніжки, 4 - ЛІНІЙКИ з позначками, 5 - кулеподібне потовщення Пристрій складається з рукоятки (1) сферичної форми з хрестоподібним розширенням в нижній частині (2), до якого рухомо фіксовані чотири ніжки (3) криволінійної форми, які попарно з'єднані між собою за допомогою фіксуючого елементу (кремальєри) з рухомою ЛІНІЙКОЮ випуклої форми (4) з нанесеними позначками, одна з сторін кожної з ЛІНІЙОК жорстко фіксована з однією з ніжок , друга сторона закінчується нефіксованим краєм Випукла форма ЛІНІЙКИ дозволяє з'єднані попарно ніжки пристрою переміщувати, проводячи одночасно ЛІНІЙНІ заміри Шкала ЛІНІЙКИ відповідає ЛІНІЙНИМ відстаням між двома попарно з'єднаними ніжками Кожна з ніжок має криволінійну форму для зручності проведенням вимірів і закінчується кулеподіб ю о 44075 ним потовщенням (5) Окреме закріплення кожної ніжки у хрестоподібному розширенні дозволяє змінювати кути кожної ніжки по відношенню до рукоятки і разом з тим міняти площину вимірів Визначення розмірів черепа людини проводять слідуючим чином Кулеподібне потовщення (5) однієї ніжки (3) виставляють на необхідну структуру черепа, протилежну ніжку підводять до другої точки на черепі 3 ЛІНІЙКИ (4) краніометра знімають ЛІНІЙНІ розміри, після чого в цій же площині проводять замір двома перпендикулярними ніжка ми, змістити які з заданої площини неможливо Використання запропонованого пристрою дозволяє одночасно вимірювати подовжні і поперечні розміри черепа людини Ці виміри можна проводити в суто заданій площині, що особливо важливо для інтерпретації комп'ютерних томограм головного мозку при різній його патології Одночасний вимір подовжнього і поперечного розмірів черепа в суто заданій площині збільшує достовірність обчислень ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
