Пристрій для визначення антропометричних характеристик фігури людини

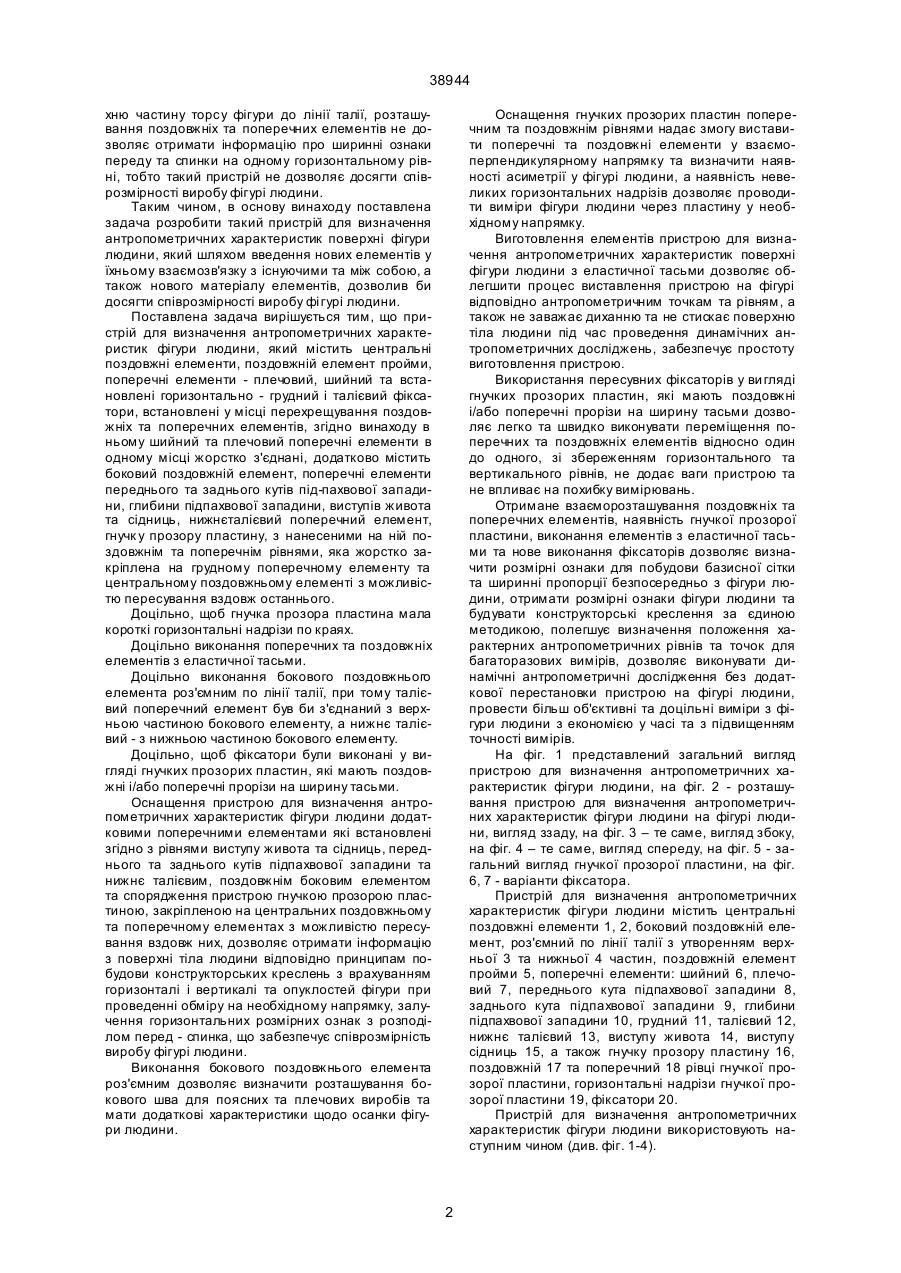

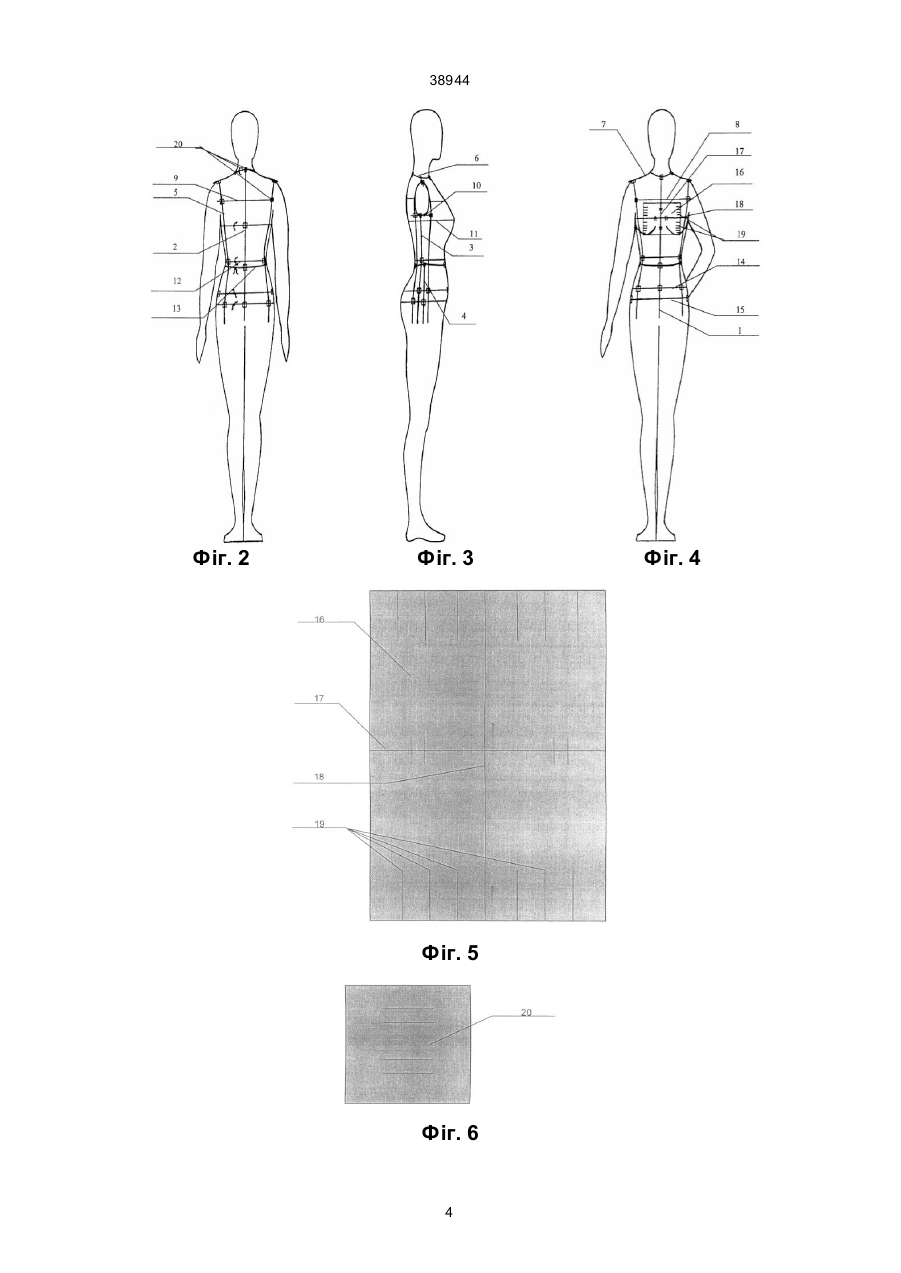

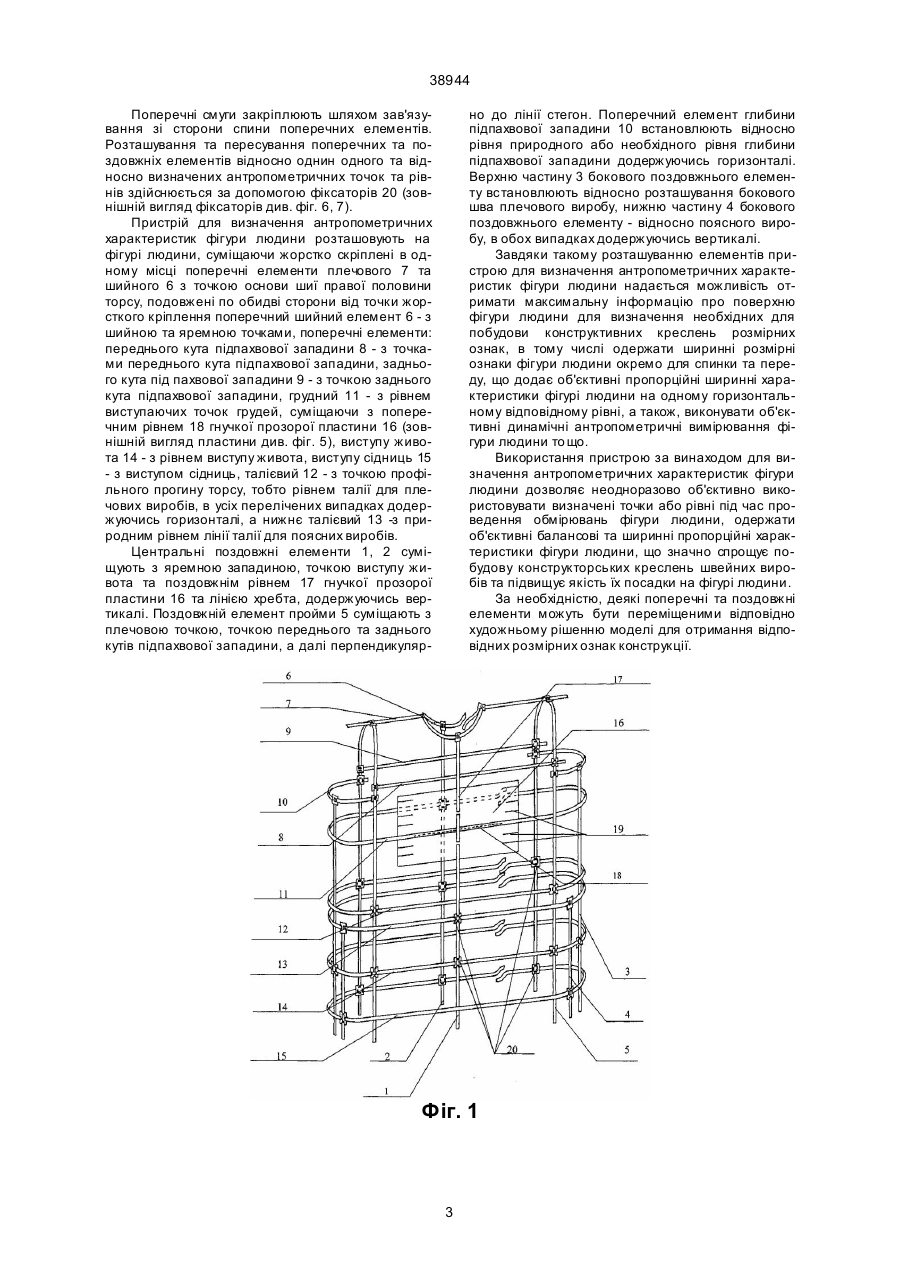

1. Пристрій для визначення антропометричних характеристик фігури людини, який містить центральні поздовжні елементи, поздовжній елемент пройми, поперечні елементи - плечовий, шийний та встановлені горизонтально - грудний і талієвий фіксатори, встановлені у місці перехрещування поздовжніх та поперечних елементів, який відрізняється тим, що шийний та плечовий поперечні елементи в одному місці жорстко з'єднані, додатково містить боковий поздовжній елемент, поперечні елементи переднього та заднього кутів підпахвової западини, глибини підпахвової западини, виступів живота та сідниць, нижньоталієвий поперечний елемент, гнучку прозору пласти 38944 хню частину торсу фігури до лінії талії, розташування поздовжніх та поперечних елементів не дозволяє отримати інформацію про ширинні ознаки переду та спинки на одному горизонтальному рівні, тобто такий пристрій не дозволяє досягти співрозмірності виробу фігурі людини. Таким чином, в основу винаходу поставлена задача розробити такий пристрій для визначення антропометричних характеристик поверхні фігури людини, який шляхом введення нових елементів у їхньому взаємозв'язку з існуючими та між собою, а також нового матеріалу елементів, дозволив би досягти співрозмірності виробу фі гурі людини. Поставлена задача вирішується тим, що пристрій для визначення антропометричних характеристик фігури людини, який містить центральні поздовжні елементи, поздовжній елемент пройми, поперечні елементи - плечовий, шийний та встановлені горизонтально - грудний і талієвий фіксатори, встановлені у місці перехрещування поздовжніх та поперечних елементів, згідно винаходу в ньому шийний та плечовий поперечні елементи в одному місці жорстко з'єднані, додатково містить боковий поздовжній елемент, поперечні елементи переднього та заднього кутів під-пахвової западини, глибини підпахвової западини, виступів живота та сідниць, нижнєталієвий поперечний елемент, гнучк у прозору пластину, з нанесеними на ній поздовжнім та поперечнім рівнями, яка жорстко закріплена на грудному поперечному елементу та центральному поздовжньому елементі з можливістю пересування вздовж останнього. Доцільно, щоб гнучка прозора пластина мала короткі горизонтальні надрізи по краях. Доцільно виконання поперечних та поздовжніх елементів з еластичної тасьми. Доцільно виконання бокового поздовжнього елемента роз'ємним по лінії талії, при тому талієвий поперечний елемент був би з'єднаний з верхньою частиною бокового елементу, а нижнє талієвий - з нижньою частиною бокового елементу. Доцільно, щоб фіксатори були виконані у вигляді гнучких прозорих пластин, які мають поздовжні і/або поперечні прорізи на ширину тасьми. Оснащення пристрою для визначення антропометричних характеристик фігури людини додатковими поперечними елементами які встановлені згідно з рівнями виступу живота та сідниць, переднього та заднього кутів підпахвової западини та нижнє талієвим, поздовжнім боковим елементом та спорядження пристрою гнучкою прозорою пластиною, закріпленою на центральних поздовжньому та поперечному елементах з можливістю пересування вздовж них, дозволяє отримати інформацію з поверхні тіла людини відповідно принципам побудови конструкторських креслень з врахуванням горизонталі і вертикалі та опуклостей фігури при проведенні обміру на необхідному напрямку, залучення горизонтальних розмірних ознак з розподілом перед - спинка, що забезпечує співрозмірність виробу фігурі людини. Виконання бокового поздовжнього елемента роз'ємним дозволяє визначити розташування бокового шва для поясних та плечових виробів та мати додаткові характеристики щодо осанки фігури людини. Оснащення гнучких прозорих пластин поперечним та поздовжнім рівнями надає змогу виставити поперечні та поздовжні елементи у взаємоперпендикулярному напрямку та визначити наявності асиметрії у фігурі людини, а наявність невеликих горизонтальних надрізів дозволяє проводити виміри фігури людини через пластину у необхідному напрямку. Виготовлення елементів пристрою для визначення антропометричних характеристик поверхні фігури людини з еластичної тасьми дозволяє облегшити процес виставлення пристрою на фігурі відповідно антропометричним точкам та рівням, а також не заважає диханню та не стискає поверхню тіла людини під час проведення динамічних антропометричних досліджень, забезпечує простоту виготовлення пристрою. Використання пересувних фіксаторів у ви гляді гнучких прозорих пластин, які мають поздовжні і/або поперечні прорізи на ширину тасьми дозволяє легко та швидко виконувати переміщення поперечних та поздовжніх елементів відносно один до одного, зі збереженням горизонтального та вертикального рівнів, не додає ваги пристрою та не впливає на похибку вимірювань. Отримане взаєморозташування поздовжніх та поперечних елементів, наявність гнучкої прозорої пластини, виконання елементів з еластичної тасьми та нове виконання фіксаторів дозволяє визначити розмірні ознаки для побудови базисної сітки та ширинні пропорції безпосередньо з фігури людини, отримати розмірні ознаки фігури людини та будувати конструкторські креслення за єдиною методикою, полегшує визначення положення характерних антропометричних рівнів та точок для багаторазових вимірів, дозволяє виконувати динамічні антропометричні дослідження без додаткової перестановки пристрою на фігурі людини, провести більш об'єктивні та доцільні виміри з фігури людини з економією у часі та з підвищенням точності вимірів. На фіг. 1 представлений загальний вигляд пристрою для визначення антропометричних характеристик фігури людини, на фіг. 2 - розташування пристрою для визначення антропометричних характеристик фігури людини на фігурі людини, вигляд ззаду, на фіг. 3 – те саме, вигляд збоку, на фіг. 4 – те саме, вигляд спереду, на фіг. 5 - загальний вигляд гнучкої прозорої пластини, на фіг. 6, 7 - варіанти фіксатора. Пристрій для визначення антропометричних характеристик фігури людини містить центральні поздовжні елементи 1, 2, боковий поздовжній елемент, роз'ємний по лінії талії з утворенням верхньої 3 та нижньої 4 частин, поздовжній елемент пройми 5, поперечні елементи: шийний 6, плечовий 7, переднього кута підпахвової западини 8, заднього кута підпахвової западини 9, глибини підпахвової западини 10, грудний 11, талієвий 12, нижнє талієвий 13, виступу живота 14, виступу сідниць 15, а також гнучку прозору пластину 16, поздовжній 17 та поперечний 18 рівці гнучкої прозорої пластини, горизонтальні надрізи гнучкої прозорої пластини 19, фіксатори 20. Пристрій для визначення антропометричних характеристик фігури людини використовують наступним чином (див. фіг. 1-4). 2 38944 Поперечні смуги закріплюють шляхом зав'язування зі сторони спини поперечних елементів. Розташування та пересування поперечних та поздовжніх елементів відносно однин одного та відносно визначених антропометричних точок та рівнів здійснюється за допомогою фіксаторів 20 (зовнішній вигляд фіксаторів див. фіг. 6, 7). Пристрій для визначення антропометричних характеристик фігури людини розташовують на фігурі людини, суміщаючи жорстко скріплені в одному місці поперечні елементи плечового 7 та шийного 6 з точкою основи шиї правої половини торсу, подовжені по обидві сторони від точки жорсткого кріплення поперечний шийний елемент 6 - з шийною та яремною точками, поперечні елементи: переднього кута підпахвової западини 8 - з точками переднього кута підпахвової западини, заднього кута під пахвової западини 9 - з точкою заднього кута підпахвової западини, грудний 11 - з рівнем виступаючих точок грудей, суміщаючи з поперечним рівнем 18 гнучкої прозорої пластини 16 (зовнішній вигляд пластини див. фіг. 5), виступу живота 14 - з рівнем виступу живота, виступу сідниць 15 - з виступом сідниць, талієвий 12 - з точкою профільного прогину торсу, тобто рівнем талії для плечових виробів, в усіх перелічених випадках додержуючись горизонталі, а нижнє талієвий 13 -з природним рівнем лінії талії для поясних виробів. Центральні поздовжні елементи 1, 2 суміщують з яремною западиною, точкою виступу живота та поздовжнім рівнем 17 гнучкої прозорої пластини 16 та лінією хребта, додержуючись вертикалі. Поздовжній елемент пройми 5 суміщають з плечовою точкою, точкою переднього та заднього кутів підпахвової западини, а далі перпендикуляр но до лінії стегон. Поперечний елемент глибини підпахвової западини 10 встановлюють відносно рівня природного або необхідного рівня глибини підпахвової западини додержуючись горизонталі. Верхню частину 3 бокового поздовжнього елементу встановлюють відносно розташування бокового шва плечового виробу, нижню частину 4 бокового поздовжнього елементу - відносно поясного виробу, в обох випадках додержуючись вертикалі. Завдяки такому розташуванню елементів пристрою для визначення антропометричних характеристик фігури людини надається можливість отримати максимальну інформацію про поверхню фігури людини для визначення необхідних для побудови конструктивних креслень розмірних ознак, в тому числі одержати ширинні розмірні ознаки фігури людини окремо для спинки та переду, що додає об'єктивні пропорційні ширинні характеристики фігурі людини на одному горизонтальному відповідному рівні, а також, виконувати об'єктивні динамічні антропометричні вимірювання фігури людини то що. Використання пристрою за винаходом для визначення антропометричних характеристик фігури людини дозволяє неодноразово об'єктивно використовувати визначені точки або рівні під час проведення обмірювань фігури людини, одержати об'єктивні балансові та ширинні пропорційні характеристики фігури людини, що значно спрощує побудову конструкторських креслень швейних виробів та підвищує якість їх посадки на фігурі людини. За необхідністю, деякі поперечні та поздовжні елементи можуть бути переміщеними відповідно художньому рішенню моделі для отримання відповідних розмірних ознак конструкції. Фіг. 1 3 38944 Фіг. 2 Фіг. 3 Фіг. 5 Фіг. 6 4 Фіг. 4 38944 Фіг. 7 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
