Корпус плуга

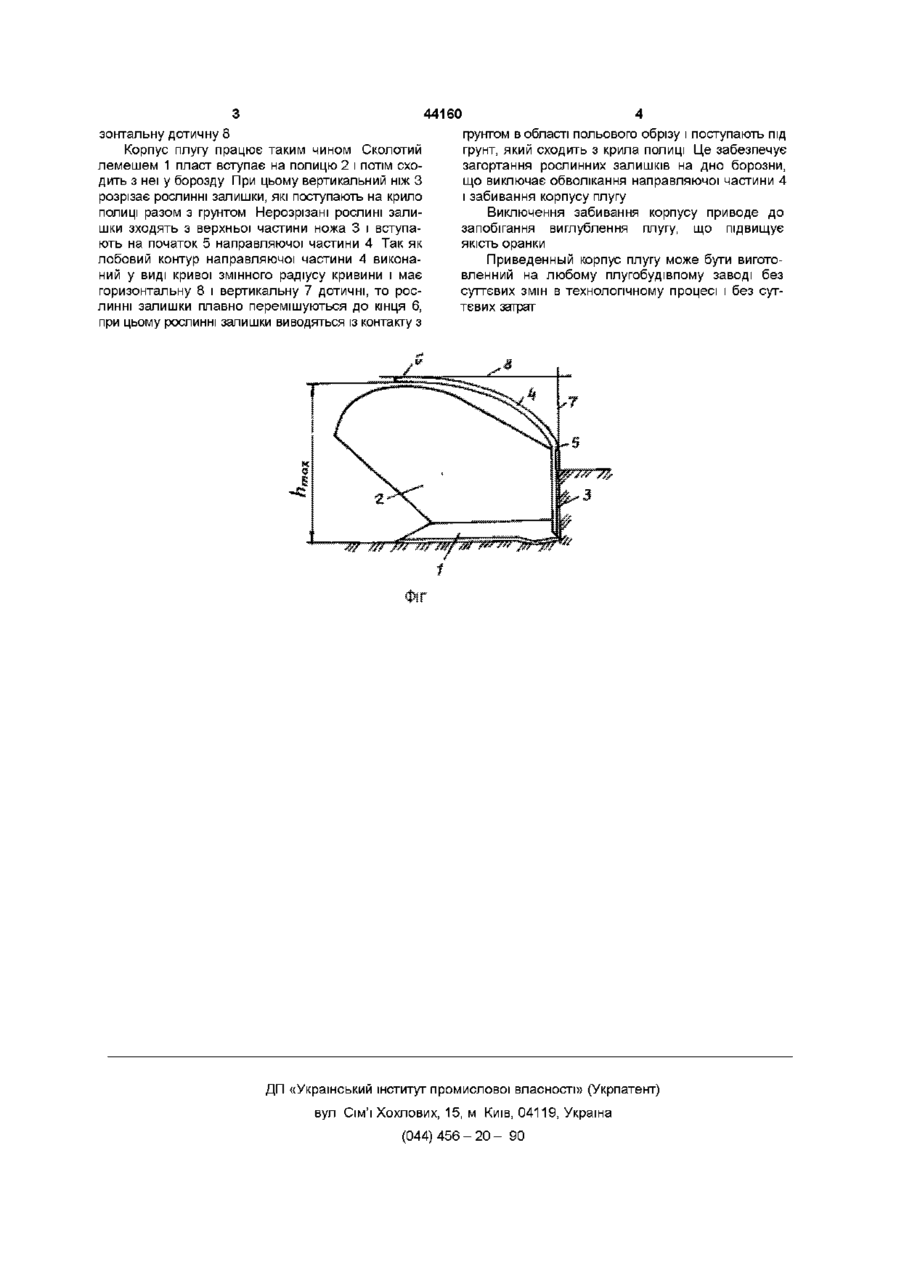

Корпус плуга, який має стояк з башмаком, лемешем, полицею і ножем з лезом, що має направляючу частину, яка є продовженням леза, розташовану вище польового обрізу корпуса і відхилену від вертикалі в сторону його борознового обрізу, який відрізняється тим, що лобовий контур направляючої частини виконаний у вигляді кривої змінного радіусу кривини, котрий дорівнює нулю в точці переходу ножа у направляючу частину і в кінцевій точці кривої, яка співпадає з точкою крила полиці, що розташована на максимальній висоті, причому крива має вертикальну дотичну в точці переходу ножа у направляючу частину і горизонтальну дотичну у кінцевій точці Винахід відноситься до сільськогосподарського машинобудування, а саме до корпусів плугів При оранці грунту після грубостебельних культур, наприклад, кукурудзи, виникає проблема запобігання виглублення плугу Ця проблема зв'язана з тим, що рослинні залишки обволікають стійки плугу, що способствує зкупченню грунту перед ним Скупчений грунт разом з рослинними залишками утворюють "подушки", котрі попадаючи під раму плугу, виглубляють його, що значно погіршує якість оранки Одним із способів вирішування проблеми є застосування різних пристроїв, які забезпечують загортання рослинних залишків, або відведення їх за габарити плугу Відомий корпус плугу (АС СССР №1085524, МПК А01 В 15/00 ), який складається із башмака, леміша, полиці, стійки, кутозніма, хвостова частина якого мас конічну поверхню Недоліком такого корпусу плугу є те, що при роботі він забивається рослинними залишками, які обволікають кутознім Найбільш ближчим технічним рішенням є корпус плугу по А С СССР №1340604, що включає башмак з кутознімом, на якому закріплено ніж, що має направляючу частину, розташовану вище польового обрізу корпусу і відхилену від вертикалі у сторону його борознового обрізу Однак вказаний корпус плуїу має недолік Схід рослинних залишків з леза ножа на направляючу частину відбувається стрибкоподібно, з різ кою зміною швидкості руху рослинних залишків по напрямку Це приводить до зменшення імпульсу сили, що зсовує рослинні залишки по направляючій частині При цьому вони зависають на направляючій частині і обволікають її, що сприяє забиваванню плугу та його вигубленню Технічна задача, яка вирішується пропонуємим винаходом полягає у запобіганні забиванню плугу та його виглубленню, що підвищує якість оранки Це досягається тим, що корпус плугу, який має стояк з башмаком, лемешем,полицею і ножем з лезом, що має направляючу частину, яка є продовженням леза, розташовану вище польового обрізу корпуса і відхиленою від вертикалі в сторону його борознового обрізу s відрізняється тим, що лобовий контур направляючої частини виконаний у вигляді кривої змінного радіусу кривизни, який дорівнює нулю у точці переходу у направляючу частину і в кінцевій точці кривої, яка співпадає з точкою крила полиці, розташованій на максимальній висоті, причому крива має вертикальну дотичну в кінцевій точці На фігурі зображено корпус плугу, вид спереДУ Корпус плугу включає леміш 1, полицю 2, башмак (не показано), ніж 3, і направляючу частину 4 Початок направляючої частини 6 співпадає з точкою крила полиці, розташованій на максимальній ВРІСОТІ полиці h-max Направляюча частина 4 має в точках 5 і 6 вертикальну дотичну 7, та гори О (О 44160 зонтальну дотичну 8 Корпус плугу працює таким чином Сколотий лемешем 1 пласт вступає на полицю 2 і потім сходить з неї у борозду При цьому вертикальний ніж З розрізає рослинні залишки, які поступають на крило полиці разом з грунтом Нерозрізані рослині залишки зходять з верхньої частини ножа 3 і вступають на початок 5 направляючої частини 4 Так як лобовий контур направляючої частини 4 виконаний у виді кривої змінного радіусу кривини і має горизонтальну 8 і вертикальну 7 дотичні, то рослинні залишки плавно перемішуються до кінця 6, при цьому рослинні залишки виводяться із контакту з грунтом в області польового обрізу і поступають під грунт, який сходить з крила полиці Це забезпечує загортання рослинних залишків на дно борозни, що виключає обволікання направляючої частини 4 і забивання корпусу плугу Виключення забивання корпусу приводе до запобігання виглублення плугу, що підвищує якість оранки Приведенный корпус плугу може бути виготовленний на любому плугобудівпому заводі без суттєвих змін в технологічному процесі і без суттєвих затрат ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
