Корпус градирні

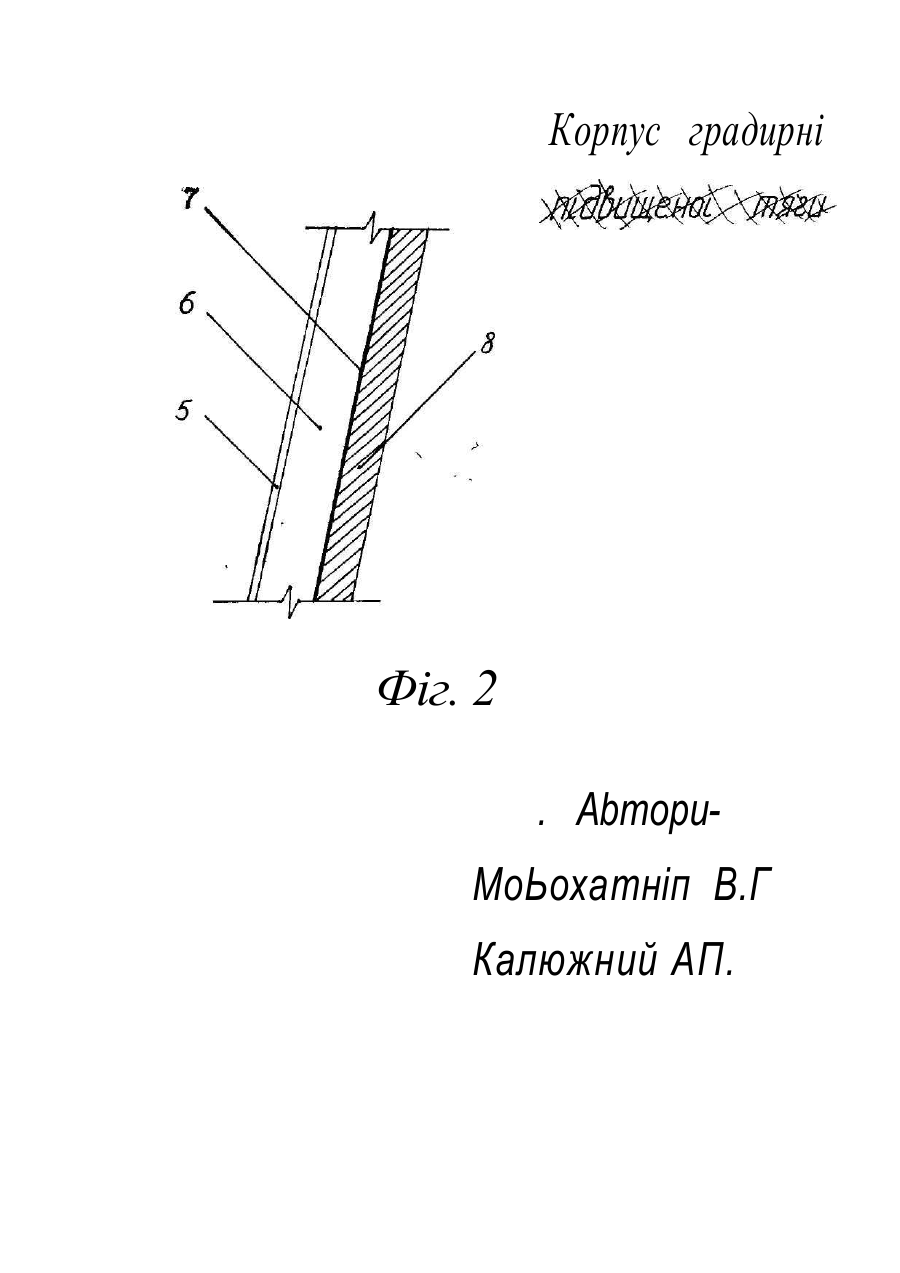

6 A/ 6 МПК F28 С ї/00 КОРПУС ГРАДИРНІ Винахід відноситься до галузей теплоенергетики і виробничого водопостачання, зокрема до градирень, що використовуються для охолодження води або інших рідин як при "мокрому^, так і при "сухому" охолодженні. Корпус баштової градирні створює тягу повітря всередині градирні. Традиційні корпуси градирень виконуються з несучого каркаса і обшивки азбестоцементними, склопластиковими листами, дошками. Витяжні башти градирень великої продуктивності виконують з монолітного або збірного залізобетону у вигляді оболонок циліндричної або гіперболічної форми. Але вказані конструкції не реалізовують такої властивості корпуса градирні як акумуляція тепла зовнішніх джерел [1]. Відомий корпус градирні, каркас якої обшитий алюмінієвими листами [2], що навпаки не акумулює, а віддзеркалює тепло зовнішних джерел. Недоліком такого корпуса градирні є те. що конструктивно не передбачено розділ корпуса на акумулюючу і віддзеркалюючу частини для тепла зовнішніх джерел, що веде до зниження тяги повітря в градирні. В основу винаходу поставлено задачу підвищення тяги повітря в градирні шляхом створення такого корпуса градирні, верхня частина якого, та що знаходиться вище водорозподілювача. була виконана як акумулятор тепла зовнішніх джерел, а нижня частина корпуса, та що знаходиться нижче водорозподілювача, навпаки — була виконана як BiOT3q> калювач тепла. Такий корпус градирні дозволяє забезпечити підвищення тяги повітря в градирні за рахунок додаткового нагрівання повітря від корпуса у верхній частині градирні і зниження нагрівання повітря від корпуса у нижній частині градирні. При цьому питома вага повітря у верхній частині корпуса зменшується, тяга повітря в градирні збільшується і сходження води покращується. Наприклад, на зовнішній поверхні верхньої частини корпуса градирні виконується покриття темного кольору, або використовується будівельний матеріал темного кольору, або виконується скляне покриття з повітрянним прошарком так, щоб утворювався "тепличний ефект". Нижня частина корпуса градирні виконується ззовні світлого кольору. На фіг. ї зображено корпус баштової градирні підвищеної тяги, який складається з верхньої частини 1, розташованої вище водорозподілювача, яка має темну поверхню або скляне покриття з повітряним прошарком (фіг. 2), нижньої частини 2 (фіг. 1) світлого кольору, повітровхідних вікон З та колон 4, що підтримують корпус. На фіг. 2 зображено конструкцію верхньої частини корпуса, яка складається з скляного покриття 5, по w. j ряиог'4 пронырка 6 і а оудівельної конструкції' корпуса і радирні 8 і нат креним поісрипям темного кольору 7. Піл ДІСІО. наприклад, сонячних променів ЗОВНІШНЯ поверхня верх-ЧЇ -і частини І корпуса градирні (фіг. 1:2) су лгво нагрпин'і ься і ия час їй-г : а ! кч>рп\са перелаг юпло на ппутрпшпо поверхню р^алирш Повпря ». еро іин; : pa injMii і'л іаїкиїи* паї ріваї ЇЬСЯ. иоі о пні ома ваі а ІМЄНПЇ\РІЬ-ся а і ч і а поніп^я в і п а ЕИРШ ЮІЛЬШМТЬСЯ . При пьом\ іоільн^сться на і-ч. * ІЖЄЇІПЯ свіжої о нові і ря в іралиршо через пппітроііхідні вікна 3, теплоMjcooo>.fin ппенсифікугться і температура воли іменшупься Нижня частина 2 Kt^pnvca п'їалирні віх'Псркалюс сонячні промені, менше наірпіа( '\ bt я і }.менп1\г нагріпання повітря, а віл ньої о ; в^ди все•%е тиш г ралирш Рогоах\ ики Ї Я І И В І гадирні пока'іуюіь. і тю пий чпільитениї ріінииі між їемпера іурою повнря г г а виході Ї градирні і на вході я градирню па "С І Л І л і' :галні>!п ІОІЛІ.НР/* ІЬСЧ на 20°«. \ Фіг. 1 Корпус градирні Абгпори: НоЬохотнш В.Г. Ка/іюжнип АЛ. Корпус градирні Фіг. 2 . AbmopuМоЬохатніп В.Г Калюжний АП.
