Спосіб нанесення дифузійних борохромових покрить

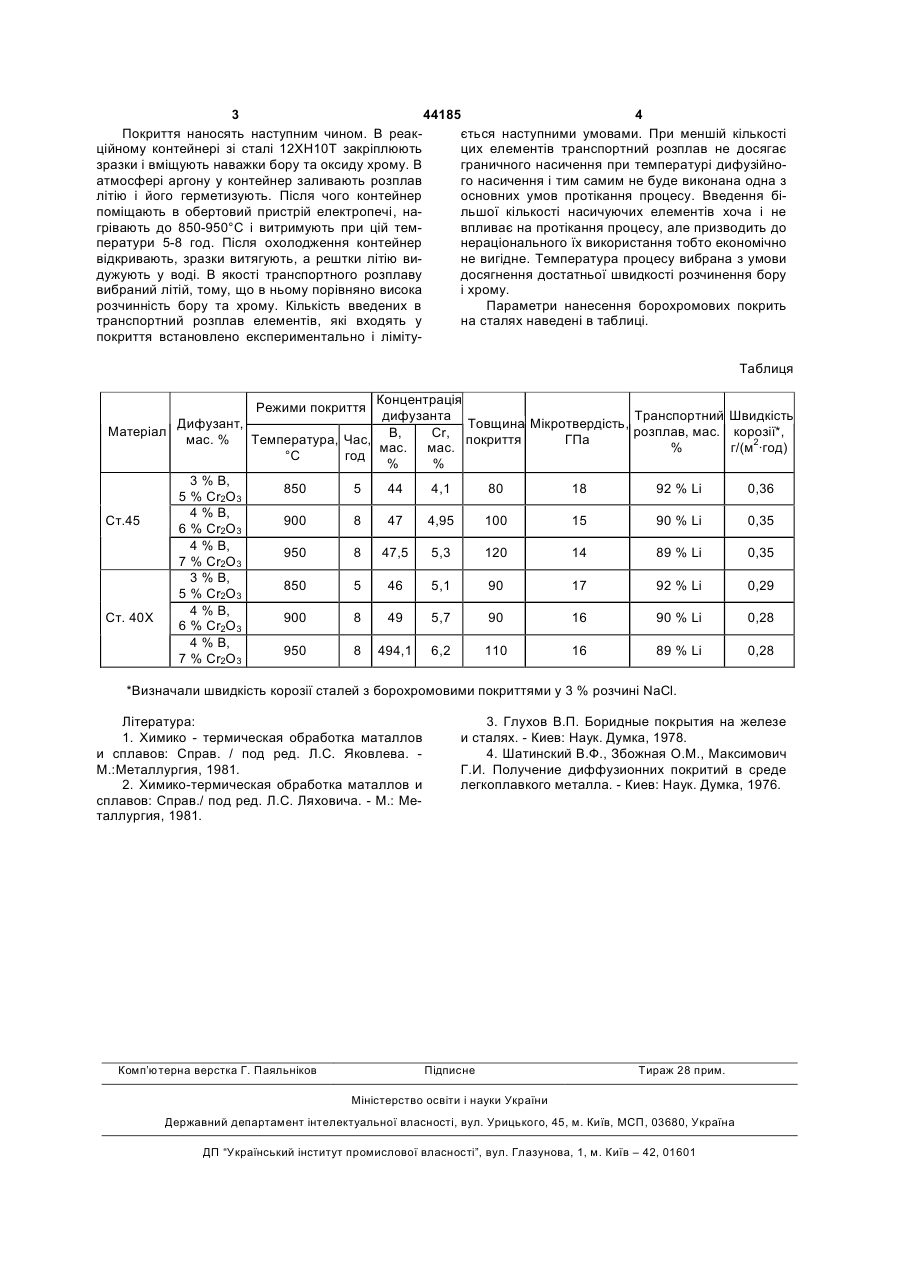

Спосіб нанесення дифузійних борохромових покрить на сталях, який полягає в дифузійному насиченні виробів в розплаві легкоплавкого металу, у який введено елементи покриття, який відрізняється тим, що насичення виконують при 850950 °С і витримують при цій температури 5-8 год. в розплаві літію, а як насичуючі елементи використовують бор і оксид хрому в кількості 3-4 мас. %, 57 мас. %, відповідно. (19) (21) u200903041 (22) 31.03.2009 (24) 25.09.2009 (46) 25.09.2009, Бюл.№ 18, 2009 р. (72) ШИРОКОВ ВОЛОДИМИР ВОЛОДИМИРОВИЧ, АРЕНДАР ЛЮБОМИР АНАТОЛІЙОВИЧ, РУДКОВСЬКИЙ ЄВГЕН МАР'ЯНОВИЧ, ВАСИЛІВ ХРИСТИНА БРОНІСЛАВІВНА, РАЦЬКА НАДІЯ БОГДАНІВНА (73) ФІЗИКО-МЕХАНІЧНИЙ ІНСТИТУТ ІМ. Г.В.КАРПЕНКА НАН УКРАЇНИ 3 44185 4 Покриття наносять наступним чином. В реакється наступними умовами. При меншій кількості ційному контейнері зі сталі 12ХН10Т закріплюють цих елементів транспортний розплав не досягає зразки і вміщують наважки бору та оксиду хрому. В граничного насичення при температурі дифузійноатмосфері аргону у контейнер заливають розплав го насичення і тим самим не буде виконана одна з літію і його герметизують. Після чого контейнер основних умов протікання процесу. Введення біпоміщають в обертовий пристрій електропечі, нальшої кількості насичуючих елементів хоча і не грівають до 850-950°С і витримують при цій темвпливає на протікання процесу, але призводить до ператури 5-8 год. Після охолодження контейнер нераціонального їх використання тобто економічно відкривають, зразки витягують, а рештки літію вине вигідне. Температура процесу вибрана з умови дужують у воді. В якості транспортного розплаву досягнення достатньої швидкості розчинення бору вибраний літій, тому, що в ньому порівняно висока і хрому. розчинність бору та хрому. Кількість введених в Параметри нанесення борохромових покрить транспортний розплав елементів, які входять у на сталях наведені в таблиці. покриття встановлено експериментально і лімітуТаблиця Концентрація дифузанта Транспортний Швидкість Дифузант, Товщина Мікротвердість, Матеріал розплав, мас. корозії*, B, Сr, мас. % покриття ГПа Температура, Час, % г/(м2·год) мас. мас. °С год % % 3 % В, 850 5 44 4,1 80 18 92 % Li 0,36 5 % Сr2О3 4 % В, Ст.45 900 8 47 4,95 100 15 90 % Li 0,35 6 % Сr2О3 4 % В, 950 8 47,5 5,3 120 14 89 % Li 0,35 7 % Сr2О3 3 % В, 850 5 46 5,1 90 17 92 % Li 0,29 5 % Сr2О3 4 % В, Ст. 40Х 900 8 49 5,7 90 16 90 % Li 0,28 6 % Сr2О3 4 % В, 950 8 494,1 6,2 110 16 89 % Li 0,28 7 % Сr2О3 Режими покриття *Визначали швидкість корозії сталей з борохромовими покриттями у 3 % розчині NaCl. Література: 1. Химико - термическая обработка маталлов и сплавов: Справ. / под ред. Л.С. Яковлева. М.:Металлургия, 1981. 2. Химико-термическая обработка маталлов и сплавов: Справ./ под ред. Л.С. Ляховича. - М.: Металлургия, 1981. Комп’ютерна верстка Г. Паяльніков 3. Глухов В.П. Боридные покрытия на железе и сталях. - Киев: Наук. Думка, 1978. 4. Шатинский В.Ф., Збожная О.М., Максимович Г.И. Получение диффузионних покритий в среде легкоплавкого металла. - Киев: Наук. Думка, 1976. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
