Подрібнювач
Номер патенту: 44274
Опубліковано: 25.09.2009
Автори: Нечаєв Григорій Іванович, Турушин Володимир Олександрович, Ленич Сергій Васильович
Формула / Реферат
Подрібнювач, що містить корпус із завантажувальним пристроєм, розгінну трубу, сопло, подрібнювальну камеру з розмельною плитою і вивідну трубу, який відрізняється тим, що подрібнювальну камеру виконано у вигляді зигзагоподібної труби, а розмельна плита виконана як футерована похила вставка, розміщена у кожному коліні зигзагоподібної труби.
Текст

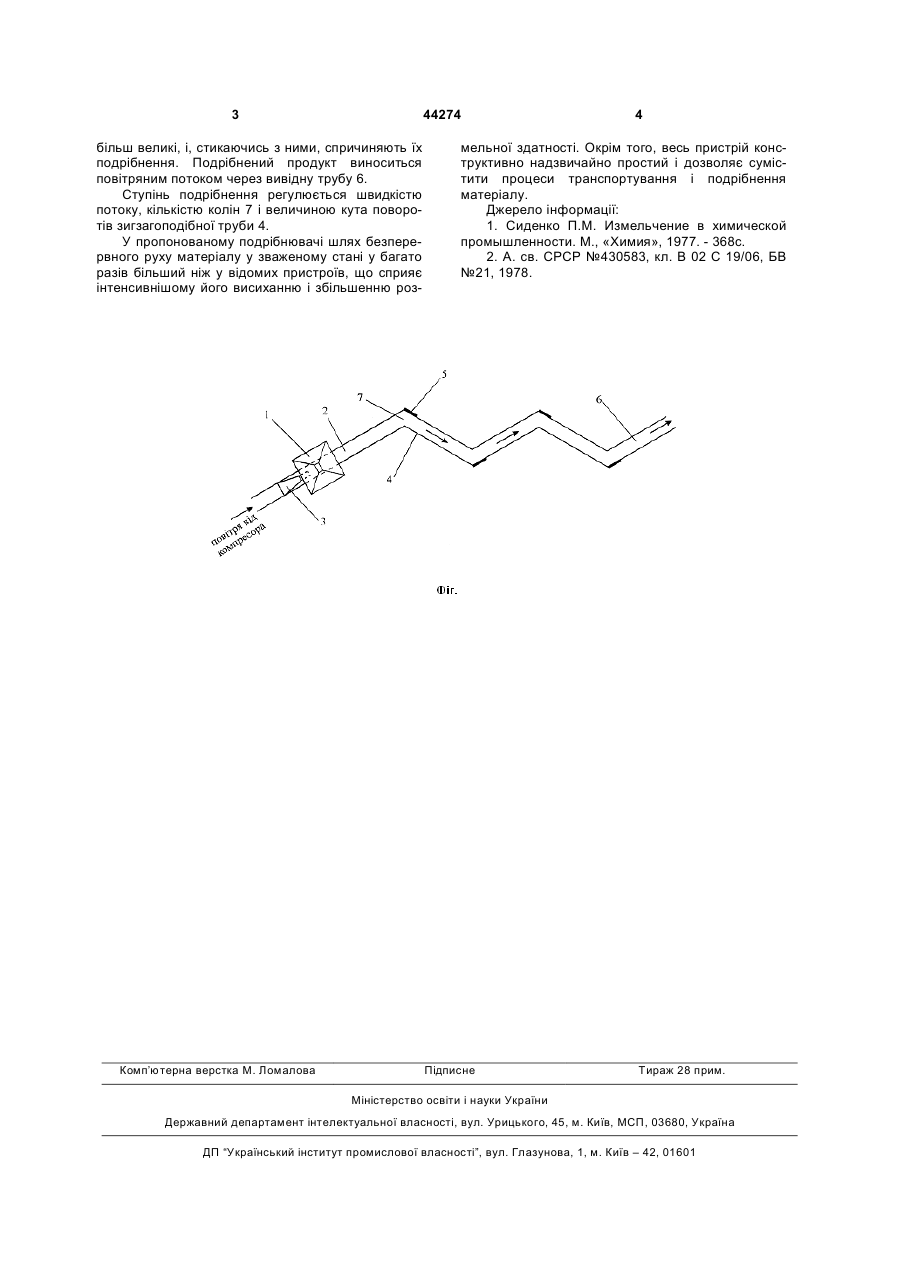

Подрібнювач, що містить корпус із завантажувальним пристроєм, розгінну трубу, сопло, подрібнювальну камеру з розмельною плитою і вивідну трубу, який відрізняється тим, що подрібнювальну камеру виконано у вигляді зигзагоподібної труби, а розмельна плита виконана як футерована похила вставка, розміщена у кожному коліні зигзагоподібної труби. (19) (21) u200904408 (22) 05.05.2009 (24) 25.09.2009 (46) 25.09.2009, Бюл.№ 18, 2009 р. (72) ТУРУШИН ВОЛОДИМИР ОЛЕКСАНДРОВИЧ, НЕЧАЄВ ГРИГОРІЙ ІВАНОВИЧ, ЛЕНИЧ СЕРГІЙ ВАСИЛЬОВИЧ (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ 3 44274 більш великі, і, стикаючись з ними, спричиняють їх подрібнення. Подрібнений продукт виноситься повітряним потоком через вивідну трубу 6. Ступінь подрібнення регулюється швидкістю потоку, кількістю колін 7 і величиною кута поворотів зигзагоподібної труби 4. У пропонованому подрібнювачі шлях безперервного руху матеріалу у зваженому стані у багато разів більший ніж у відомих пристроїв, що сприяє інтенсивнішому його висиханню і збільшенню роз Комп’ютерна верстка М. Ломалова 4 мельної здатності. Окрім того, весь пристрій конструктивно надзвичайно простий і дозволяє сумістити процеси транспортування і подрібнення матеріалу. Джерело інформації: 1. Сиденко П.М. Измельчение в химической промышленности. М., «Химия», 1977. - 368с. 2. А. св. СРСР №430583, кл. В 02 С 19/06, БВ №21, 1978. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCrusher
Автори англійськоюTurushyn Volodymyr Oleksandrovych, Nechaiev Hryhorii Ivanovych, Lenych Serhii Vasyloivych
Назва патенту російськоюИзмельчитель
Автори російськоюТурушин Владимир Александрович, Нечаев Григорий Иванович, Ленич Сергей Васильевич
МПК / Мітки
МПК: B02C 19/00, B02C 23/06
Мітки: подрібнювач
