Ежекторна пилоприбиральна насадка

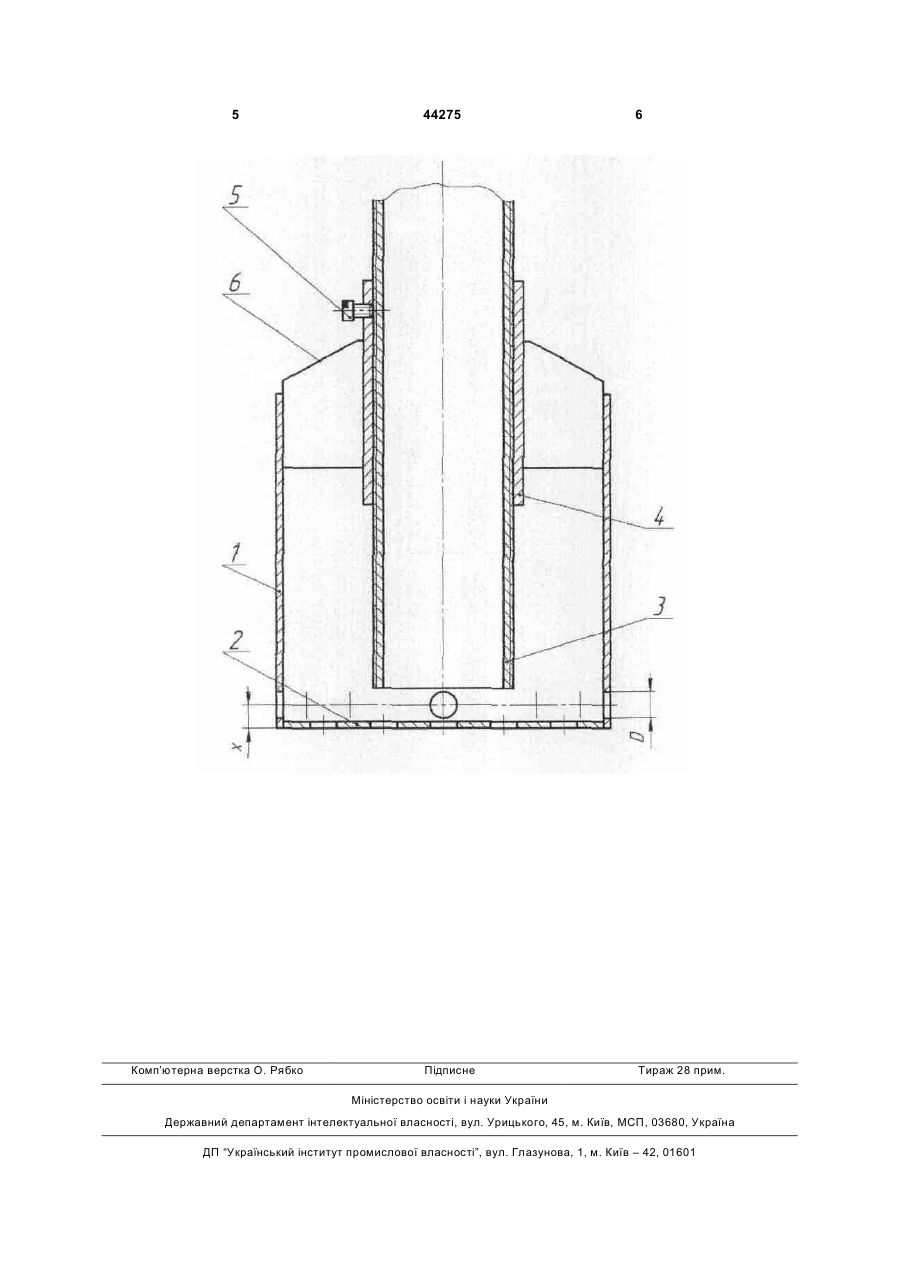

Ежекторна пилоприбиральна насадка, що містить корпус циліндричної форми, на нижньому 3 Недолік відомої ежекторної пилоприбиральної насадки в тому, що кріплення всмоктуючого патрубка у втулці за допомогою тільки фіксатора малоефективне, оскільки в процесі роботи при переміщенні насадки вгору, вниз, у боки можливе мимовільне ослаблення кріплення. При опусканні корпусу ежекторної насадки в купу пилу затруднено початкове всмоктування пилу і відбувається всмоктування тієї частини сипкого матеріалу, який знаходиться тільки під корпусом, і для подальшого прибирання пилу необхідно піднімати та опускати насадку в купу, що залишилась, а це і додаткове фізичне зусилля оператора-прибиральника і зайвий час. Відомі пилоприбиральні насадки мають низьку ефективність і продуктивність. Розробка пилозаборних насадок і пиловловлювачів для вакуумного прибирання просипу і пилу, що осів, є актуальною проблемою. В основу корисної моделі поставлено завдання удосконалення ежекторної пилоприбиральної насадки шляхом модернізації корпусу насадки і кріплення втулки з патрубком, що приведе до підвищення продуктивності насадки, скоротить час прибирання, полегшить роботу операторуприбиральнику. Для досягнення поставленого завдання в запропонованій ежекторній пилоприбиральній насадці, що містить корпус цилінричної форми, обмежувальну перегородку у вигляді грат у нижньому торці корпусу, всмоктуючий патрубок у втулці, закріплений фіксатором, ребра жорсткості, згідно корисної моделі, в корпусі насадки на висоті х мм від нижнього краю по всьому колу виконані n отворів діаметром D мм з кутом повороту j° (від 10° до 45°), залежним від кількості і властивості пилу, а всмоктуючий патрубок і втулку виконано з ходовою різьбою для поліпшення технічних характеристик насадки в цілому. У процесі роботи оператораприбиральника регулювання відстані від обмежувальних ґрат до патрубка, залежно від розрідження у всмоктуючій системі, стану пилу і з метою зміни швидкості всмоктування пилу, відбувати 44275 4 меться легше і це сприятиме інтенсифікації процесу пилоприбирання. Наявність цих ознак, що відрізняють пилоприбиральну насадку, яка заявляється, від відомої, обраної за прототип, у сукупності забезпечує рішення поставленого завдання. Суть корисної моделі пояснюється кресленням, де зображена ежекторна пилоприбиральна насадка, що містить корпус 1 циліндричної форми з n отворами діаметром D, розташованими з кутом повороту j° (від 10° до 45°), залежним від кількості і властивості пилу, по всьому колу на відстані х від нижнього краю, обмежувальну перегородку 2 у вигляді ґрат, всмоктуючий патрубок 3, нижній торець якого розміщено від нижнього торця корпусу 1 на деякій відстані, втулку 4 з ходовою різьбою, через яку проходить всмоктуючий патрубок 3 з ходовою різьбою і в якій він переміщується і закріплюється фіксатором 5, ребра жорсткості 6, за допомогою яких втулка 4 закріплюється з внутрішнього боку корпусу 1 насадки. Ежекторна пилоприбиральна насадка функціонує наступним чином. Її підводять до просипу пилу, опускають у нього, відбувається всмоктування порошинок крізь обмежувальну перегородку 2 у вигляді ґрат і крізь отвори, що виконано по нижньому краю корпусу 1, За допомогою отворів активізується шар сипкого матеріалу і видалення купи просипу відбувається швидше. З'єднання всмоктуючого патрубка 3, втулки 4 за допомогою їх ходової різьби і фіксатора 5 дозволяє в процесі прибирання регулювати відстань від торця патрубка 3 до обмежувальної перегородки 2, виконаної у вигляді ґрат. Таке з'єднання також дозволяє легко змінити дану ежекторну пилоприбиральну насадку на іншу, необхідну для прибирання не купи, а шару просипу. Застосування ежекторної пилоприбиральної насадки відповідно до корисної моделі показало, що така насадка має малу вагу, проста і зручна в експлуатації, і, головне, забезпечує високу якість пилоприбирання, особливо з куп, а також полегшує роботу оператору-прибиральнику. 5 Комп’ютерна верстка О. Рябко 44275 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
