Подрібнювач і спосіб подрібнювання

1. Подрібнювач, до складу якого входить повітродувна труба, що містить трубку Вентурі, засоби переміщення повітря, для утворення повітряного потоку крізь вказану трубку Вентурі зі швидкістю Мах=1 або швидше, і вхідний отвір до вказаної труби вище по течії від вказаної трубки Вентурі, крізь який куски крихкого матеріалу можуть надходити до вказаної труби, вказані засоби переміщення повітря мають всмоктуючий вхідний отвір, з'єднаний з вихідним отвором вказаної трубки Вентурі.

2. Подрібнювач за п. 1, який відрізняється тим, що вказаними засобами переміщення повітря є відцентрований вентилятор, всмоктуючий вхідний отвір якого є коаксіальним з ротором вентилятора, а його вихідний отвір є тангенціальним відносно ротора вентилятора.

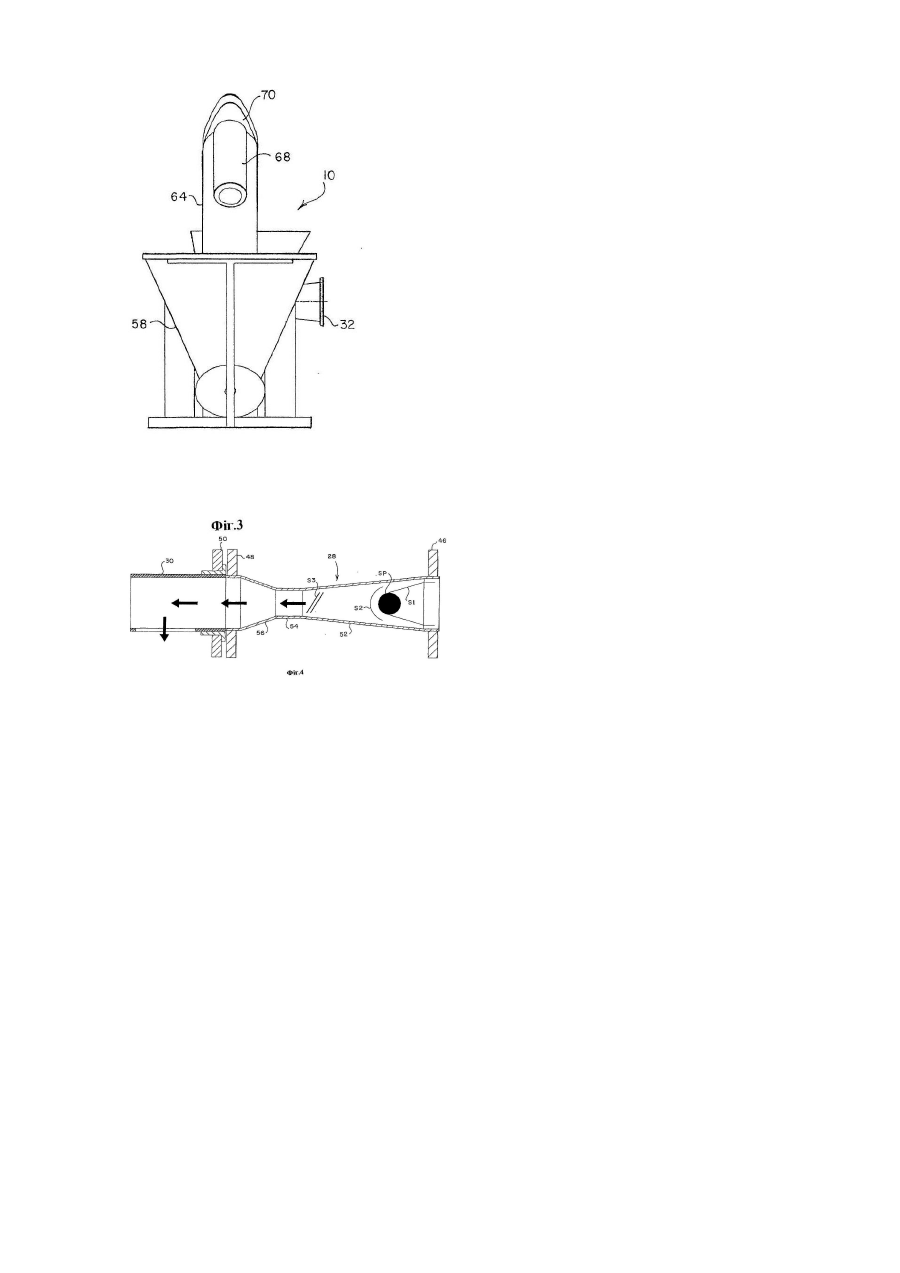

3. Подрібнювач за п. 1, який відрізняється тим, що вказана трубка Вентурі містить горло, звужувану частину, яка зменшується по площі перерізу від її кінця входу повітря до вказаного горла, і розширну частину, яка збільшується по площі перерізу від указаного горла до її кінця виходу повітря.

4. Подрібнювач за п. 3, який відрізняється тим, що вказані частини обидві є круглими в поперечному перерізі.

5. Подрібнювач за п. 1, який відрізняється тим, що містить засоби для просіювання матеріалу, що потребує подрібнювання, для того, щоб перешкодити попаданню до вказаної трубки Вентурі кусків з розмірами більшими, ніж наперед визначено.

6. Подрібнювач за п. 1, який відрізняється тим, що містить засоби для подавання вказаних суцільних кусків матеріалу у вигляді потоку кусків, котрі відокремлені один від одного в напрямку їхнього руху.

7. Подрібнювач за п. 6, який відрізняється тим, що вказані засоби містять похилий шнековий транспортер для піднімання кусків, що проходять крізь сито, яке перешкоджає кускам з розмірами більшими, ніж наперед визначено, попадати на вказаний транспортер, причому куски вивантажуються з верхнього кінця транспортера так, що вони падають у вказану трубу.

8. Спосіб подрібнювання крихкого матеріалу, в якому повітря всмоктується крізь трубку Вентурі зі швидкістю рівною або більшою ніж Мах=1, а куски матеріалу, що потребує подрібнення, захоплюються повітрям, яке надходить до трубки Вентурі, так, що вони вносяться в трубку Вентурі повітряним потоком.

9. Спосіб подрібнювання за п. 8, який відрізняється тим, що включає відокремлення вказаних кусків в потоці кусків, які надходять до вказаної трубки Вентурі послідовно.

10. Спосіб за п. 9, який відрізняється тим, що включає просіювання вказаного матеріалу, щоб перешкодити попаданню до вказаної трубку Вентурі кусків матеріалу, більших наперед визначених розмірів.
