Установка підготовки газу

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 44531

Опубліковано: 12.10.2009

Автори: Моісеєв Сергій Вікторович, Купригін Олег Вікторович, Сарапін Володимир Павлович, Бурняшев Аркадій Васильович

Завантажити PDF файл.

Формула / Реферат

Установка підготовки газу, що містить підключену до шлейфа дотискувальну компресорну станцію, вхідний і вихідний колектори, рекуперативний низькотемпературний теплообмінник, сепаратор і турбодетандерний агрегат, яка відрізняється тим, що вона оснащена додатковим рекуперативним теплообмінником, підключеним першою порожниною на вході до шлейфа, на виході - до всмоктувальної лінії дотискувальної компресорної станції, другою порожниною на вході - до нагнітальної лінії дотискувальної компресорної станції, а на виході - до вхідного колектора.

Текст

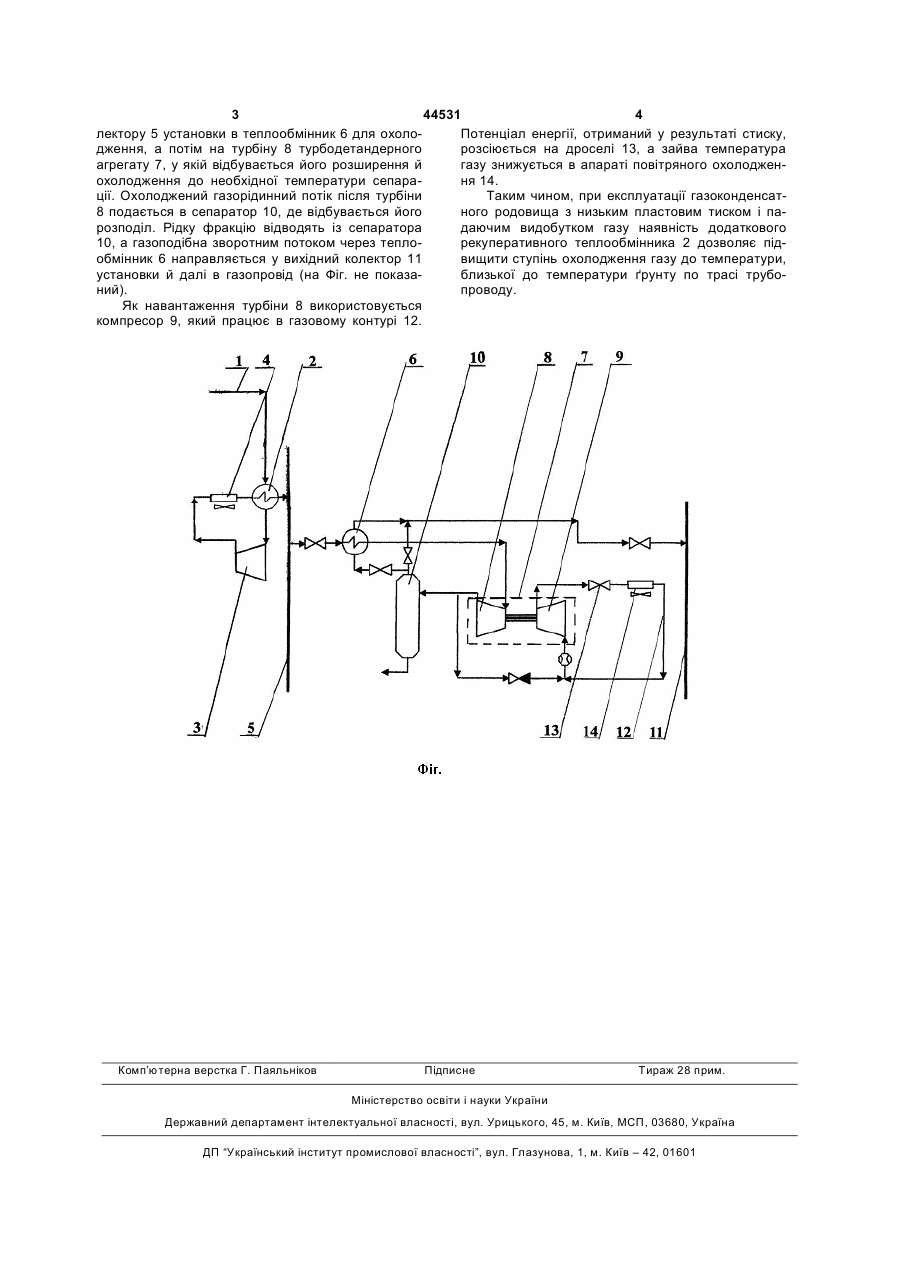

Установка підготовки газу, що містить підключену до шлейфа дотискувальну компресорну ста 3 44531 4 лектору 5 установки в теплообмінник 6 для охолоПотенціал енергії, отриманий у результаті стиску, дження, а потім на турбіну 8 турбодетандерного розсіюється на дроселі 13, а зайва температура агрегату 7, у якій відбувається його розширення й газу знижується в апараті повітряного охолодженохолодження до необхідної температури сепараня 14. ції. Охолоджений газорідинний потік після турбіни Таким чином, при експлуатації газоконденсат8 подається в сепаратор 10, де відбувається його ного родовища з низьким пластовим тиском і парозподіл. Рідку фракцію відводять із сепаратора даючим видобутком газу наявність додаткового 10, а газоподібна зворотним потоком через теплорекуперативного теплообмінника 2 дозволяє підобмінник 6 направляється у вихідний колектор 11 вищити ступінь охолодження газу до температури, установки й далі в газопровід (на Фіг. не показаблизької до температури ґрунту по трасі трубоний). проводу. Як навантаження турбіни 8 використовується компресор 9, який працює в газовому контурі 12. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Plant for gas treatment

Автори англійською

Kupryhin Oleh Viktorovych, Moiseiev Serhii Viktorovych, Burniashev Arkadii Vasyliovych, Sarapin Volodymyr Pavlovych

Назва патенту російською

Установка подготовки газа

Автори російською

Купрыгин Олег Викторович, Моисеев Сергей Викторович, Бурняшев Аркадий Васильевич, Сарапин Владимир Павлович

МПК / Мітки

МПК: F25B 11/00

Мітки: підготовки, газу, установка
