Установка для підготовки газу до транспортування методом низькотемпературної сепарації

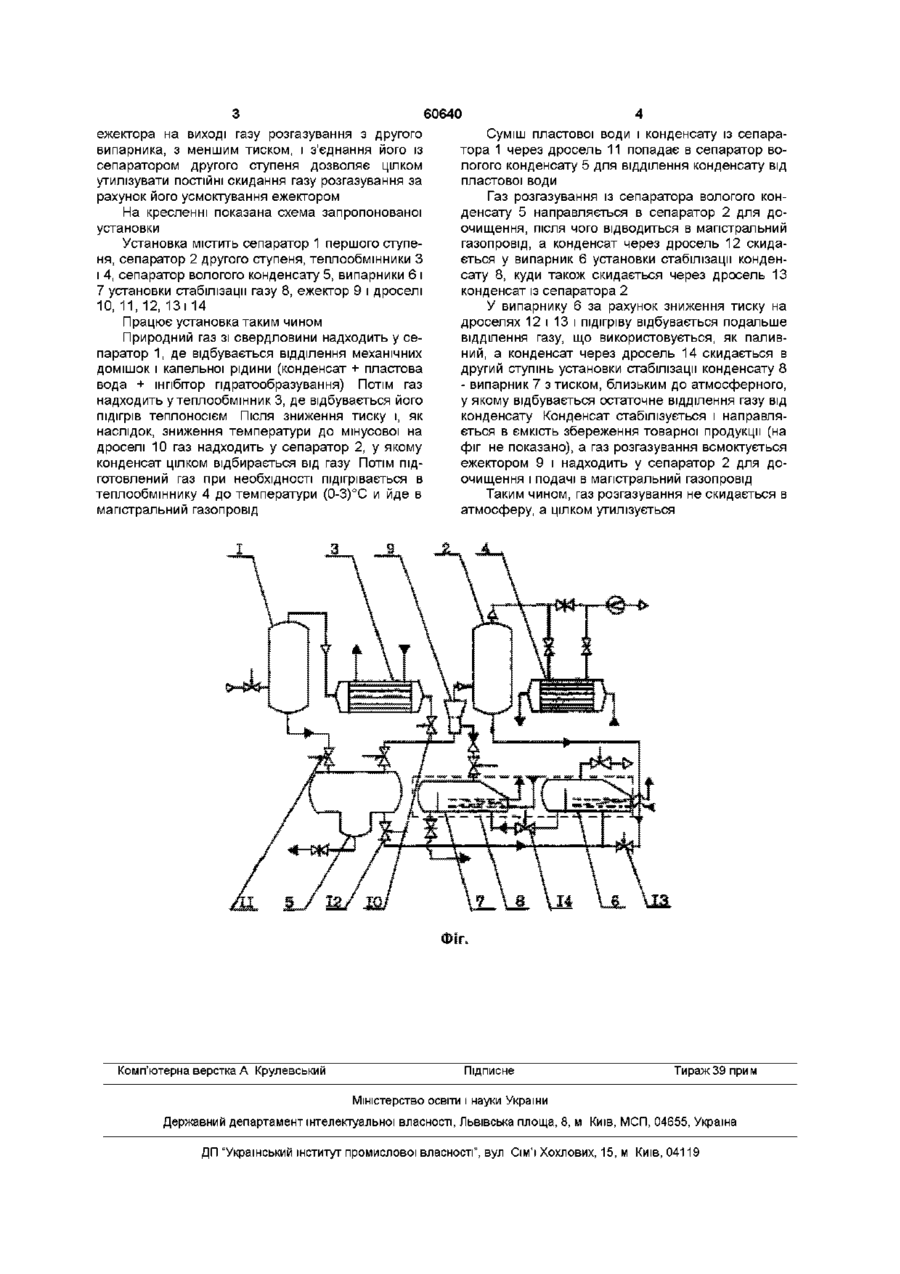

Установка для підготовки газу до транспортування методом низькотемпературної сепарації, що містить сепаратори першого і другого ступеня, теплообмінники, дроселі, сепаратор вологого конденсату, ежектор і установку стабілізації конденсату, яка відрізняється тим, що установка стабілізації конденсату виконана у вигляді двох випарників, один із яких трубопроводами з'єднаний через дроселі із сепаратором другого ступеня і сепаратором вологого конденсату, а ежектор установлений на виході газу розгазування з другого випарника і з'єднаний із сепаратором другого ступеня Винахід відноситься до промислових установок для підготовки газу до транспортування шляхом відділення з нього води й вуглеводородного конденсату методом низькотемпературної сепарації і може бути використаний в газовій промисловості, зокрема на малодебітних родовищах і окремих свердловинах Відома установка для підготовки газу до транспортування методом низькотемпературної сепарації (див патент України на винахід №24328А, МПК 6 F25B3/06, F25B3/08), що складається із сепараторів першого і другого ступеня, теплообмінників, дроселів, сепаратора вологого конденсату, установки стабілізації конденсату і блока підігріву теплоносія Відома установка має недостатню ефективність процесу обробки газу через скидання газу розгазування з установки стабілізації конденсату в атмосферу Найбільш близькою до запропонованого технічного рішення є установка для підготовки газу до транспортування методом низькотемпературної сепарації (см И Т Балыбердина «Физические методы переработки и использование газа», М , Недра, 1988, стр 153-154, рис 49), що містить сепаратори першого і другого ступеня, теплообмінники, дроселі, сепаратор вологого конденсату, ежектор і установку стабілізації конденсату Сирий газ надходить на перший ступінь сепарації, потім дроселюється і надходить у низькотемпературний сепаратор, ВІДКІЛЯ подається в магістральний газопровід Вивітрений конденсат надходить на стабілізацію в установку стабілізації конденсату, де відбувається остаточне вивітрювання газу Недоліком такої установки є низька ефективність роботи, тому що газ розгазування скидається в атмосферу з установки стабілізації конденсату В основу винаходу поставлена задача удосконалення установки для підготовки газу до транспортування шляхом виконання установки стабілізації конденсату у вигляді двох випарників, у яких тиск знижується ступінчато, і установлення ежектора на виході з другого випарника здійснити повну утилізацію газу розгазування і підвищити ефективність установки Поставлена задача вирішується за рахунок того, що у ВІДОМІЙ установці для підготовки газу до транспортування методом низькотемпературної сепарації, що містить сепаратори першого і другого ступеня, теплообмінники, дроселі, сепаратор вологого конденсату, ежектор і установку стабілізації конденсату, остання виконана у вигляді двох випарників, один із яких трубопроводами з'єднаний через дроселі із сепаратором другого ступеня і сепаратором вологого конденсату, а ежектор установлений на виході газу розгазування з другого випарника та з'єднаний із сепаратором другого ступеня Виконання установки стабілізації конденсату у вигляді двох випарників зі ступінчатим зниженням тиску, один із яких, з більшим тиском, з'єднаний через дроселі із сепаратором другого ступеня і сепаратором вологого конденсату, і установка (О о (О 60640 ежектора на виході газу розгазування з другого випарника, з меншим тиском, і з'єднання його із сепаратором другого ступеня дозволяє цілком утилізувати ПОСТІЙНІ скидання газу розгазування за рахунок його усмоктування ежектором На кресленні показана схема запропонованої установки Установка містить сепаратор 1 першого ступеня, сепаратор 2 другого ступеня, теплообмінники З і 4, сепаратор вологого конденсату 5, випарники 6 і 7 установки стабілізації газу 8, ежектор 9 і дроселі 10, 1 1 , 12, 13 і 14 Працює установка таким чином Природний газ зі свердловини надходить у сепаратор 1, де відбувається відділення механічних домішок і капельної рідини (конденсат + пластова вода + інгібітор пдратообразування) Потім газ надходить у теплообмінник 3, де відбувається його підігрів теплоносієм Після зниження тиску і, як наслідок, зниження температури до мінусової на дроселі 10 газ надходить у сепаратор 2, у якому конденсат цілком відбирається від газу Потім підготовлений газ при необхідності підігрівається в теплообміннику 4 до температури (0-3)°С и йде в магістральний газопровід Комп'ютерна верстка А Крулевський Суміш пластової води і конденсату із сепаратора 1 через дросель 11 попадає в сепаратор вологого конденсату 5 для відділення конденсату від пластової води Газ розгазування із сепаратора вологого конденсату 5 направляється в сепаратор 2 для доочищення, після чого відводиться в магістральний газопровід, а конденсат через дросель 12 скидається у випарник 6 установки стабілізації конденсату 8, куди також скидається через дросель 13 конденсат із сепаратора 2 У випарнику 6 за рахунок зниження тиску на дроселях 12 і 13 і підігріву відбувається подальше відділення газу, що використовується, як паливний, а конденсат через дросель 14 скидається в другий ступінь установки стабілізації конденсату 8 - випарник 7 з тиском, близьким до атмосферного, у якому відбувається остаточне відділення газу від конденсату Конденсат стабілізується і направляється в ємкість збереження товарної продукції (на фіг не показано), а газ розгазування всмоктується ежектором 9 і надходить у сепаратор 2 для доочищення і подачі в магістральний газопровід Таким чином, газ розгазування не скидається в атмосферу, а цілком утилізується Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
