Формула / Реферат

Установка промислової підготовки вуглеводневого газу, яка містить послідовно з'єднані вхідний колектор, сепаратор, дотискну компресорну станцію, до складу якої входять компресори та апарати повітряного охолодження газу, теплообмінник для охолодження прямого потоку газу, розширювальний пристрій та низькотемпературний сепаратор, яка відрізняється тим, що установка містить додатково встановлений сепаратор, який з'єднаний з колектором високонапірного газу та підключений до виходу дотискної компресорної станції.

Текст

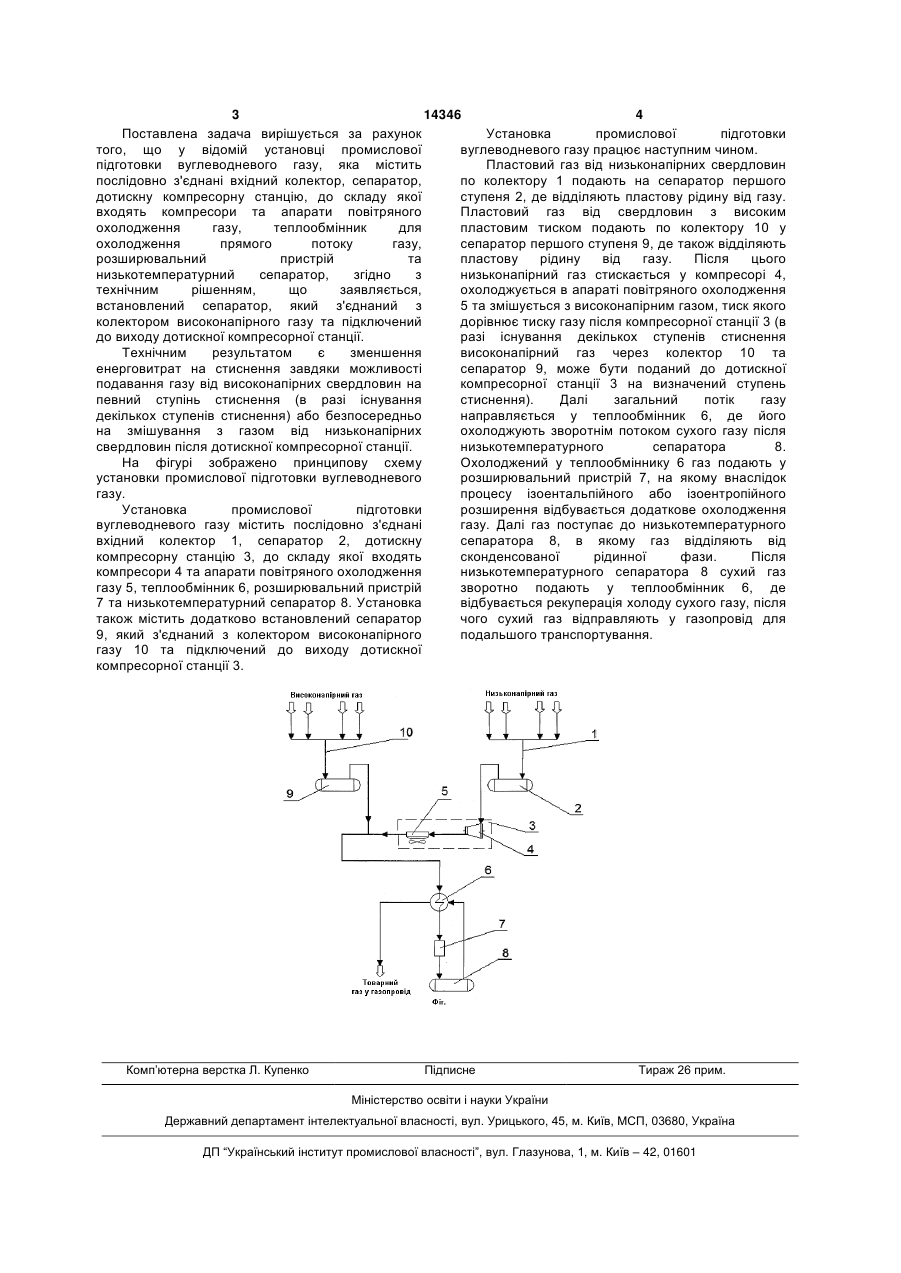

Установка промислової підготовки вуглеводневого газу, яка містить послідовно з'єднані вхідний колектор, сепаратор, дотискну компресорну станцію, до складу якої входять компресори та апарати повітряного охолодження газу, теплообмінник для охолодження прямого потоку газу, розширювальний пристрій та низькотемпературний сепаратор, яка відрізняється тим, що установка містить додатково встановлений сепаратор, який з'єднаний з колектором високонапірного газу та підключений до виходу дотискної компресорної станції. (19) (21) u200510510 (22) 07.11.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Бондаревська Лідія Олексіївна, Євсєєв Олексій Вадимович, Алексєєв Олексій Володимирович, Атаманчук Ігор Степанович, Хомин Іван Іванович, Мельничук Руслан Миколайович, Сілецький Андрій Олександрович, Максименко Андрій Геннадійович, Кіндзерський Володимир Іванович (73) ДОЧІРНЯ КОМПАНІЯ "УКРГАЗВИДОБУВАННЯ" НАЦІОНАЛЬНОЇ АКЦІОНЕРНОЇ КОМПАНІЇ "НАФТОГАЗ УКРАЇНИ" 3 14346 4 Поставлена задача вирішується за рахунок Установка промислової підготовки того, що у відомій установці промислової вуглеводневого газу працює наступним чином. підготовки вуглеводневого газу, яка містить Пластовий газ від низьконапірних свердловин послідовно з'єднані вхідний колектор, сепаратор, по колектору 1 подають на сепаратор першого дотискну компресорну станцію, до складу якої ступеня 2, де відділяють пластову рідину від газу. входять компресори та апарати повітряного Пластовий газ від свердловин з високим охолодження газу, теплообмінник для пластовим тиском подають по колектору 10 у охолодження прямого потоку газу, сепаратор першого ступеня 9, де також відділяють розширювальний пристрій та пластову рідину від газу. Після цього низькотемпературний сепаратор, згідно з низьконапірний газ стискається у компресорі 4, технічним рішенням, що заявляється, охолоджується в апараті повітряного охолодження встановлений сепаратор, який з'єднаний з 5 та змішується з високонапірним газом, тиск якого колектором високонапірного газу та підключений дорівнює тиску газу після компресорної станції 3 (в до виходу дотискної компресорної станції. разі існування декількох ступенів стиснення Технічним результатом є зменшення високонапірний газ через колектор 10 та енерговитрат на стиснення завдяки можливості сепаратор 9, може бути поданий до дотискної подавання газу від високонапірних свердловин на компресорної станції 3 на визначений ступень певний ступінь стиснення (в разі існування стиснення). Далі загальний потік газу декількох ступенів стиснення) або безпосередньо направляється у теплообмінник 6, де його на змішування з газом від низьконапірних охолоджують зворотнім потоком сухого газу після свердловин після дотискної компресорної станції. низькотемпературного сепаратора 8. На фігурі зображено принципову схему Охолоджений у теплообміннику 6 газ подають у установки промислової підготовки вуглеводневого розширювальний пристрій 7, на якому внаслідок газу. процесу ізоентальпійного або ізоентропійного Установка промислової підготовки розширення відбувається додаткове охолодження вуглеводневого газу містить послідовно з'єднані газу. Далі газ поступає до низькотемпературного вхідний колектор 1, сепаратор 2, дотискну сепаратора 8, в якому газ відділяють від компресорну станцію 3, до складу якої входять сконденсованої рідинної фази. Після компресори 4 та апарати повітряного охолодження низькотемпературного сепаратора 8 сухий газ газу 5, теплообмінник 6, розширювальний пристрій зворотно подають у теплообмінник 6, де 7 та низькотемпературний сепаратор 8. Установка відбувається рекуперація холоду сухого газу, після також містить додатково встановлений сепаратор чого сухий газ відправляють у газопровід для 9, який з'єднаний з колектором високонапірного подальшого транспортування. газу 10 та підключений до виходу дотискної компресорної станції 3. Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
