Машина для внесення мінеральних добрив

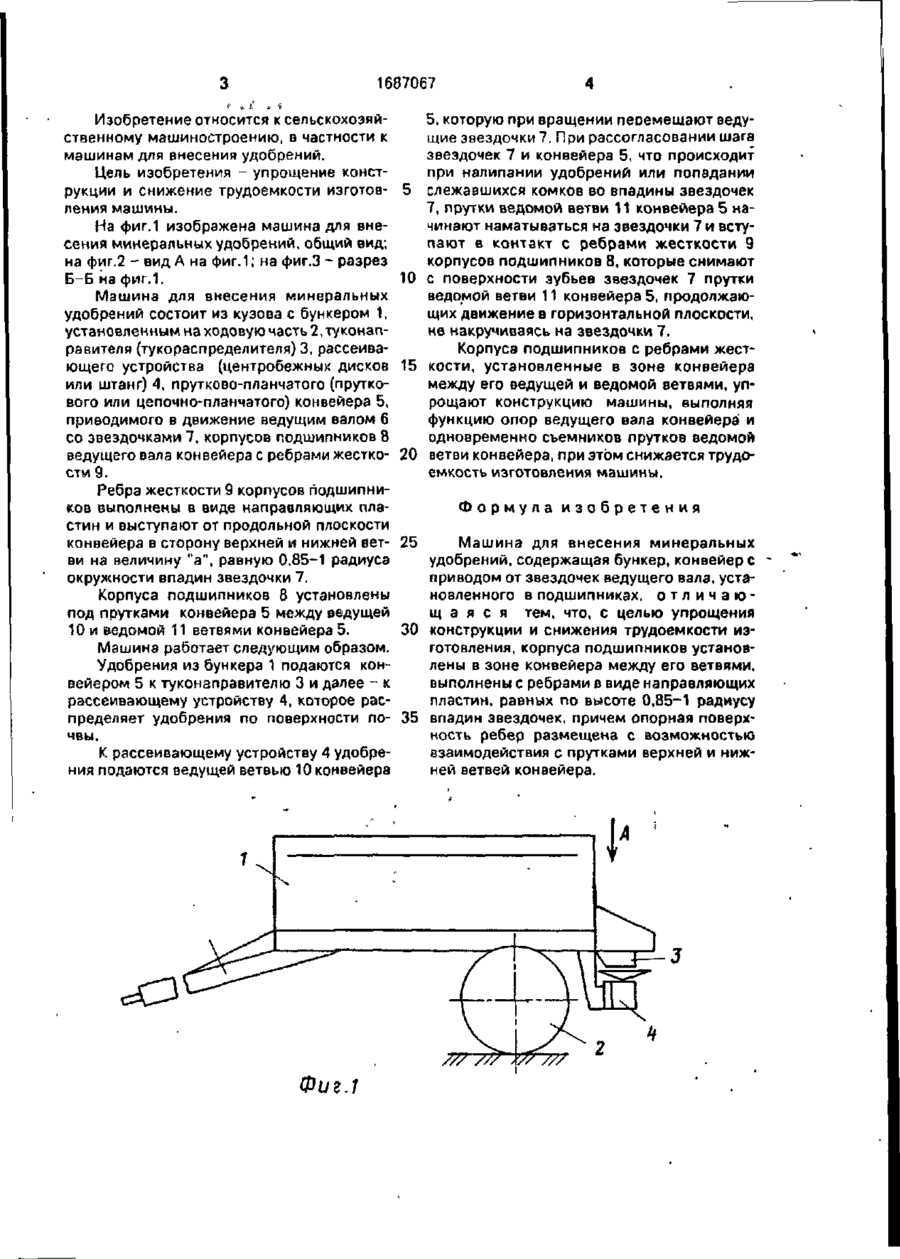

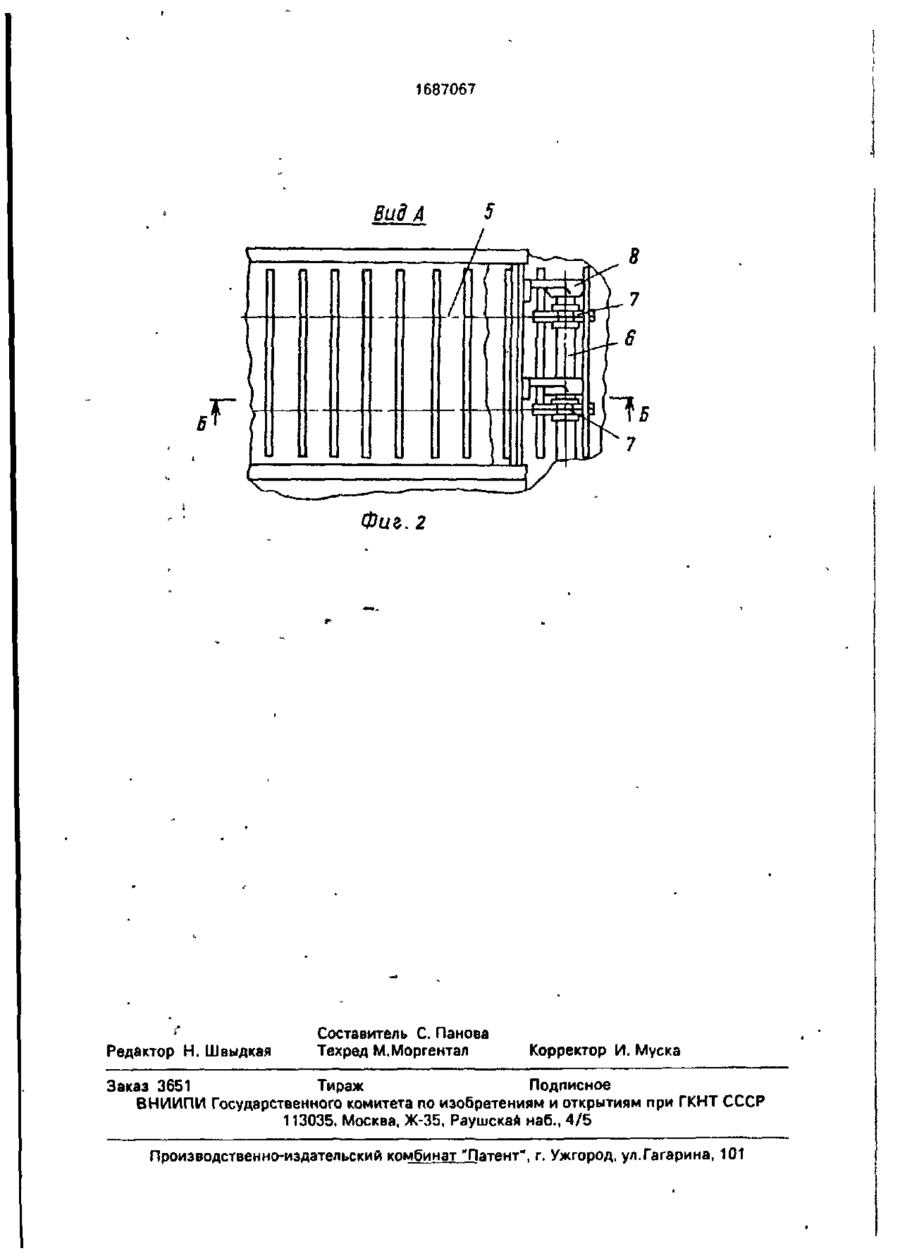

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) з (її) 687067 А1 А01 С 15/00, 17/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР * , К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21)4733314/15 (22)29.08.89 (46)30.10.91. Бюл. Г* 40 (71) Научно-производственное объединение по машинам для почвообработки, подготовки и внесения в почву минеральных удобрений (72) Н.Н.Коцюба. А.А.Гординский, В.Е.Шестаков и Е.А.Готлиб (53)631.333.5(088.8) (56) Авторское свидетельство СССР Ne 1049004, кл. А 01 С 17/00, 1982. f (54) МАШИНА ДЛЯ ВНЕСЕНИЯ МИНЕРАЛЬНЫХ УДОБРЕНИЙ (57) Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения - повышение конструкции и снижение трудоемкости изготовления. Корпуса подшипников 8 ведущего вала пруткового конвейера установлены в зоне конвейера между его ветвями 10 и 11, снабжены ребрами жесткости 9 в виде направляющих пластин, равных по высоте 0,85-1 радиусу впадин ведущей звездочки 7. Опорная поверхность ребер установлена с возможностью взаимодействия с прутками верхней и нижней ветвей транспортера. 3 ил. в-в /о ? J-ifr - ,., t і О фиг.З f 1687067 Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для внесения удобрений. Цель изобретения - упрощение конструкции и снижение трудоемкости изготовления машины. На фиг.1 изображена машина для внесения минеральных удобрений, общий вид; на фиг.2 - вид А на фиг.1; на фиг.З- разрез Б-Б на фиг.1. Машина для внесения минеральных удобрений состоит из кузова с бункером 1, установленным на ходовую часть 2, туконаправителя (тукораспределителя) 3, рассеивающего устройства (центробежных дисков или штанг) 4, прутково-планчатого (пруткового или цепочно-планчатого) конвейера 5, приводимого в движение ведущим валом 6 со звездочками 7, корпусов подшипников 8 ведущего вала конвейера с ребрами жесткости9. Ребра жесткости 9 корпусов подшипников выполнены в виде направляющих пластин и выступают от продольной плоскости конвейера в сторону верхней и нижней ветви на величину "а", равную 0,85-1 радиуса окружности впадин звездочки 7. Корпуса подшипников 8 установлены под прутками конвейера 5 между ведущей 10 и ведомой 11 ветвями конвейера 5. Машина работает следующим образом. Удобрения из бункера 1 подаются конвейером 5 к туконаправителю 3 и далее - к рассеивающему устройству 4, которое распределяет удобрения по поверхности почвы. К рассеивающему устройству 4 удобрения подаются ведущей ветвью 10 конвейера Фиг.1 5 10 15 20 5, которую при вращении перемешают ведущие звездочки 7. При рассогласовании шага звездочек 7 и конвейера 5, что происходит при налипании удобрений или попадании слежавшихся комков во впадины звездочек 7, прутки ведомой ветви 11 конвейера 5 начинают наматываться на звездочки 7 и вступают в контакт с ребрами жесткости 9 корпусов подшипников 8, которые снимают с поверхности зубьев звездочек 7 прутки ведомой ветви 11 конвейера 5, продолжающих движение в горизонтальной плоскости, не накручиваясь на звездочки 7. Корпуса подшипников с ребрами жесткости, установленные в зоне конвейера между его ведущей и ведомой ветвями, упрощают конструкцию машины, выполняя функцию опор ведущего вала конвейера и одновременно съемников прутков ведомой ветви конвейера, при этом снижается трудоемкость изготовления машины. Формула 25 изобретения Машина для внесения минеральных удобрений, содержащая бункер, конвейер с приводом от звездочек ведущего вала, установленного в подшипниках, о т л и ч а ю щ а я с я тем, что, с целью упрощения 30 конструкции и снижения трудоемкости изготовления, корпуса подшипников установлены в зоне конвейера между его ветвями, выполнены с ребрами в виде направляющих пластин, равных по высоте 0,85-1 радиусу 35 впадин звездочек, причем опорная поверхность ребер размещена с возможностью взаимодействия с прутками верхней и нижней ветвей конвейера. 1687067 Вид 4 Фиг. 2 Редактор Н. Швыдкая Составитель С. Панова Техред М.Моргентал Корректор И, Муска Заказ 3651 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
