Високонапірний електрокалорифер

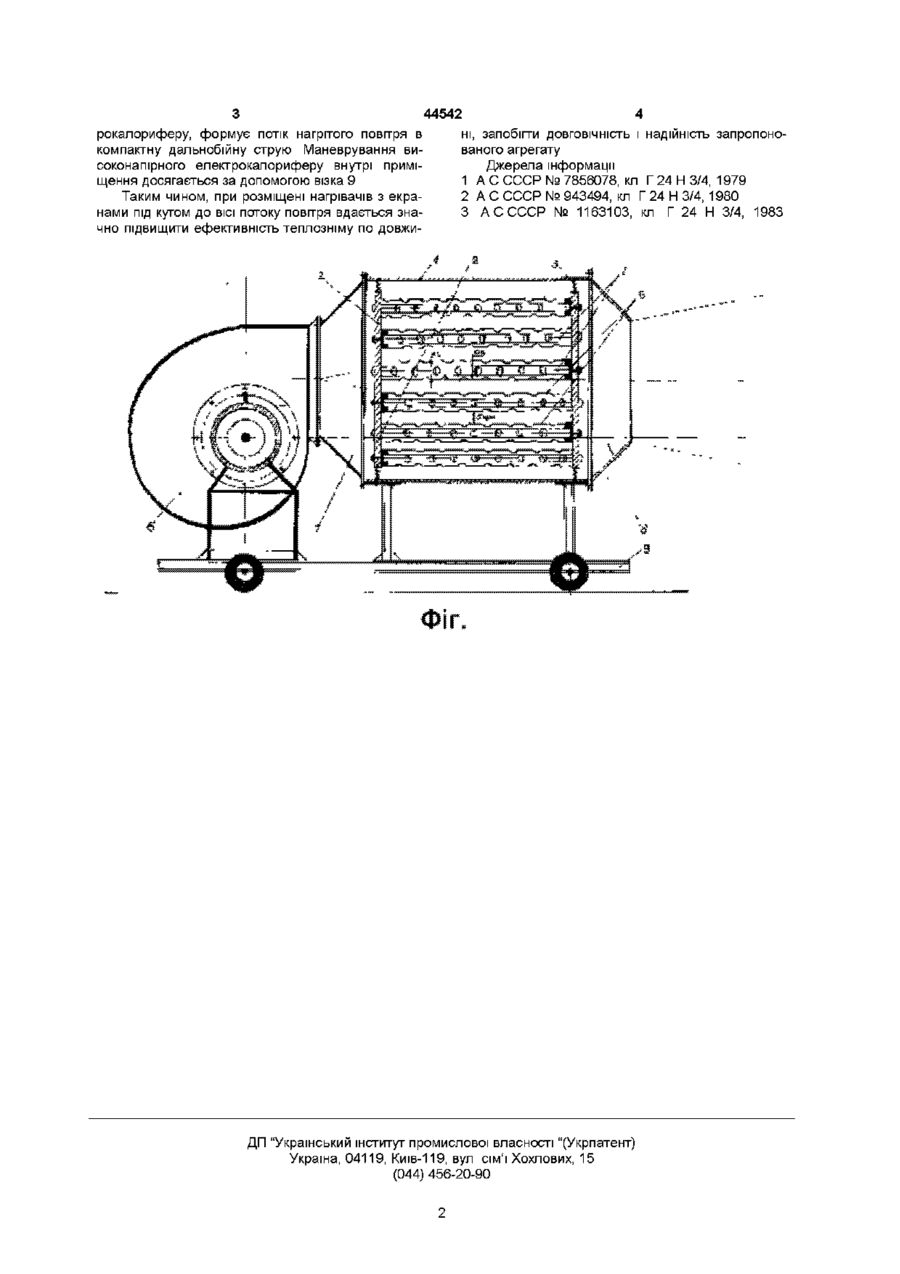

Високонапірний електрокалорифер, який містить у собі пучок нагрівачів, розміщених в корпусі, закріпленими кінцями в каркасі, причому кожний із нагрівачів концентрично має оточуючі перфороровані екрани, який відрізняється тим, що нагрівачі з концентричними перфорованими екранами знаходяться на відстані 5 мм між собою по горизонталі, а по вертикалі утворюють кут між паралельними поперемінними рядами ЗО 90°, на вході встановлено відцентровий вентилятор Винахід відноситься до теплоенергетики і призначений для нагріву повітря ВІДОМІ електрокалорифери, які мають каркас із встановленими в ньому нагрівальними електродами, оточуючими екранами, створюючи канали для проходу повітря (1, 2) Недоліками відомих агрегатів є низька ефективність, обумовлена неповнотою теплозніму, а також недостатньому напорі Найбільш близьким до передбачуваного винаходу є електрокалорифер для нагріву повітря в якому нагрівачі з оточуючими їх екранами розташовані в каркасі паралельно осі потоку повггря , що не дозволяє в повній мірі здійснити теплознім по довжині нагрівачів (3) Задачею винаходу є підвищення потужності, ДОВГОВІЧНОСТІ і ефективності тепло зніму по довжині нагрівачів за рахунок використання відцентрового вентилятора Поставлена задача досягається тим, що нагрівальні електроди з металокераміки із оточуючими їх керамічними перфорірованими екранами розташовані в каркасі горизонтальними передуючими рядами, закріпленими по діагоналі Використання відцентрового вентилятора забезпечить необхідний напір та потужність На фіг 1 зображено високонапірний електрокалорифер, повздовжній розріз Високонапірний електрокалорифер має корпус 1, в якому розміщено каркас 2 у вигляді двох квадратних рамок, які з'єднані з корпусом за допомогою чотирьох пружин 3 До квадратних рамок закріплені своїми кінцями нагрівачі 4 з оточуючими концентричними перфорованими екранами 5, розташованими горизонтальними рядами по діагона лях, які чередуються між собою на відстані 5мм По вертикалі електронагрівачі з екранами по діагоналі утворюють кут ЗО - 90° На вході в корпусії встановлено відцентровий вентилятор 6, який з'єднується між собою за допомогою зрізаної чотирьохгранної піраміди 7, а на виході із корпусу знаходиться чотирьохгранна насадка 8 Маневрування по приміщенню досягається за допомогою візка 9, на якому закріплено електрокалорифер Високонапірний електрокалорифер працює так Включають в електромережу нагрівачі 4 і вентилятор 6 Холодне повітря від високонапірного вентилятора 6 подається в корпус 1, в якому воно нагрівається, за рахунок променистого тепла нагрівачів 4 та концентричне позміщенними навколо них перфорованими, керамічними екранами 5 Нагрівачі 4 з концентрично позміщенними екранами 5 закріплені попарно в каркасі 2 під кутом ЗО - 90°, що дозволяє підвищити ефективність теплообміну від нагрівача 4 до повітря, по його довжині і запобігти перегріву нагрівачів на найбільше теплонапружених ділянках, температура яких досягає 2500 3000°С Екрани 5, з перфорірованими отворами, повинні знаходиться на відстані від нагрівача в залежності від відношення їх діаметрів, але не менше 10 - І2мм, що забезпечить їм ДОВГОВІЧНІСТЬ З'єднувальна чотирьохгранна секція 7, у вигляді зрізаної піраміди, дозволяє регулювати число нагрівачів з екранами, розміщеними на каркасі 2, в корпусі 1 Чотирьохгранна насадка Э ,на виході з елект ю рокалориферу, формує потік нагрітого повітря в компактну дальнобійну струю Маневрування високонапірного електрокалориферу внутрі приміщення досягається за допомогою візка 9 Таким чином, при розміщені нагрівачів з екранами під кутом до ВІСІ потоку повітря вдається значно підвищити ефективність теплозніму по довжи 44542 4 ні, запобігти ДОВГОВІЧНІСТЬ і надійність запропонованого агрегату Джерела інформації 1 А С СССР № 7856078, кл Г 24 Н 3/4, 1979 2 А С СССР № 943494, кл Г 24 Н 3/4, 1980 3 А С СССР № 1163103, кл Г 24 Н 3/4, 1983 ДП "Український інститут промислової власності "(Укрпатент) Україна, 04119, Киів-119, вул сім'ї Хохлових, 15 (044) 456-20-90
