Екранований електроз’єднувач
Номер патенту: 33375
Опубліковано: 15.02.2001
Автори: Сагайдак Василь Андрійович, Ільченко Михайло Юхимович, Ракоїд Микола Дмитрович, Левченко Георгій Тимофійович
Текст
HD1R 13/648, ГО5К9/00 ЕКРАНОВАНИЙ ЕЛЕКТРОЗ'ЄДНУВАЧ Е&нахід належить до галузей телекомунікаційної та комп'ютерної техніки і може бути використаний, наприклад, при доробід персональних комп'ютерів для забезпечення технічного захисту інформації. Вдомо екранований електроз'еднувач що містить розетку і вилку, які охоплені контактуючими один до одного електропровідними екранами за винятком сторін, що стикуються між собою ( див., пат. Японії № 4 - 19677, МПК H01R 13/648, 1992). Нздоліком аналога є низька ефективність екранування електромагнітного випромінювання, що обумовлено нерівномірністю електричного контакту між металевими екранами вилки і розетки та наявністю шдшн, недопустимих при екрануванні високочастотного випромінювання.. №йбільш близьким за технічною суттю до запропонованого є вибраний як прототип екранований електроз'еднувач, що містить розетку і вилку, охоплені металевими екранами за винятком сторін, що стикуються між собою, а також багатопелюсткові пружини, що мають електричні контакти з обома екранами (Пгг. PCT(WO).N° 92Ю8261, МІЖ B31R 13/648, 1992). Недоліком прототипу є недостатня ефективність екранування електромагнітного випромінювання, обумовлена зростанням ширини щілин між пелюстками в кутах електроз'єднувача при введенні вилки в розетку. В основу винаходу поставлено задачу удосконалення конструкції екранованого електроз'єднувача для забезпечення підвищення ефективності екранування електромагнітного випромінювання. ГЬсгавлена задача вирішується тим, що в екранованому електроз'єднувачі, що містить розетку і вилку, охоплені електропровідними екранами за винятком сторін, що стикуються між собою, а також багатопелюсткові пружини, що мають електричні контакти з обома екранами , згідно з винаходом на одному з екранів пружини установлені на двох протилежних сторонах , а на іншому екрані вони установлені на двох інших протилежних сторонах, причому пружини перекривають від краю до краю сторони екранів, на яких вони закріплені. Установка багатопелюсткових пружин на двох протилежних сторонах одного екрана і на двох інших протилежних сторонах іншого екрана таким чином, що пружини перекривають від краю до краю вказані сторони, на яких вони розташовані, дозволяє забезпечити при введенні вилки в розетку однакову ширину проміжків між пелюстками пружини по всій лінй контакту між екранами як на сторонах екранів, так і в їх кутах. №

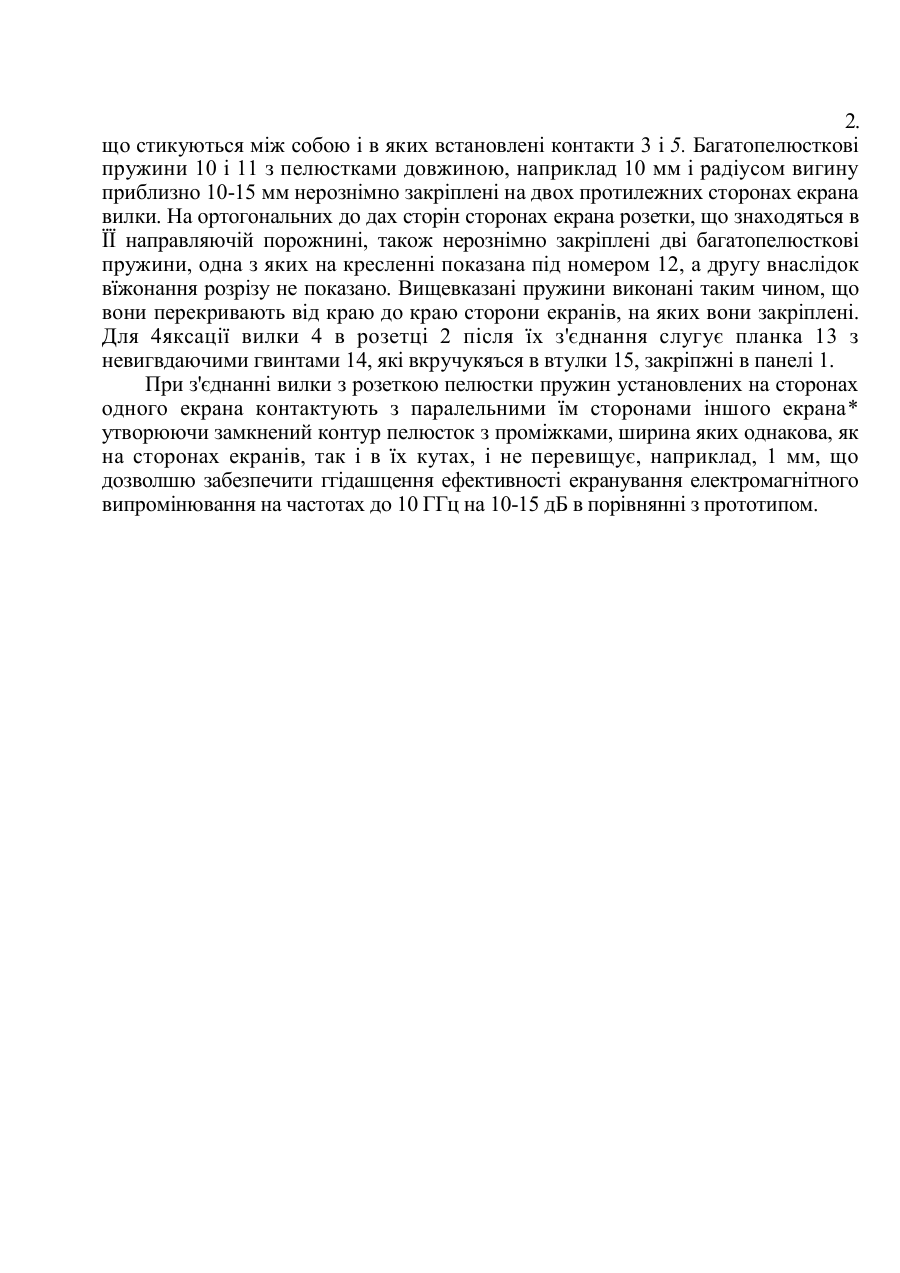

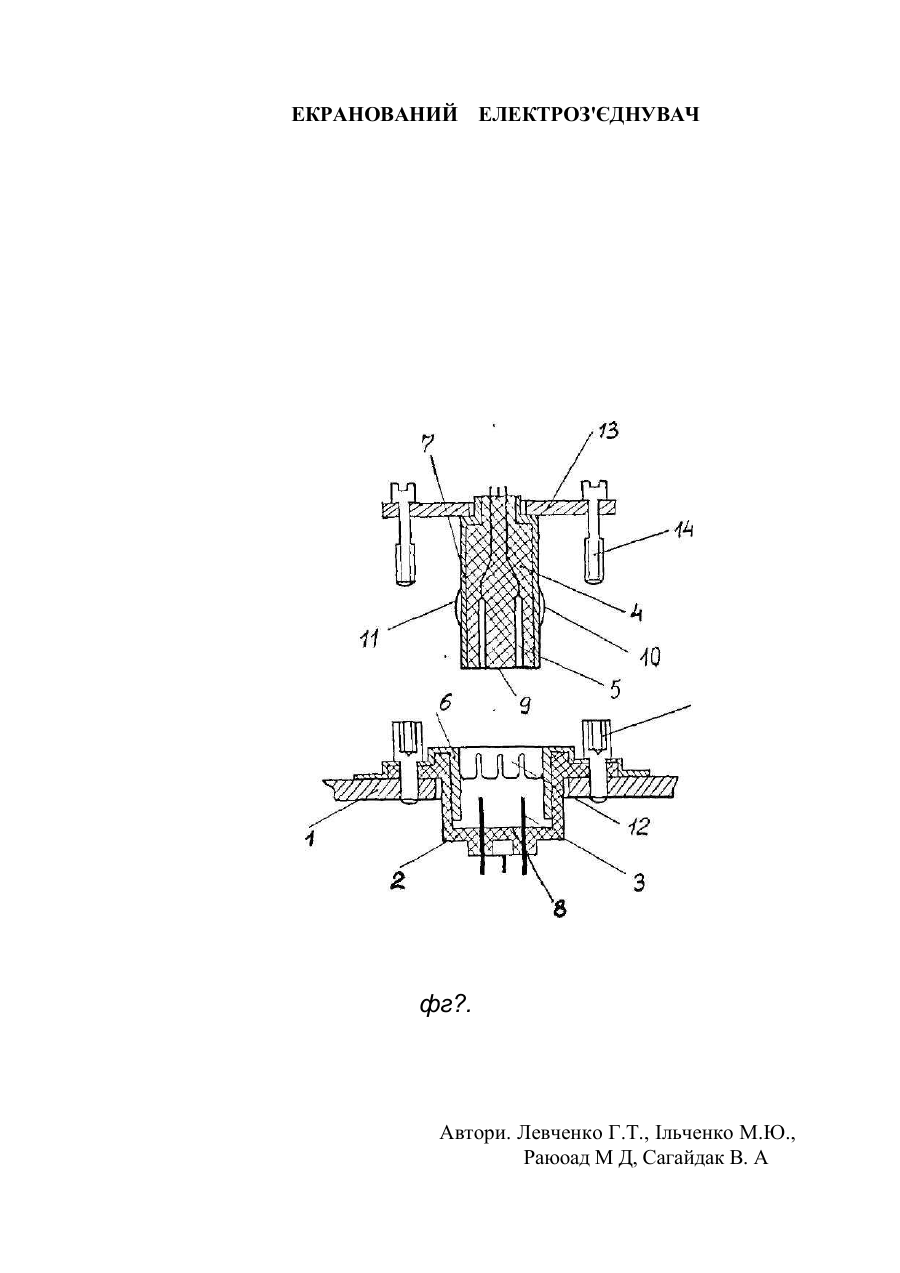

ДивитисяДодаткова інформація
Автори англійськоюLevchenko Heorhii Tymofiiovych, Ilchenko Mykhailo Yukhymovych, Rakoid Mykola Dmytrovych, Sahaidac Vasyl Andriiovych
Автори російськоюЛевченко Георгий Тимофеевич, Ильченко Михаил Ефимович, Ракоид Николай Дмитриевич, Сагайдак Василий Андреевич
МПК / Мітки
МПК: H05K 9/00, H01R 13/648
Мітки: електроз'єднувач, екранований
