Спосіб визначення мікротріщин залізобетонних плит облицювань меліоративних каналів

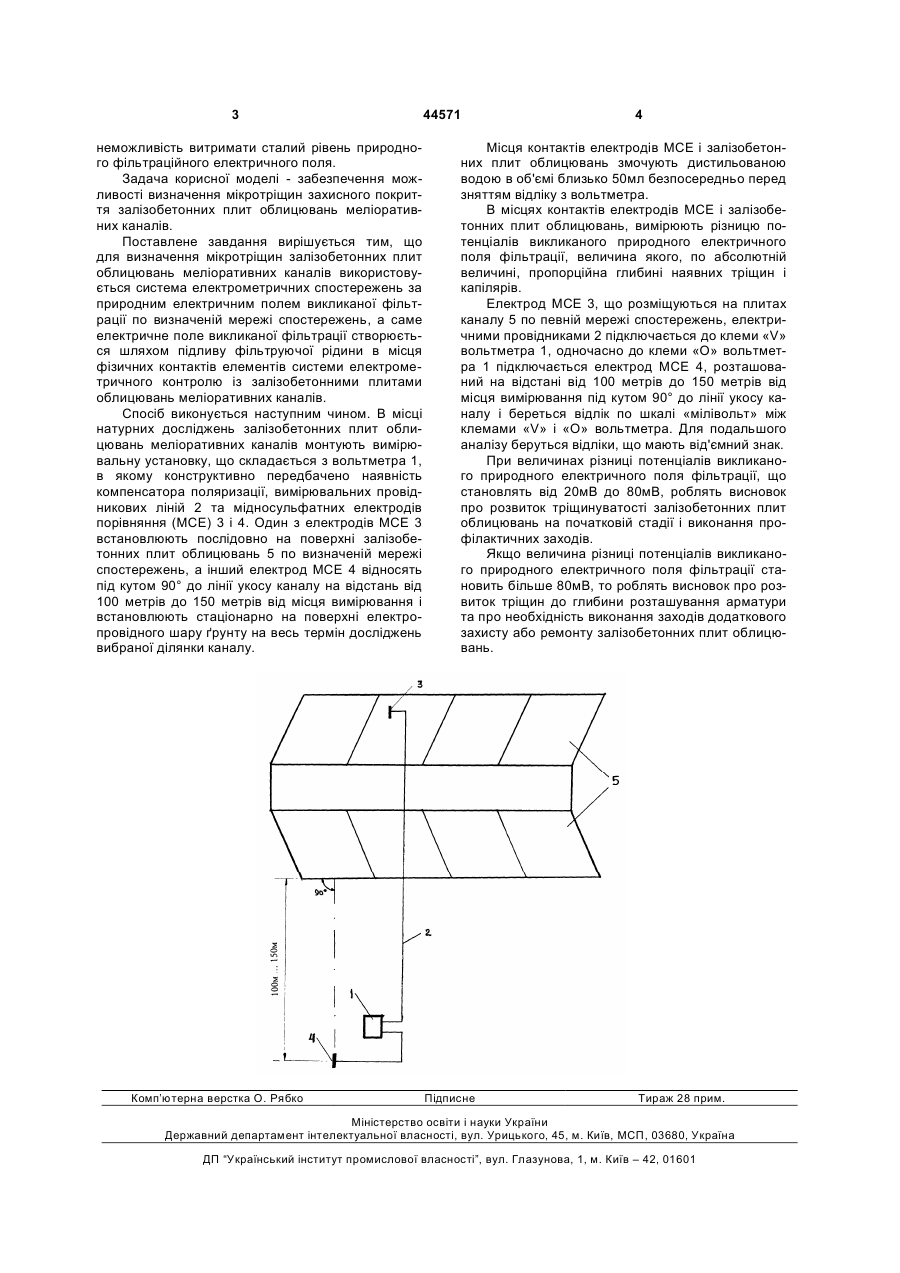

Спосіб визначення мікротріщин залізобетонних плит облицювань меліоративних каналів, що включає монтаж вимірювальної установки, яка складається з вольтметра, в якому конструктивно розташований компенсатор поляризації, вимірю 3 неможливість витримати сталий рівень природного фільтраційного електричного поля. Задача корисної моделі - забезпечення можливості визначення мікротріщин захисного покриття залізобетонних плит облицювань меліоративних каналів. Поставлене завдання вирішується тим, що для визначення мікротріщин залізобетонних плит облицювань меліоративних каналів використовується система електрометричних спостережень за природним електричним полем викликаної фільтрації по визначеній мережі спостережень, а саме електричне поле викликаної фільтрації створюється шляхом підливу фільтруючої рідини в місця фізичних контактів елементів системи електрометричного контролю із залізобетонними плитами облицювань меліоративних каналів. Спосіб виконується наступним чином. В місці натурних досліджень залізобетонних плит облицювань меліоративних каналів монтують вимірювальну установку, що складається з вольтметра 1, в якому конструктивно передбачено наявність компенсатора поляризації, вимірювальних провідникових ліній 2 та мідносульфатних електродів порівняння (МСЕ) 3 і 4. Один з електродів МСЕ 3 встановлюють послідовно на поверхні залізобетонних плит облицювань 5 по визначеній мережі спостережень, а інший електрод МСЕ 4 відносять під кутом 90° до лінії укосу каналу на відстань від 100 метрів до 150 метрів від місця вимірювання і встановлюють стаціонарно на поверхні електропровідного шару ґрунту на весь термін досліджень вибраної ділянки каналу. Комп’ютерна верстка О. Рябко 44571 4 Місця контактів електродів МСЕ і залізобетонних плит облицювань змочують дистильованою водою в об'ємі близько 50мл безпосередньо перед зняттям відліку з вольтметра. В місцях контактів електродів МСЕ і залізобетонних плит облицювань, вимірюють різницю потенціалів викликаного природного електричного поля фільтрації, величина якого, по абсолютній величині, пропорційна глибині наявних тріщин і капілярів. Електрод МСЕ 3, що розміщуються на плитах каналу 5 по певній мережі спостережень, електричними провідниками 2 підключається до клеми «V» вольтметра 1, одночасно до клеми «О» вольтметра 1 підключається електрод МСЕ 4, розташований на відстані від 100 метрів до 150 метрів від місця вимірювання під кутом 90° до лінії укосу каналу і береться відлік по шкалі «мілівольт» між клемами «V» і «О» вольтметра. Для подальшого аналізу беруться відліки, що мають від'ємний знак. При величинах різниці потенціалів викликаного природного електричного поля фільтрації, що становлять від 20мВ до 80мВ, роблять висновок про розвиток тріщинуватості залізобетонних плит облицювань на початковій стадії і виконання профілактичних заходів. Якщо величина різниці потенціалів викликаного природного електричного поля фільтрації становить більше 80мВ, то роблять висновок про розвиток тріщин до глибини розташування арматури та про необхідність виконання заходів додаткового захисту або ремонту залізобетонних плит облицювань. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
