Гідропривідний мембранний насос

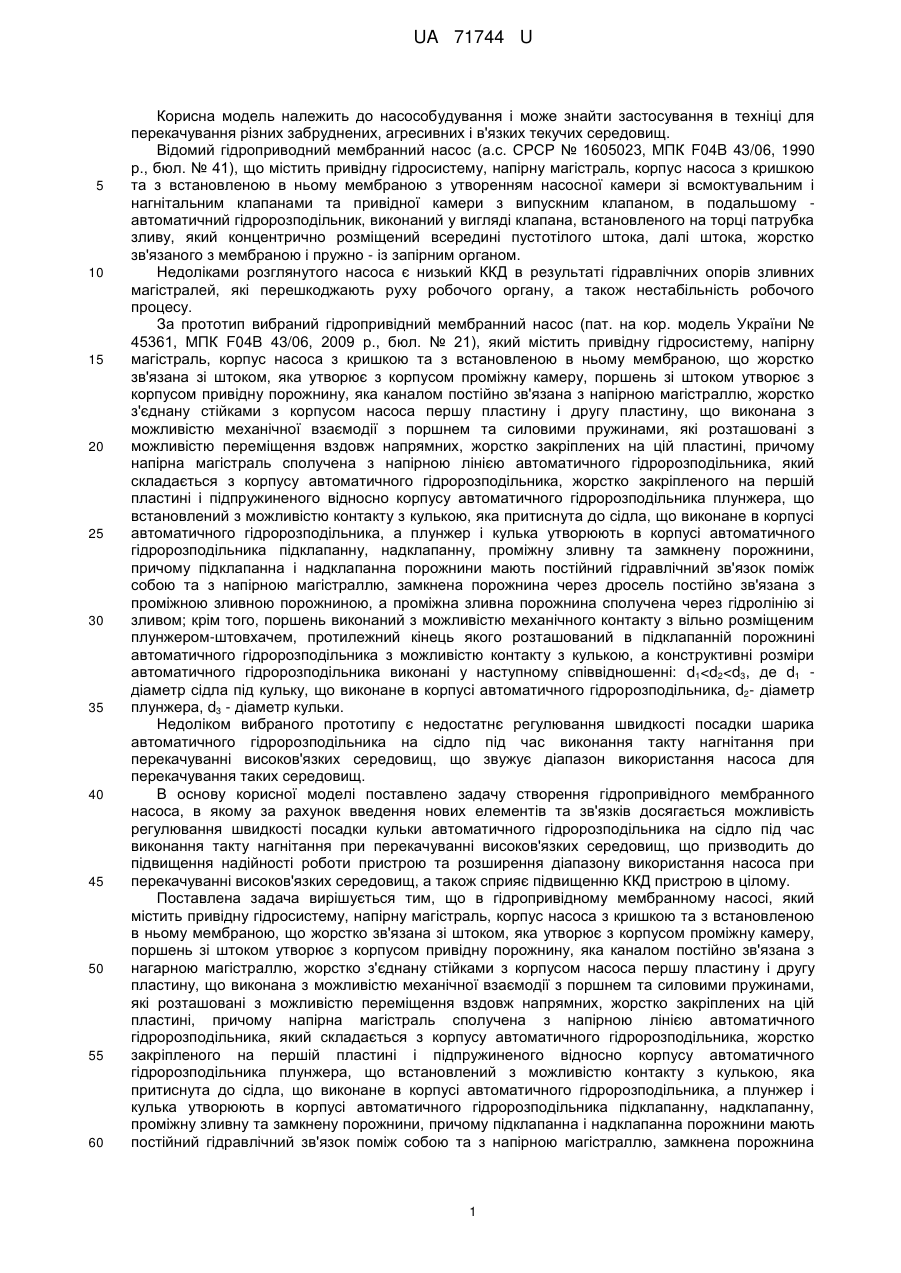

Реферат: Гідропривідний мембранний насос належить до насособудування і може знайти застосування в техніці для перекачування різних забруднених, агресивних і в'язких текучих середовищ. UA 71744 U (54) ГІДРОПРИВІДНИЙ МЕМБРАННИЙ НАСОС UA 71744 U UA 71744 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до насособудування і може знайти застосування в техніці для перекачування різних забруднених, агресивних і в'язких текучих середовищ. Відомий гідроприводний мембранний насос (а.с. СРСР № 1605023, МПК F04B 43/06, 1990 р., бюл. № 41), що містить привідну гідросистему, напірну магістраль, корпус насоса з кришкою та з встановленою в ньому мембраною з утворенням насосної камери зі всмоктувальним і нагнітальним клапанами та привідної камери з випускним клапаном, в подальшому автоматичний гідророзподільник, виконаний у вигляді клапана, встановленого на торці патрубка зливу, який концентрично розміщений всередині пустотілого штока, далі штока, жорстко зв'язаного з мембраною і пружно - із запірним органом. Недоліками розглянутого насоса є низький ККД в результаті гідравлічних опорів зливних магістралей, які перешкоджають руху робочого органу, а також нестабільність робочого процесу. За прототип вибраний гідропривідний мембранний насос (пат. на кор. модель України № 45361, МПК F04B 43/06, 2009 р., бюл. № 21), який містить привідну гідросистему, напірну магістраль, корпус насоса з кришкою та з встановленою в ньому мембраною, що жорстко зв'язана зі штоком, яка утворює з корпусом проміжну камеру, поршень зі штоком утворює з корпусом привідну порожнину, яка каналом постійно зв'язана з напірною магістраллю, жорстко з'єднану стійками з корпусом насоса першу пластину і другу пластину, що виконана з можливістю механічної взаємодії з поршнем та силовими пружинами, які розташовані з можливістю переміщення вздовж напрямних, жорстко закріплених на цій пластині, причому напірна магістраль сполучена з напірною лінією автоматичного гідророзподільника, який складається з корпусу автоматичного гідророзподільника, жорстко закріпленого на першій пластині і підпружиненого відносно корпусу автоматичного гідророзподільника плунжера, що встановлений з можливістю контакту з кулькою, яка притиснута до сідла, що виконане в корпусі автоматичного гідророзподільника, а плунжер і кулька утворюють в корпусі автоматичного гідророзподільника підклапанну, надклапанну, проміжну зливну та замкнену порожнини, причому підклапанна і надклапанна порожнини мають постійний гідравлічний зв'язок поміж собою та з напірною магістраллю, замкнена порожнина через дросель постійно зв'язана з проміжною зливною порожниною, а проміжна зливна порожнина сполучена через гідролінію зі зливом; крім того, поршень виконаний з можливістю механічного контакту з вільно розміщеним плунжером-штовхачем, протилежний кінець якого розташований в підклапанній порожнині автоматичного гідророзподільника з можливістю контакту з кулькою, а конструктивні розміри автоматичного гідророзподільника виконані у наступному співвідношенні: d1
