Стенд для дослідження і моделювання процесу різання робочих середовищ
Номер патенту: 44579
Опубліковано: 12.10.2009
Автори: Пелевін Леонід Євгенійович, Слободчиков Віталій Валерійович, Аржаєв Геннадій Олександрович
Формула / Реферат
Стенд для дослідження і моделювання процесу різання робочих середовищ, що містить контейнер зі зразком робочого середовища, прилад для створення зусилля різання різцем, різцетримач, механізм зміни глибини різання з рамою, яка має степінь вільності у вертикальному напрямку, вертикальний пружний елемент, з'єднаний з рамою механізму зміни глибини різання, і горизонтальний пружний елемент, причому пружні елементи оснащені перетворювачами механічних величин в електричні сигнали, який відрізняється тим, що з метою спрощення конструкції стенда з одночасною реалізацією можливості дослідження процесу динамічного різання робочих середовищ, контейнер встановлений у горизонтальних напрямних відносно рами механізму зміни глибини різання і взаємодіє із консоллю вертикального пружного елемента, різцетримач з'єднаний із горизонтальним пружним елементом, що встановлений в шліцьову напрямну, котра жорстко закріплена на консольній стійці, стійка з'єднана із рамою стенда, а на консолі стійки шарнірно підвішений фізичний маятник.
Текст

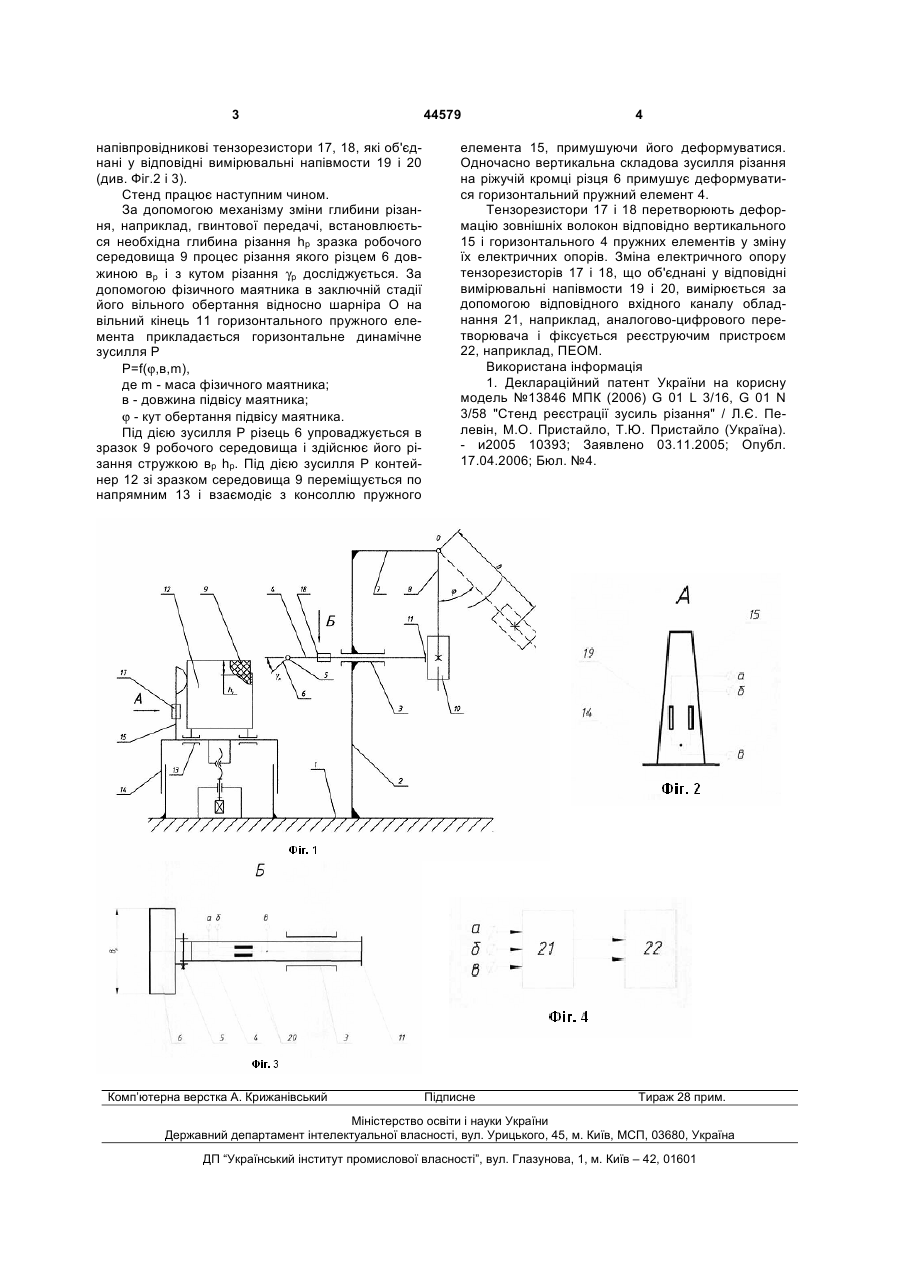

Стенд для дослідження і моделювання процесу різання робочих середовищ, що містить контейнер зі зразком робочого середовища, прилад для створення зусилля різання різцем, різцетримач, механізм зміни глибини різання з рамою, яка має степінь вільності у вертикальному напрямку, вертикальний пружний елемент, з'єднаний з рамою 3 напівпровідникові тензорезистори 17, 18, які об'єднані у відповідні вимірювальні напівмости 19 і 20 (див. Фіг.2 і 3). Стенд працює наступним чином. За допомогою механізму зміни глибини різання, наприклад, гвинтової передачі, встановлюється необхідна глибина різання hp зразка робочого середовища 9 процес різання якого різцем 6 довжиною вр і з кутом різання γр досліджується. За допомогою фізичного маятника в заключній стадії його вільного обертання відносно шарніра О на вільний кінець 11 горизонтального пружного елемента прикладається горизонтальне динамічне зусилля Р P=f(ϕ,в,m), де m - маса фізичного маятника; в - довжина підвісу маятника; ϕ - кут обертання підвісу маятника. Під дією зусилля Р різець 6 упроваджується в зразок 9 робочого середовища і здійснює його різання стружкою вр hp. Під дією зусилля Р контейнер 12 зі зразком середовища 9 переміщується по напрямним 13 і взаємодіє з консоллю пружного Комп’ютерна верстка А. Крижанівський 44579 4 елемента 15, примушуючи його деформуватися. Одночасно вертикальна складова зусилля різання на ріжучій кромці різця 6 примушує деформуватися горизонтальний пружний елемент 4. Тензорезистори 17 і 18 перетворюють деформацію зовнішніх волокон відповідно вертикального 15 і горизонтального 4 пружних елементів у зміну їх електричних опорів. Зміна електричного опору тензорезисторів 17 і 18, що об'єднані у відповідні вимірювальні напівмости 19 і 20, вимірюється за допомогою відповідного вхідного каналу обладнання 21, наприклад, аналогово-цифрового перетворювача і фіксується реєструючим пристроєм 22, наприклад, ПЕОМ. Використана інформація 1. Деклараційний патент України на корисну модель №13846 МПК (2006) G 01 L 3/16, G 01 N 3/58 "Стенд реєстрації зусиль різання" / Л.Є. Пелевін, М.О. Пристайло, Т.Ю. Пристайло (Україна). - и2005 10393; Заявлено 03.11.2005; Опубл. 17.04.2006; Бюл. №4. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTestbench for investigation and modeling process of cutting working media
Автори англійськоюArzhaiev Hennadii Oleksandrovych, Pelevin Leonid Yevheniiovych, Slobodchykov Vitalii Valeriiovych
Назва патенту російськоюСтенд для исследования и моделирования процесса резания рабочих сред
Автори російськоюАржаев Геннадий Александрович, Пелевин Леонид Евгеньевич, Слободчиков Виталий Валериевич
МПК / Мітки
Мітки: різання, процесу, стенд, моделювання, робочих, дослідження, середовищ
