G01L 5/16 — для вимірювання декількох складових сил

Номер патенту: 111690

Опубліковано: 25.05.2016

Автори: Мусійко Володимир Данилович, Дмитриченко Микола Федорович, Горковенко Олег Володимирович, Кучер Олександр Петрович, Вощак Юрій Віталійович, Коваль Андрій Борисович, Білякович Микола Олексійович

МПК: E02F 9/28, G01L 5/16, G01L 1/08 ...

Мітки: робочих, просторових, машин, навантажень, силових, параметрів, землерийних, визначення, спосіб, органів, універсальна, тензопідвіска

Формула / Реферат:

1. Тензопідвіска для замірів силових параметрів просторових навантажень робочих органів землерийних машин, що містить:- першу частину, що сполучена з приводним стендом, який створює навантаження робочого органу під час досліджень;- другу частину, що сполучена з робочим органом під час досліджень, при цьому перша та друга частини з'єднані між собою за допомогою тензоланок,яка відрізняється тим, що- перша та друга...

Номер патенту: 75519

Опубліковано: 10.12.2012

Автори: Тартаковський Едуард Давидович, Зіньківський Артем Миколайович, Камчатний Олександр Валерійович, Брагін Микита Ігорович, Коваленко Дмитро Миколайович, Фалендиш Анатолій Петрович, Білецький Юрій Віталійович

МПК: G01M 17/08, B61C 17/00, B61C 5/00, G01L 5/16 ...

Мітки: випробувань, проведення, модернізованих, спосіб, експлуатаційних, тепловозів

Формула / Реферат:

Спосіб проведення експлуатаційних випробувань модернізованих тепловозів, що включає визначення типів випробувань, плани спостережень таконтрольні параметри, який відрізняється тим, що модернізований тепловоз поєднаний каналами зв'язку з блоком, де формується завдання на експлуатаційні випробування, схемою проведення експлуатаційних випробувань модернізованих тепловозів з урахуванням вибору контрольних параметрів, причому фіксація інформації...

Номер патенту: 74657

Опубліковано: 12.11.2012

Автори: Шарий Анатолій Іванович, Шарий Олександр Іванович, Руткевич Володимир Степанович, Шаргородський Сергій Анатолійович, Іванов Микола Іванович

МПК: G01L 5/16

Мітки: консервованих, визначення, сили, пристрій, кормів, різання

Формула / Реферат:

Пристрій для визначення сили різання консервованих кормів, що містить вертикальну раму, на якій закріплено направляючі штанги, ніж, корпус динамометра, що рухаються по штангах, який відрізняється тим, що встановлено вимірювач глибини входження леза в матеріал у вигляді лінійки, а ножі виконані у вигляді двох сегментів з можливістю руху у вертикальній площині і одного з можливістю руху у вертикальній та горизонтальній площині, які з'єднані з...

Номер патенту: 71471

Опубліковано: 10.07.2012

Автори: Іванов Микола Іванович, Руткевич Володимир Степанович, Турич Валерій Володимирович, Подолянин Іван Михайлович, Шаргородський Сергій Анатолійович

МПК: G01L 5/16

Мітки: кормів, визначення, консервованих, різання, пристрій, сили

Формула / Реферат:

Пристрій для визначення сили різання консервованих кормів, що містить вертикальну раму, на якій закріплено напрямні штанги, ніж, корпус динамометра, що рухається по штангах, Т-подібну напрямну з зубчастою рейкою, який відрізняється тим, що швидкість переміщення ножа регулюється аналоговим регулятором електродвигуна, а передача руху на ніж здійснюється через циліндричне зубчасте колесо і зубчасту рейку, яка розміщена в напрямних.

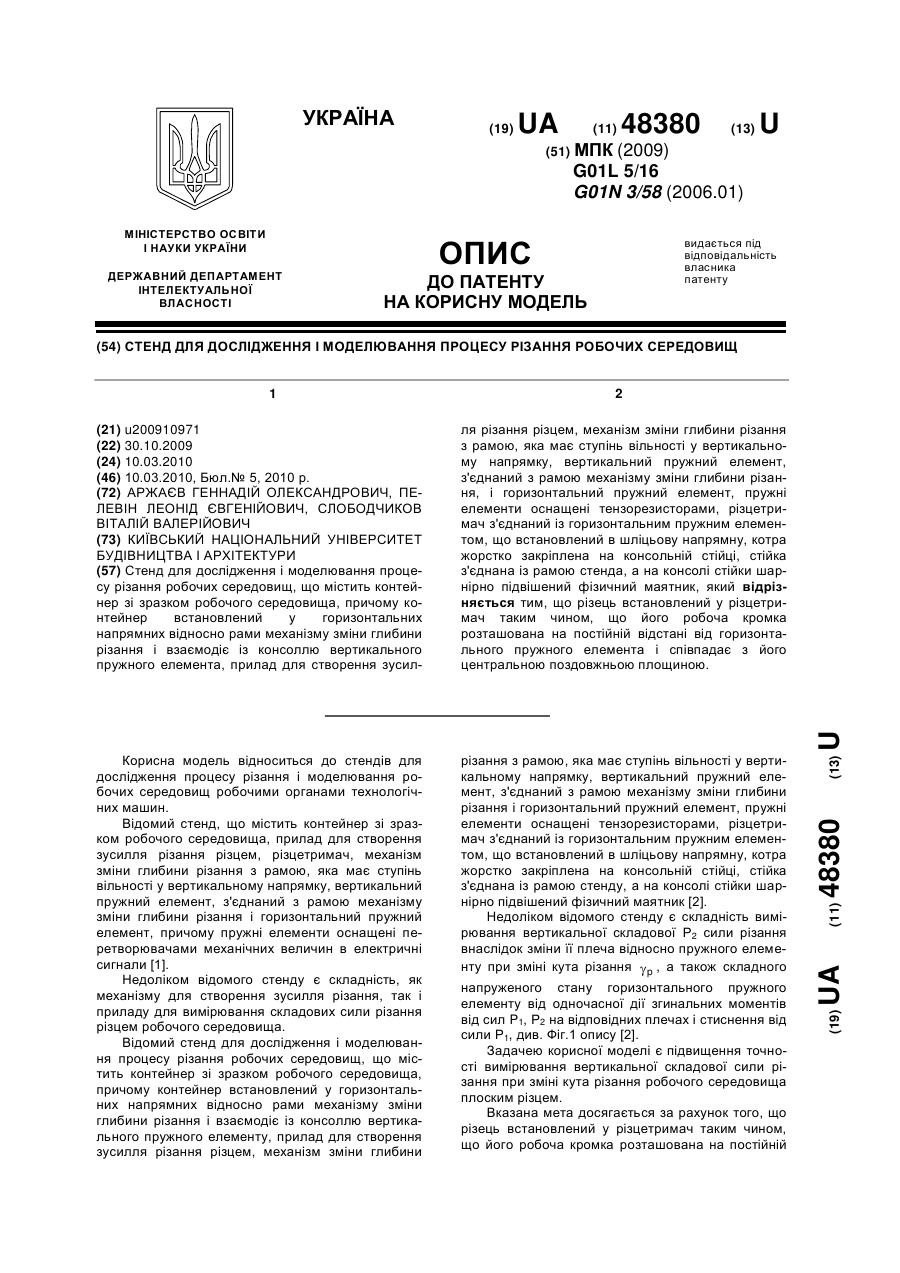

Номер патенту: 48380

Опубліковано: 10.03.2010

Автори: Аржаєв Геннадій Олександрович, Пелевін Леонід Євгенійович, Слободчиков Віталій Валерійович

МПК: G01N 3/58, G01L 5/16

Мітки: різання, робочих, процесу, середовищ, стенд, моделювання, дослідження

Формула / Реферат:

Стенд для дослідження і моделювання процесу різання робочих середовищ, що містить контейнер зі зразком робочого середовища, причому контейнер встановлений у горизонтальних напрямних відносно рами механізму зміни глибини різання і взаємодіє із консоллю вертикального пружного елемента, прилад для створення зусилля різання різцем, механізм зміни глибини різання з рамою, яка має ступінь вільності у вертикальному напрямку, вертикальний пружний...

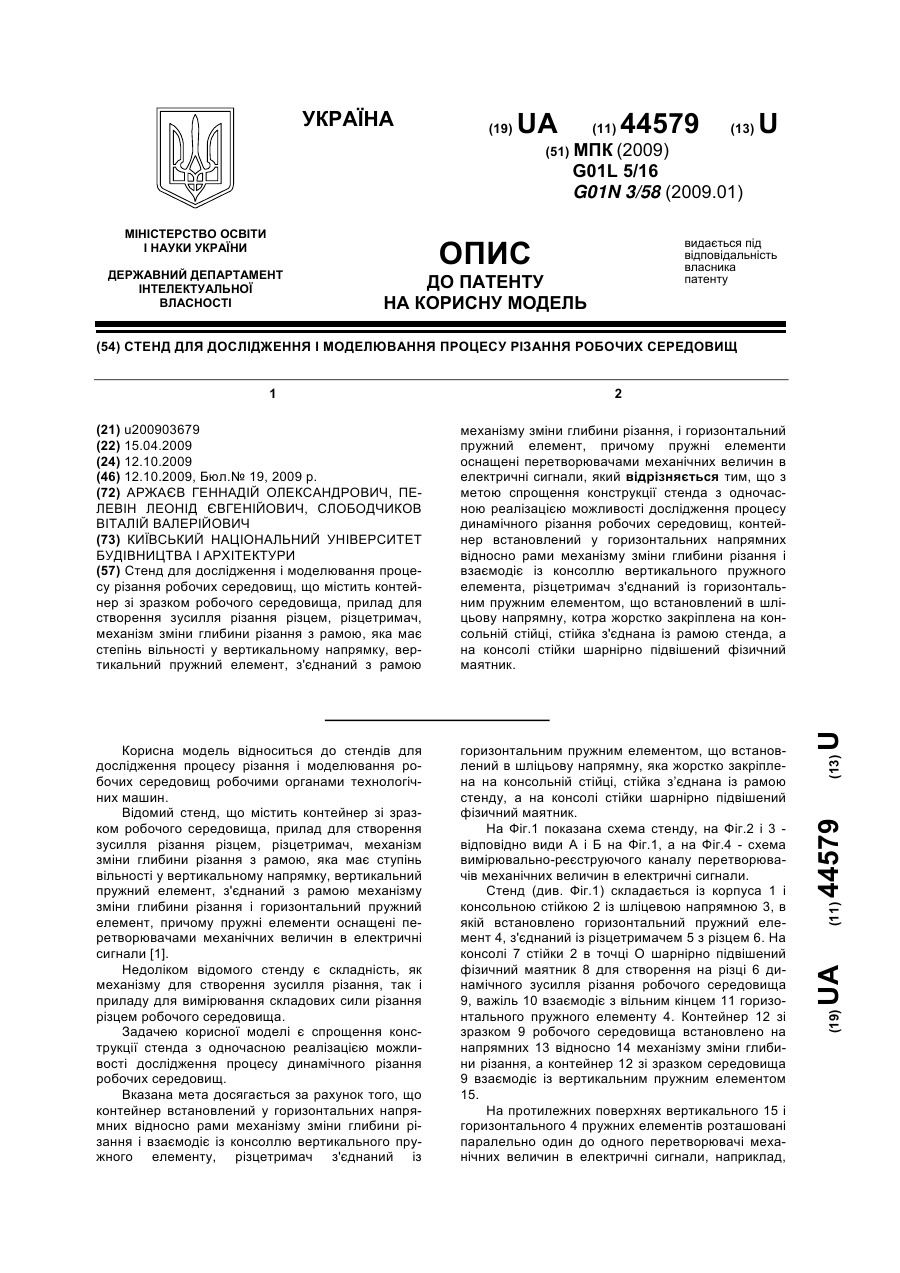

Номер патенту: 44579

Опубліковано: 12.10.2009

Автори: Аржаєв Геннадій Олександрович, Пелевін Леонід Євгенійович, Слободчиков Віталій Валерійович

МПК: G01L 5/16, G01N 3/58

Мітки: стенд, робочих, процесу, моделювання, різання, середовищ, дослідження

Формула / Реферат:

Стенд для дослідження і моделювання процесу різання робочих середовищ, що містить контейнер зі зразком робочого середовища, прилад для створення зусилля різання різцем, різцетримач, механізм зміни глибини різання з рамою, яка має степінь вільності у вертикальному напрямку, вертикальний пружний елемент, з'єднаний з рамою механізму зміни глибини різання, і горизонтальний пружний елемент, причому пружні елементи оснащені перетворювачами...

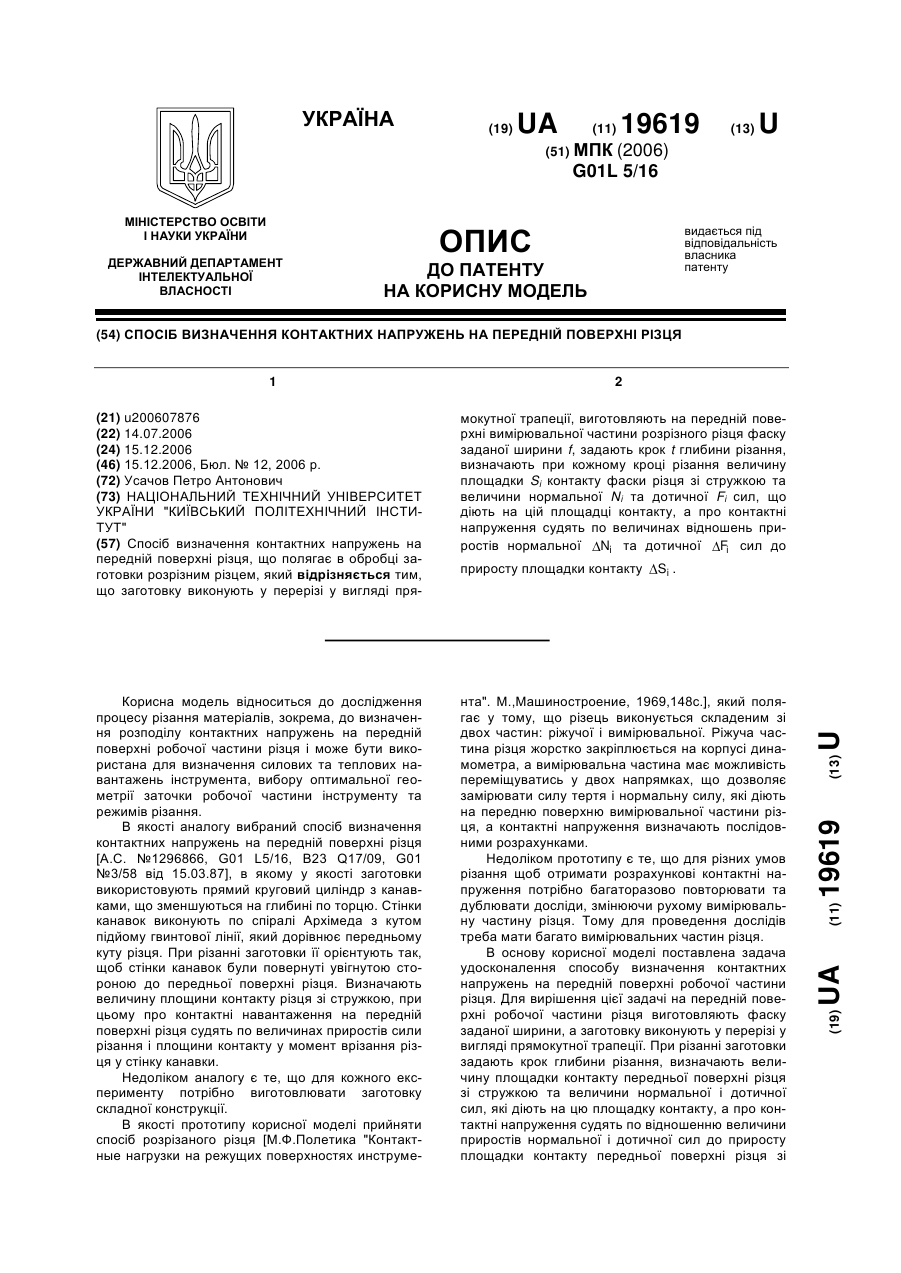

Номер патенту: 19619

Опубліковано: 15.12.2006

Автор: Усачов Петро Антонович

МПК: G01L 5/16

Мітки: різця, визначення, контактних, поверхні, передній, напружень, спосіб

Формула / Реферат:

Спосіб визначення контактних напружень на передній поверхні різця, що полягає в обробці заготовки розрізним різцем, який відрізняється тим, що заготовку виконують у перерізі у вигляді прямокутної трапеції, виготовляють на передній поверхні вимірювальної частини розрізного різця фаску заданої ширини f, задають крок t глибини різання, визначають при кожному кроці різання величину площадки Si контакту фаски різця зі...

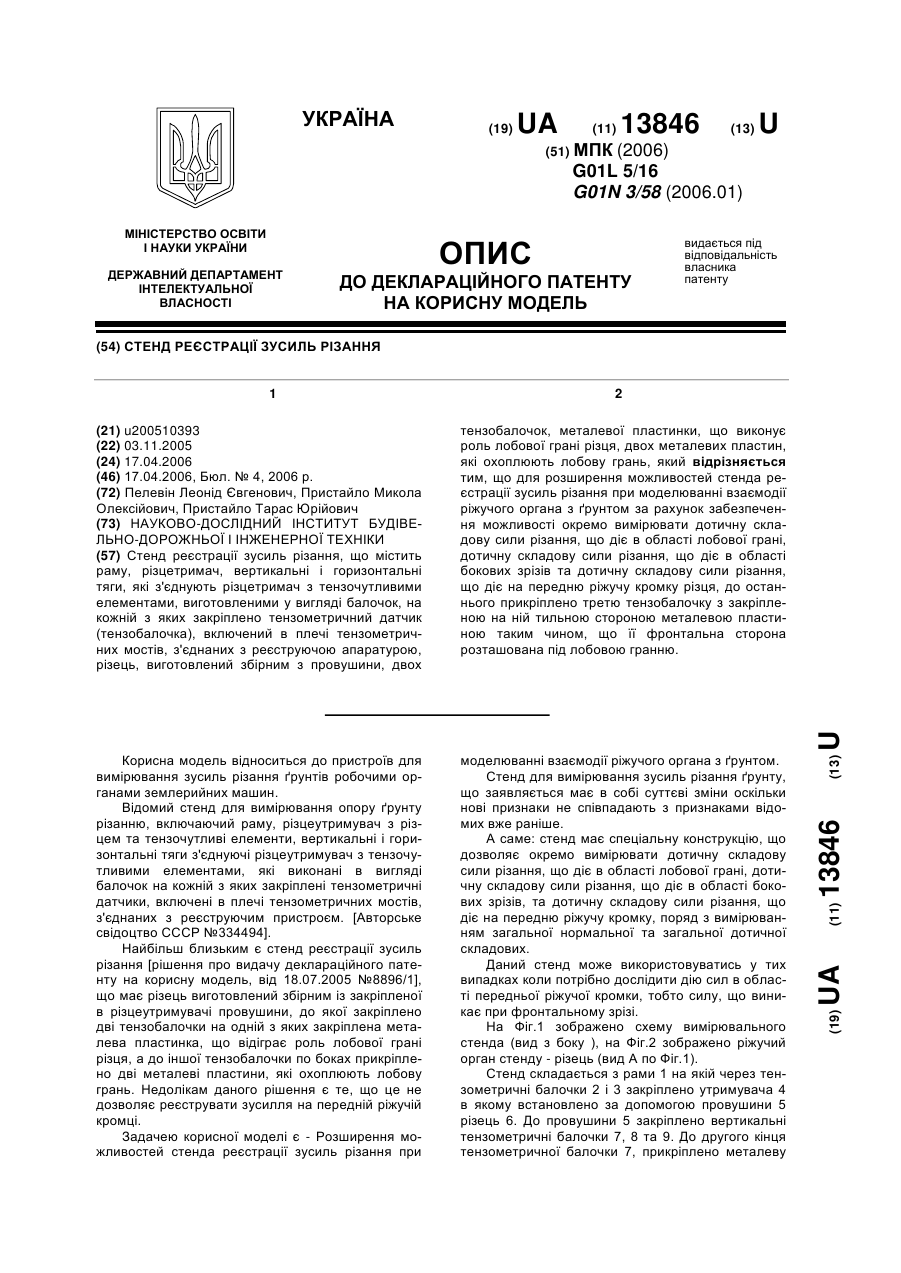

Номер патенту: 13846

Опубліковано: 17.04.2006

Автори: Пристайло Микола Олексійович, Пелевін Леонід Євгенович, Пристайло Тарас Юрійович

МПК: G01L 5/16, G01N 3/58

Мітки: стенд, реєстрації, зусиль, різання

Формула / Реферат:

Стенд реєстрації зусиль різання, що містить раму, різцетримач, вертикальні і горизонтальні тяги, які з'єднують різцетримач з тензочутливими елементами, виготовленими у вигляді балочок, на кожній з яких закріплено тензометричний датчик (тензобалочка), включений в плечі тензометричних мостів, з'єднаних з реєструючою апаратурою, різець, виготовлений збірним з провушини, двох тензобалочок, металевої пластинки, що виконує роль лобової грані різця,...

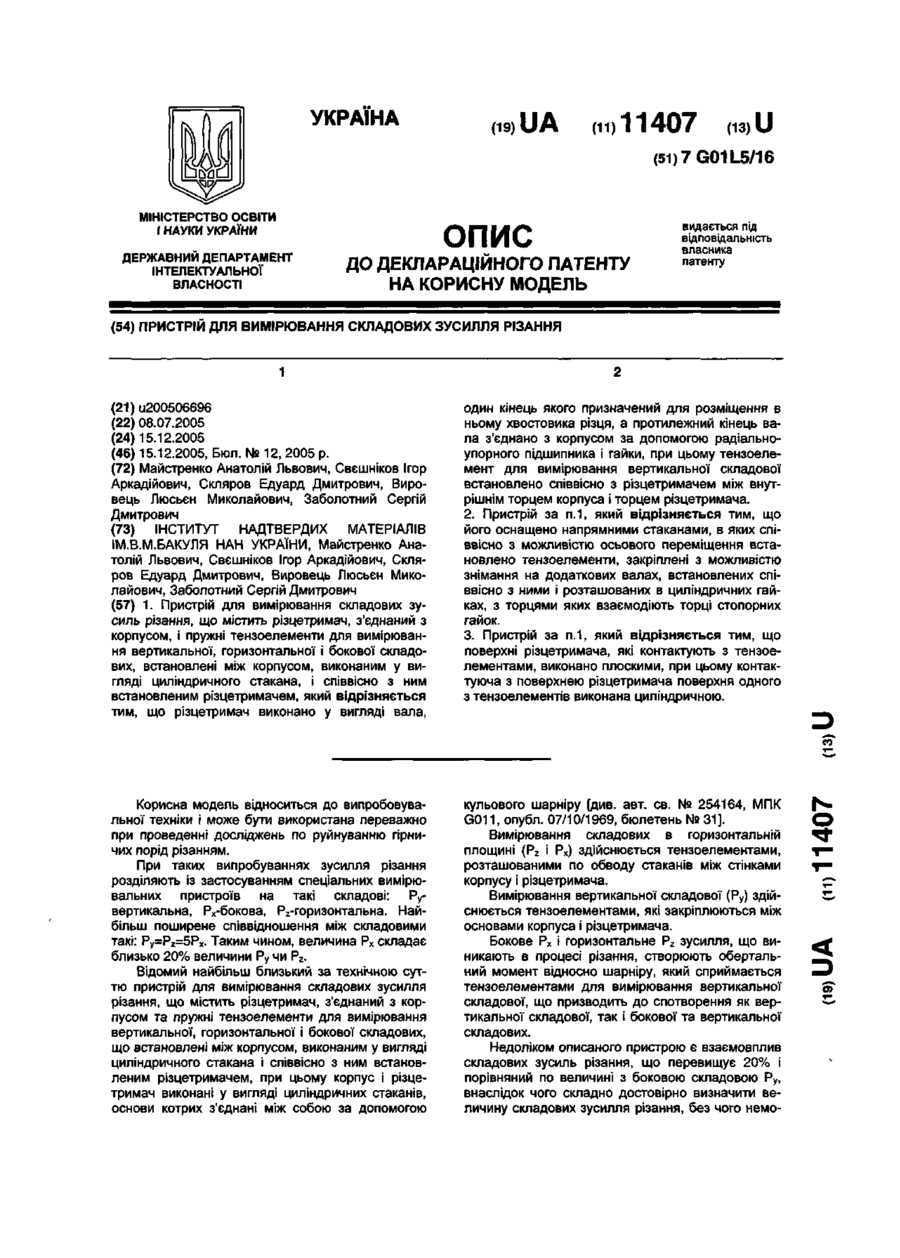

Номер патенту: 11407

Опубліковано: 15.12.2005

Автори: Вировець Люсьєн Миколайович, Заболотний Сергій Дмитрович, Свєшніков Ігор Аркадійович, Скляров Едуард Дмитрович, Майстренко Анатолій Львович

МПК: G01L 5/16, E21B 10/46

Мітки: зусилля, пристрій, різання, вимірювання, складових

Формула / Реферат:

1. Пристрій для вимірювання складових зусиль різання, що містить різцетримач, з'єднаний з корпусом, і пружні тензоелементи для вимірювання вертикальної, горизонтальної і бокової складових, встановлені між корпусом, виконаним у вигляді циліндричного стакана, і співвісно з ним встановленим різцетримачем, який відрізняється тим, що різцетримач виконано у вигляді вала, один кінець якого призначений для розміщення в ньому хвостовика різця, а...

Номер патенту: 10552

Опубліковано: 15.11.2005

Автори: Майстренко Анатолій Львович, Свешніков Ігор Аркадійович, Виноградова Олена Петрівна, Людвиченко Петро Герасимович

МПК: G01L 5/16

Мітки: зони, пристрій, зусиль, вимірювання, різання

Формула / Реферат:

Пристрій для вимірювання зусиль в зоні різання, що містить корпус, у відкритому отворі якого на пружних опорах з розміщеними на них тензодатчиками для вимірювання складових зусиль різання і крутного моменту встановлено тримач, у якому розташовано співвісно з можливістю знімання утримувач з отвором для розміщення в ньому робочого елемента, який відрізняється тим, що у згаданому отворі утримувача розміщено перехідну втулку, встановлену...

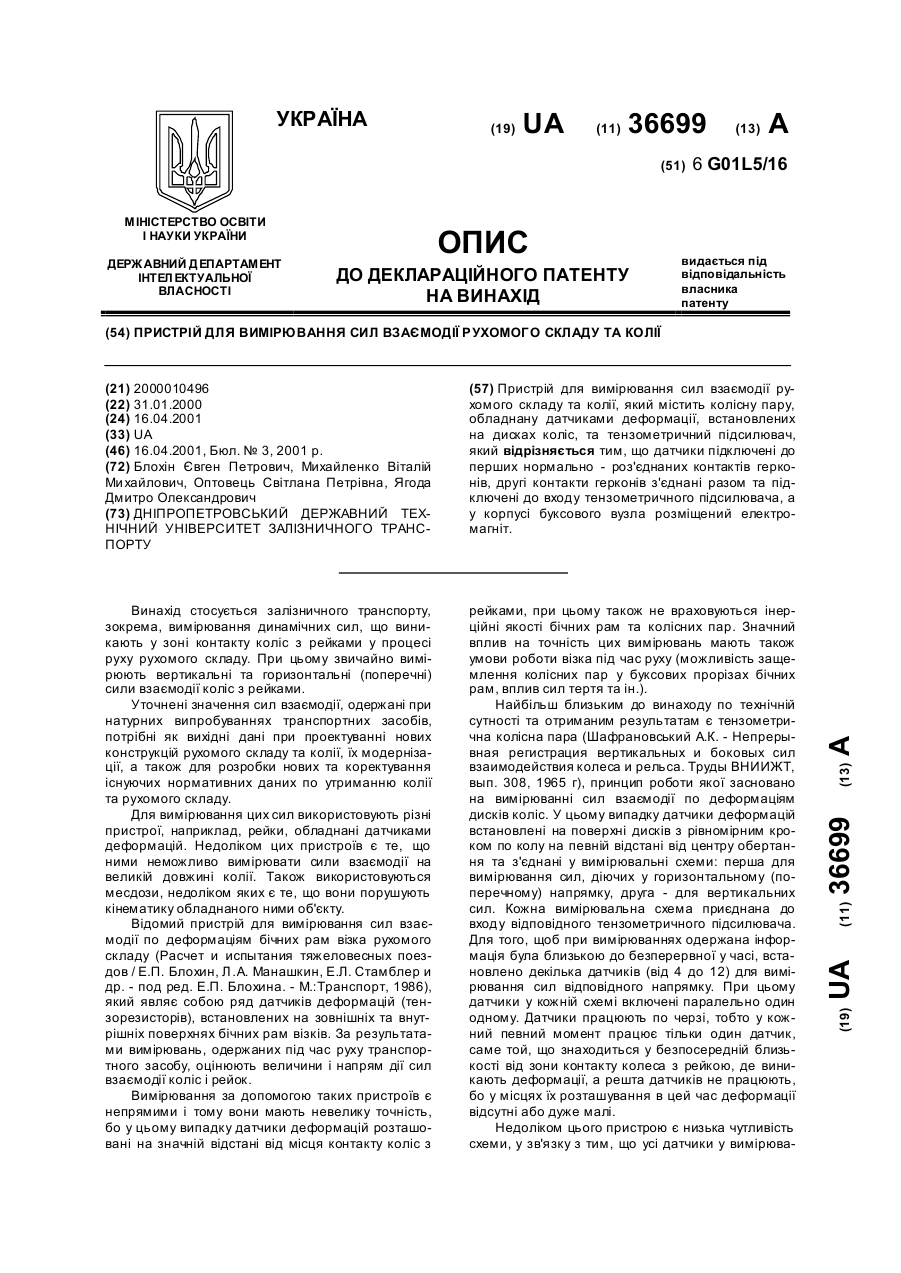

Номер патенту: 36699

Опубліковано: 16.04.2001

Автори: Оптовець Світлана Петрівна, Блохін Євген Петрович, Ягода Дмитро Олександрович, Михайленко Віталій Михайлович

МПК: G01L 5/16, G01M 17/08

Мітки: взаємодії, складу, колії, сіль, вимірювання, рухомого, пристрій

Текст:

...цьому кожен датчик підключено до відповідного геркона. На фігурі схематично представлено колесо 1 тензометричної колісної пари з розташованими на його диску 2 датчиками 3, призначеними для вимірювання деформацій. Датчики 3 підключені відповідно до перших нормально - роз'єднаних контактів герконів 4, встановлених на торцевій поверхні 5 вісі колісної пари. Другі контакти герконів 4 з'єднані між собою та підключені до тензометричного...
