Пристрій захисту статичного інвертора активного фільтра постійного струму

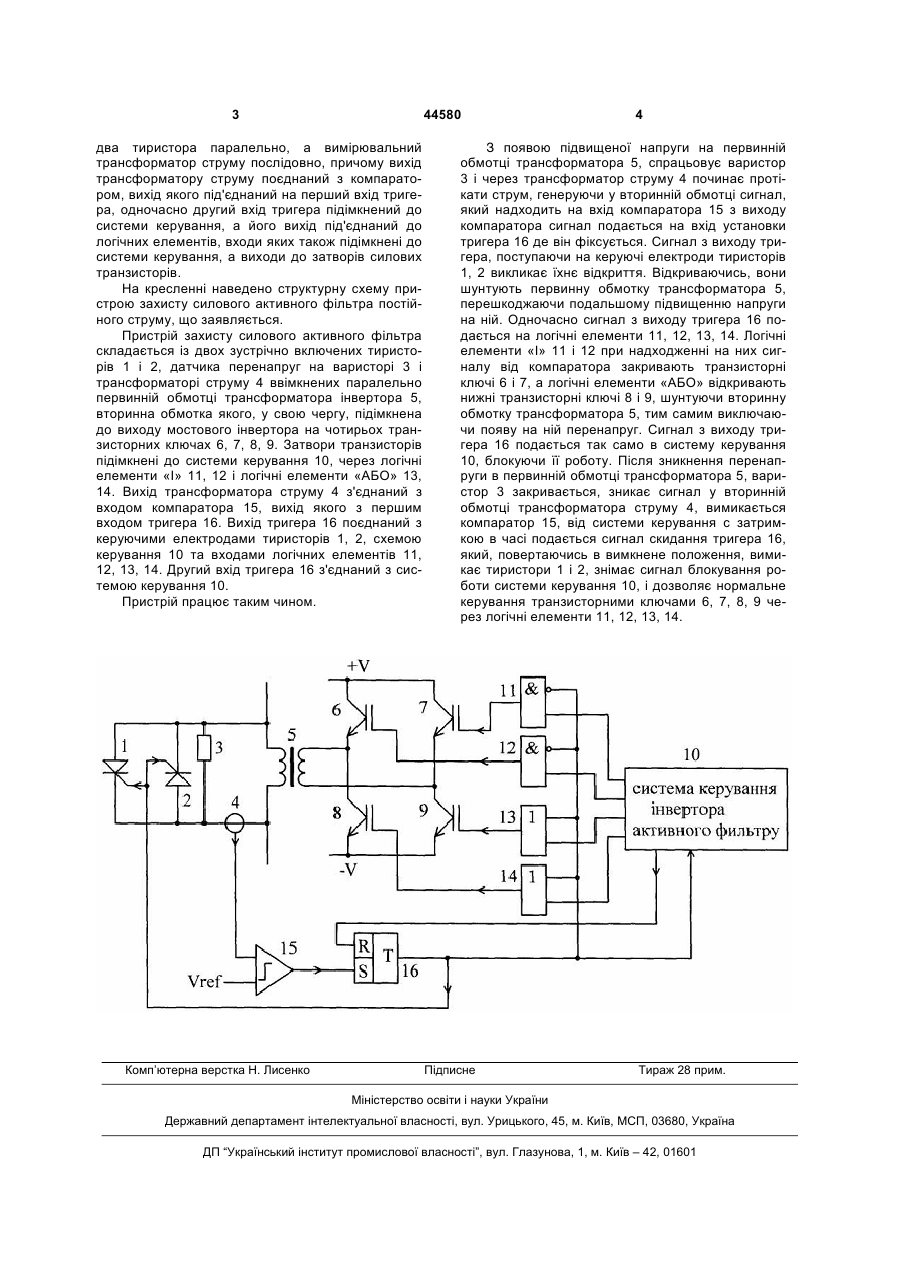

Пристрій захисту статичного інвертора активного фільтра постійного струму, який містить силовий трансформатор, інвертор та систему керу 3 44580 два тиристора паралельно, а вимірювальний трансформатор струму послідовно, причому вихід трансформатору струму поєднаний з компаратором, вихід якого під'єднаний на перший вхід тригера, одночасно другий вхід тригера підімкнений до системи керування, а його вихід під'єднаний до логічних елементів, входи яких також підімкнені до системи керування, а виходи до затворів силових транзисторів. На кресленні наведено структурну схему пристрою захисту силового активного фільтра постійного струму, що заявляється. Пристрій захисту силового активного фільтра складається із двох зустрічно включених тиристорів 1 і 2, датчика перенапруг на варисторі 3 і трансформаторі струму 4 ввімкнених паралельно первинній обмотці трансформатора інвертора 5, вторинна обмотка якого, у свою чергу, підімкнена до виходу мостового інвертора на чотирьох транзисторних ключах 6, 7, 8, 9. Затвори транзисторів підімкнені до системи керування 10, через логічні елементи «І» 11, 12 і логічні елементи «АБО» 13, 14. Вихід трансформатора струму 4 з'єднаний з входом компаратора 15, вихід якого з першим входом тригера 16. Вихід тригера 16 поєднаний з керуючими електродами тиристорів 1, 2, схемою керування 10 та входами логічних елементів 11, 12, 13, 14. Другий вхід тригера 16 з'єднаний з системою керування 10. Пристрій працює таким чином. Комп’ютерна верстка Н. Лиcенко 4 З появою підвищеної напруги на первинній обмотці трансформатора 5, спрацьовує варистор 3 і через трансформатор струму 4 починає протікати струм, генеруючи у вторинній обмотці сигнал, який надходить на вхід компаратора 15 з виходу компаратора сигнал подається на вхід установки тригера 16 де він фіксується. Сигнал з виходу тригера, поступаючи на керуючі електроди тиристорів 1, 2 викликає їхнє відкриття. Відкриваючись, вони шунтують первинну обмотку трансформатора 5, перешкоджаючи подальшому підвищенню напруги на ній. Одночасно сигнал з виходу тригера 16 подається на логічні елементи 11, 12, 13, 14. Логічні елементи «І» 11 і 12 при надходженні на них сигналу від компаратора закривають транзисторні ключі 6 і 7, а логічні елементи «АБО» відкривають нижні транзисторні ключі 8 і 9, шунтуючи вторинну обмотку трансформатора 5, тим самим виключаючи появу на ній перенапруг. Сигнал з виходу тригера 16 подається так само в систему керування 10, блокуючи її роботу. Після зникнення перенапруги в первинній обмотці трансформатора 5, варистор 3 закривається, зникає сигнал у вторинній обмотці трансформатора струму 4, вимикається компаратор 15, від системи керування с затримкою в часі подається сигнал скидання тригера 16, який, повертаючись в вимкнене положення, вимикає тиристори 1 і 2, знімає сигнал блокування роботи системи керування 10, і дозволяє нормальне керування транзисторними ключами 6, 7, 8, 9 через логічні елементи 11, 12, 13, 14. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
