Комбінований очисник вороху коренеплодів
Номер патенту: 44750
Опубліковано: 12.10.2009
Автори: Барановський Віктор Миколайович, Дубчак Наталія Андріївна, Паньків Марія Романівна, Рамш Василь Юрійович
Формула / Реферат
Комбінований очисник вороху коренеплодів, який містить завантажувальний транспортер, очисну гірку з пальчиковою поверхнею, яка встановлена під кутом до горизонту, та транспортуючо-очисні органи, виконані у вигляді лівої та правої систем шнеків еліпсного перерізу, осі яких розміщено на нижній гілці еліпса та які утворюють жолоб робочого русла, який відрізняється тим, що з протилежного боку розміщення очисної гірки та вздовж верхнього шнека відповідної системи шнеків еліпсного перерізу та над ним встановлено один над одним шнеки круглого перерізу, напрямок обертання та навивання гілок яких протилежний відповідно напрямку обертання та навивання гілок верхнього шнека еліпсного перерізу.
Текст

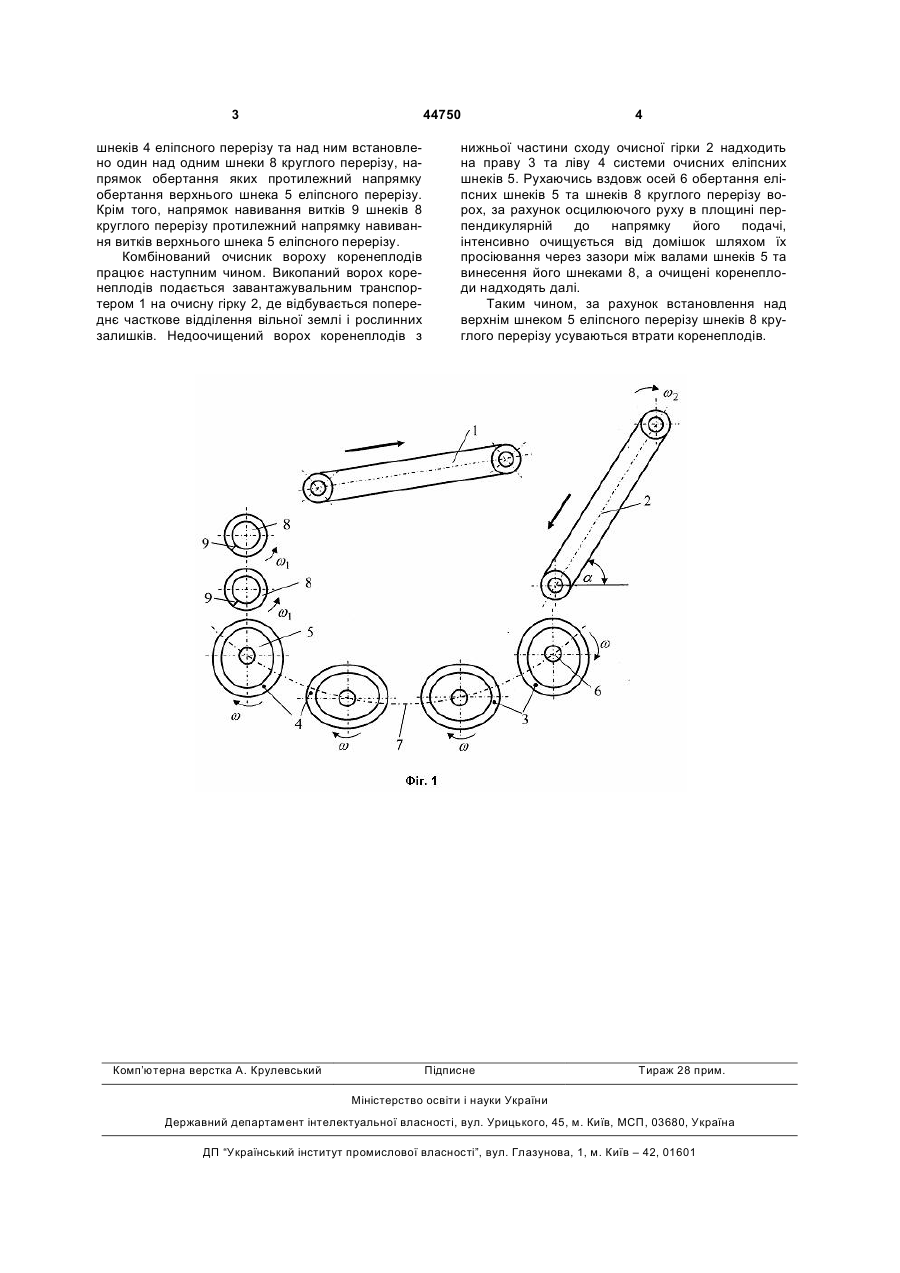

Комбінований очисник вороху коренеплодів, який містить завантажувальний транспортер, очисну гірку з пальчиковою поверхнею, яка встанов 3 44750 шнеків 4 еліпсного перерізу та над ним встановлено один над одним шнеки 8 круглого перерізу, напрямок обертання яких протилежний напрямку обертання верхнього шнека 5 еліпсного перерізу. Крім того, напрямок навивання витків 9 шнеків 8 круглого перерізу протилежний напрямку навивання витків верхнього шнека 5 еліпсного перерізу. Комбінований очисник вороху коренеплодів працює наступним чином. Викопаний ворох коренеплодів подається завантажувальним транспортером 1 на очисну гірку 2, де відбувається попереднє часткове відділення вільної землі і рослинних залишків. Недоочищений ворох коренеплодів з Комп’ютерна верстка А. Крулевський 4 нижньої частини сходу очисної гірки 2 надходить на праву 3 та ліву 4 системи очисних еліпсних шнеків 5. Рухаючись вздовж осей 6 обертання еліпсних шнеків 5 та шнеків 8 круглого перерізу ворох, за рахунок осцилюючого руху в площині перпендикулярній до напрямку його подачі, інтенсивно очищується від домішок шляхом їх просіювання через зазори між валами шнеків 5 та винесення його шнеками 8, а очищені коренеплоди надходять далі. Таким чином, за рахунок встановлення над верхнім шнеком 5 еліпсного перерізу шнеків 8 круглого перерізу усуваються втрати коренеплодів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCombined cleaner of tuberous root heap
Автори англійськоюPankiv Mariia Romanivna, Baranovskyi Viktor Mykolaiovych, Dubchak Natalia Andriivna, Ramsh Vasyl Yuriiovych
Назва патенту російськоюКомбинированный очиститель вороха корнеплодов
Автори російськоюПанькив Мария Романовна, Барановский Виктор Николаевич, Дубчак Наталья Андреевна, Рамш Василий Юрьевич
МПК / Мітки
МПК: A01D 33/08
Мітки: вороху, очисник, комбінований, коренеплодів
