Очисник вороху коренеплодів
Номер патенту: 30453
Опубліковано: 25.02.2008
Автори: Барановський Віктор Миколайович, Постол Олександр Миколайович, Дубчак Наталія Анатоліївна, Паньків Марія Романівна
Формула / Реферат
1. Очисник вороху коренеплодів, що містить транспортно-очисні органи, виконані у вигляді лівої та правої систем еліпсних шнеків, осі обертання яких знаходяться на нижній гілці еліпса, що забезпечує створення жолоба активного робочого русла, який відрізняється тим, що в просторі жолоба робочого русла вздовж систем шнеків і зверху над ними горизонтально встановлено приводні вали, на барабані яких розміщено очисні пружні елементи, набрані з пучків ворсу.
2. Очисник вороху коренеплодів за п. 1, який відрізняється тим, що осі обертання приводних валів розташовані на нижній гілці еліпса.
Текст

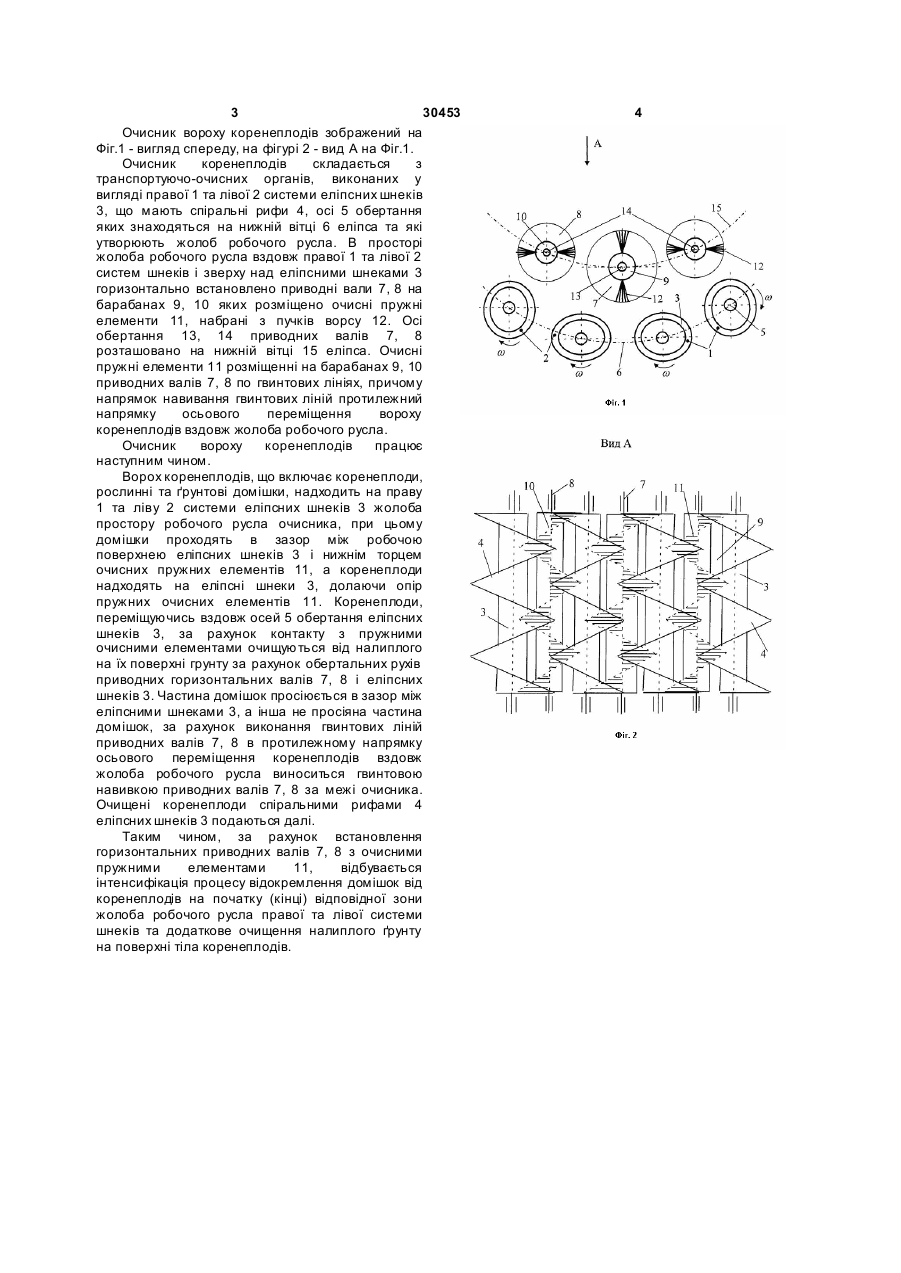

1. Очисник вороху коренеплодів, що містить транспортно-очисні органи, виконані у вигляді лівої 3 30453 Очисник вороху коренеплодів зображений на Фіг.1 - вигляд спереду, на фігурі 2 - вид А на Фіг.1. Очисник коренеплодів складається з транспортуючо-очисних органів, виконаних у вигляді правої 1 та лівої 2 системи еліпсних шнеків 3, що мають спіральні рифи 4, осі 5 обертання яких знаходяться на нижній вітці 6 еліпса та які утворюють жолоб робочого русла. В просторі жолоба робочого русла вздовж правої 1 та лівої 2 систем шнеків і зверху над еліпсними шнеками 3 горизонтально встановлено приводні вали 7, 8 на барабанах 9, 10 яких розміщено очисні пружні елементи 11, набрані з пучків ворсу 12. Осі обертання 13, 14 приводних валів 7, 8 розташовано на нижній вітці 15 еліпса. Очисні пружні елементи 11 розміщенні на барабанах 9, 10 приводних валів 7, 8 по гвинтових лініях, причому напрямок навивання гвинтових ліній протилежний напрямку осьового переміщення вороху коренеплодів вздовж жолоба робочого русла. Очисник вороху коренеплодів працює наступним чином. Ворох коренеплодів, що включає коренеплоди, рослинні та ґрунтові домішки, надходить на праву 1 та ліву 2 системи еліпсних шнеків 3 жолоба простору робочого русла очисника, при цьому домішки проходять в зазор між робочою поверхнею еліпсних шнеків 3 і нижнім торцем очисних пружних елементів 11, а коренеплоди надходять на еліпсні шнеки 3, долаючи опір пружних очисних елементів 11. Коренеплоди, переміщуючись вздовж осей 5 обертання еліпсних шнеків 3, за рахунок контакту з пружними очисними елементами очищуються від налиплого на їх поверхні грунту за рахунок обертальних рухів приводних горизонтальних валів 7, 8 і еліпсних шнеків 3. Частина домішок просіюється в зазор між еліпсними шнеками 3, а інша не просіяна частина домішок, за рахунок виконання гвинтових ліній приводних валів 7, 8 в протилежному напрямку осьового переміщення коренеплодів вздовж жолоба робочого русла виноситься гвинтовою навивкою приводних валів 7, 8 за межі очисника. Очищені коренеплоди спіральними рифами 4 еліпсних шнеків 3 подаються далі. Таким чином, за рахунок встановлення горизонтальних приводних валів 7, 8 з очисними пружними елементами 11, відбувається інтенсифікація процесу відокремлення домішок від коренеплодів на початку (кінці) відповідної зони жолоба робочого русла правої та лівої системи шнеків та додаткове очищення налиплого ґрунту на поверхні тіла коренеплодів. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюRoot heap cleaner
Автори англійськоюPostol Oleksandr Mykolaiovych, Baranovskyi Viktor Mykolaiovych, Pankiv Mariia Romanivna, Dubchak Natalia Anatoliivna
Назва патенту російськоюОчиститель вороха корнеплодов
Автори російськоюПостол Александр Николаевич, Барановский Виктор Николаевич, Панькив Мария Романовна, Дубчак Наталья Анатольевна
МПК / Мітки
МПК: A01D 33/00
Мітки: коренеплодів, очисник, вороху
