Кліпса
Формула / Реферат
Кліпса, що має металеве тіло, кінці якого у початковому стані плавно (за радіусом) відігнуті у один бік майже на прямий кут, яка відрізняється тим, що тіло виконане з плоскої стрічки, а кінці тіла виконані у вигляді вусів, причому один кінець тіла має один центральний вус з боками, що розширяються у напрямі до тіла, а другий кінець має два крайніх вуса, зазор між якими адекватний за формою та розмірами центральному вусу на протилежному кінці тіла, причому, при згинанні кліпси у кільце, вуси щільно сполучаються без зазорів та розташовуються у одній площині.
Текст

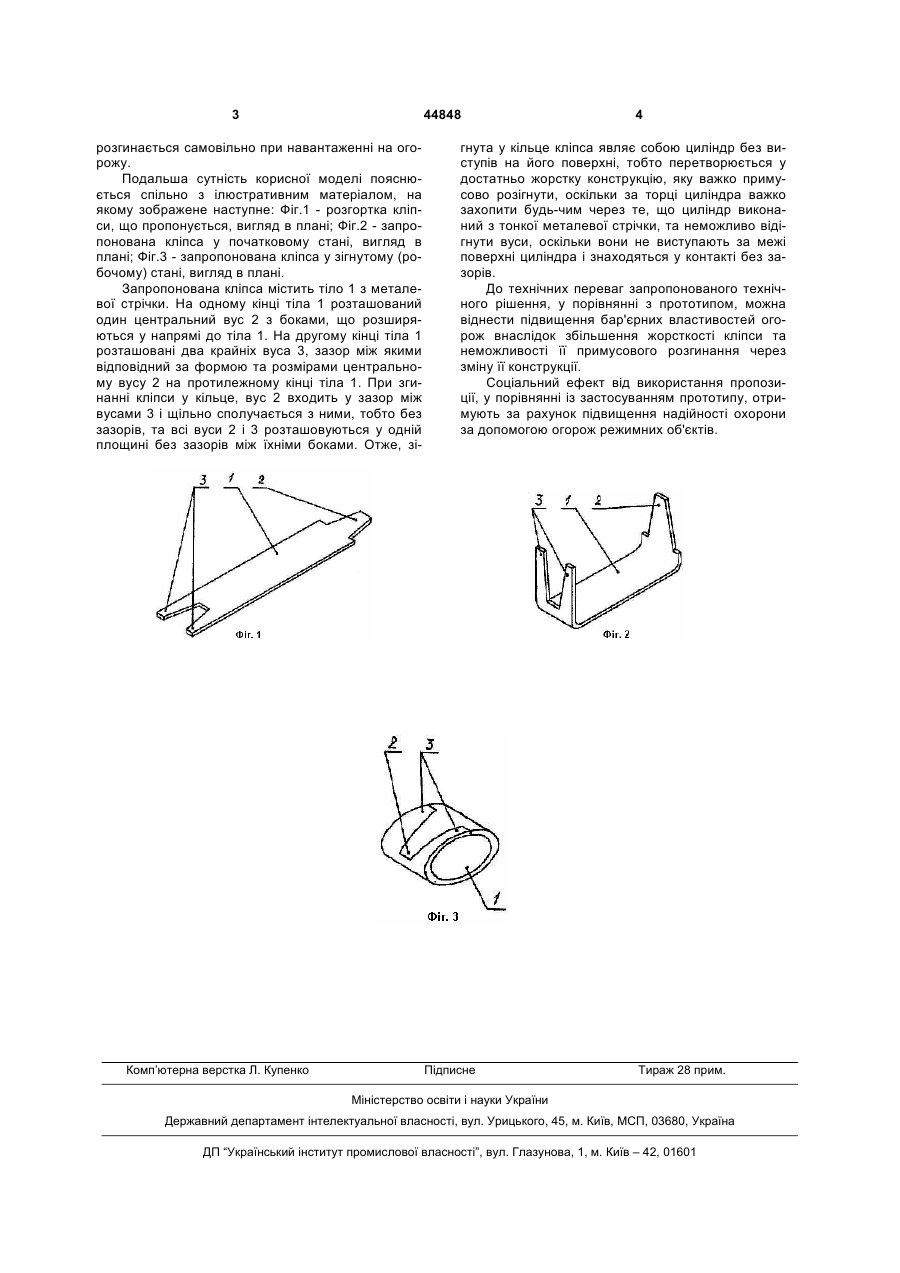

Кліпса, що має металеве тіло, кінці якого у початковому стані плавно (за радіусом) відігнуті у один бік майже на прямий кут, яка відрізняється 3 44848 розгинається самовільно при навантаженні на огорожу. Подальша сутність корисної моделі пояснюється спільно з ілюстративним матеріалом, на якому зображене наступне: Фіг.1 - розгортка кліпси, що пропонується, вигляд в плані; Фіг.2 - запропонована кліпса у початковому стані, вигляд в плані; Фіг.3 - запропонована кліпса у зігнутому (робочому) стані, вигляд в плані. Запропонована кліпса містить тіло 1 з металевої стрічки. На одному кінці тіла 1 розташований один центральний вус 2 з боками, що розширяються у напрямі до тіла 1. На другому кінці тіла 1 розташовані два крайніх вуса 3, зазор між якими відповідний за формою та розмірами центральному вусу 2 на протилежному кінці тіла 1. При згинанні кліпси у кільце, вус 2 входить у зазор між вусами 3 і щільно сполучається з ними, тобто без зазорів, та всі вуси 2 і 3 розташовуються у одній площині без зазорів між їхніми боками. Отже, зі Комп’ютерна верстка Л. Купенко 4 гнута у кільце кліпса являє собою циліндр без виступів на його поверхні, тобто перетворюється у достатньо жорстку конструкцію, яку важко примусово розігнути, оскільки за торці циліндра важко захопити будь-чим через те, що циліндр виконаний з тонкої металевої стрічки, та неможливо відігнути вуси, оскільки вони не виступають за межі поверхні циліндра і знаходяться у контакті без зазорів. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести підвищення бар'єрних властивостей огорож внаслідок збільшення жорсткості кліпси та неможливості її примусового розгинання через зміну її конструкції. Соціальний ефект від використання пропозиції, у порівнянні із застосуванням прототипу, отримують за рахунок підвищення надійності охорони за допомогою огорож режимних об'єктів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюClip
Автори англійськоюTkachenko Yurii Volodymyrovych
Назва патенту російськоюКлипса
Автори російськоюТкаченко Юрий Владимирович
МПК / Мітки
МПК: F41H 11/00, E04H 17/00
Мітки: кліпса
