Малоелементна антенна решітка обертової поляризації з керованою діаграмою спрямованості

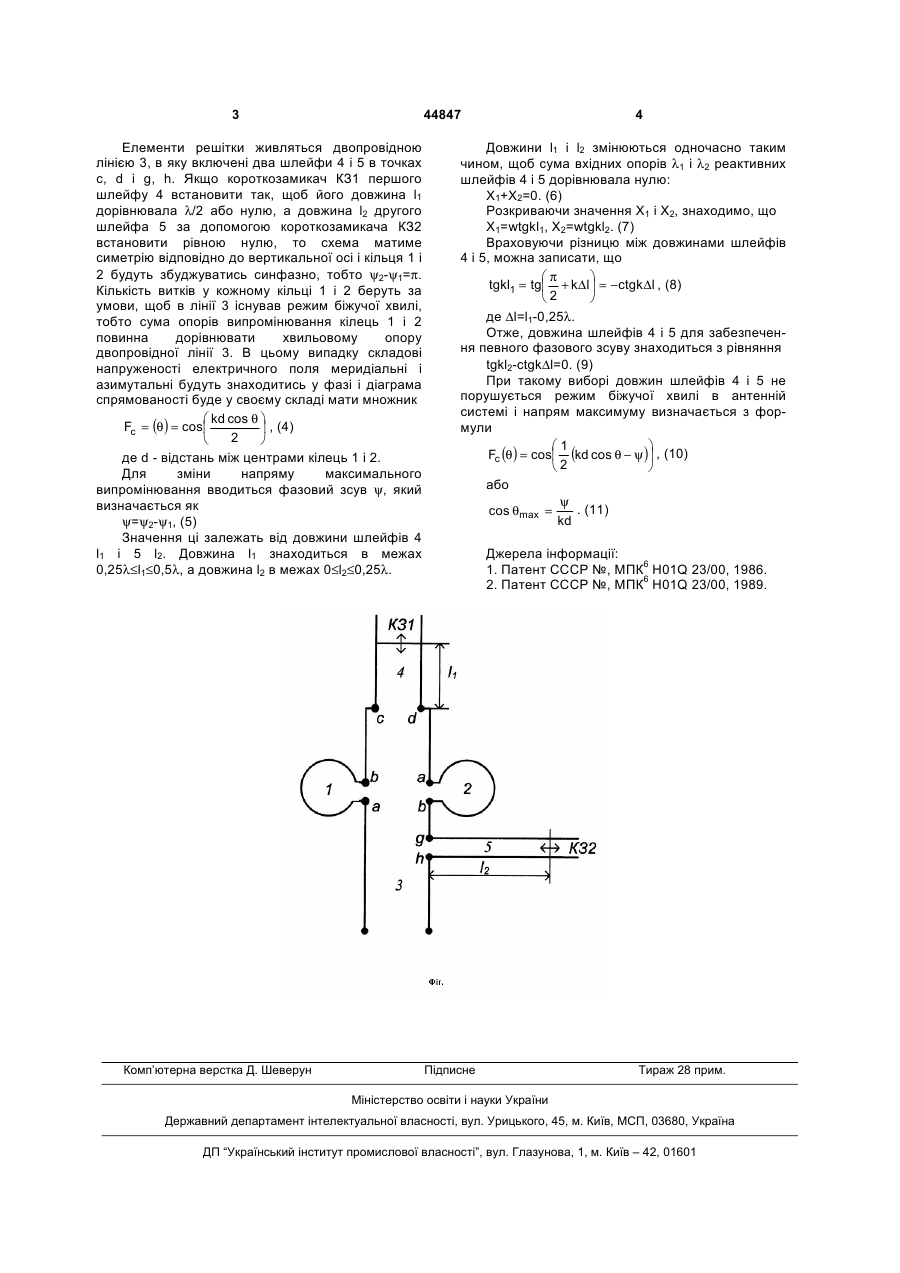

Малоелементна антенна решітка обертової поляризації з керованою діаграмою спрямованості, що містить два однотипні кільця, яка відрізняється тим, що до кілець підключена двопровідна лінія, до якої приєднані два шлейфи, в яких встановлені короткозамикачі. (19) (21) u200906961 (22) 03.07.2009 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) ІЛЬНИЦЬКИЙ ЛЮДВІГ ЯКОВИЧ, ЩЕРБИНА ОЛЬГА АЛІМІВНА, МИХАЛЬЧУК ІННА ІВАНІВНА (73) НАЦІОНАЛЬНИЙ АВІАЦІЙНИЙ УНІВЕРСИТЕТ (НАУ) 3 44847 Елементи решітки живляться двопровідною лінією 3, в яку включені два шлейфи 4 і 5 в точках с, d і g, h. Якщо короткозамикач КЗ1 першого шлейфу 4 встановити так, щоб його довжина l1 дорівнювала λ/2 або нулю, а довжина l2 другого шлейфа 5 за допомогою короткозамикача КЗ2 встановити рівною нулю, то схема матиме симетрію відповідно до вертикальної осі і кільця 1 і 2 будуть збуджуватись синфазно, тобто ψ2-ψ1=π. Кількість витків у кожному кільці 1 і 2 беруть за умови, щоб в лінії 3 існував режим біжучої хвилі, тобто сума опорів випромінювання кілець 1 і 2 повинна дорівнювати хвильовому опору двопровідної лінії 3. В цьому випадку складові напруженості електричного поля меридіальні і азимутальні будуть знаходитись у фазі і діаграма спрямованості буде у своєму складі мати множник ⎛ kd cos θ ⎞ Fc = (θ ) = cos⎜ ⎟ , (4) 2 ⎝ ⎠ де d - відстань між центрами кілець 1 і 2. Для зміни напряму максимального випромінювання вводиться фазовий зсув ψ, який визначається як ψ=ψ2-ψ1, (5) Значення ці залежать від довжини шлейфів 4 l1 і 5 l2. Довжина l1 знаходиться в межах 0,25λ≤l1≤0,5λ, а довжина l2 в межах 0≤l2≤0,25λ. Комп’ютерна верстка Д. Шеверун 4 Довжини l1 і l2 змінюються одночасно таким чином, щоб сума вхідних опорів λ1 і λ2 реактивних шлейфів 4 і 5 дорівнювала нулю: X1+Х2=0. (6) Розкриваючи значення Х1 і Х2, знаходимо, що X1=wtgkl1, X2=wtgkl2. (7) Враховуючи різницю між довжинами шлейфів 4 і 5, можна записати, що ⎛π ⎞ tgkl1 = tg⎜ + k∆l ⎟ = −ctgk ∆l , (8) 2 ⎝ ⎠ де ∆l=l1-0,25λ. Отже, довжина шлейфів 4 і 5 для забезпечення певного фазового зсуву знаходиться з рівняння tgkl2-ctgk∆l=0. (9) При такому виборі довжин шлейфів 4 і 5 не порушується режим біжучої хвилі в антенній системі і напрям максимуму визначається з формули ⎛1 ⎞ Fc (θ ) = cos⎜ (kd cos θ − ψ )⎟ , (10) 2 ⎝ ⎠ або ψ . (11) cos θmax = kd Джерела інформації: 1. Патент СССР №, МПК6 H01Q 23/00, 1986. 2. Патент СССР №, МПК6 H01Q 23/00, 1989. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
