Кліпса з алюмінію та алюмінієвих сплавів

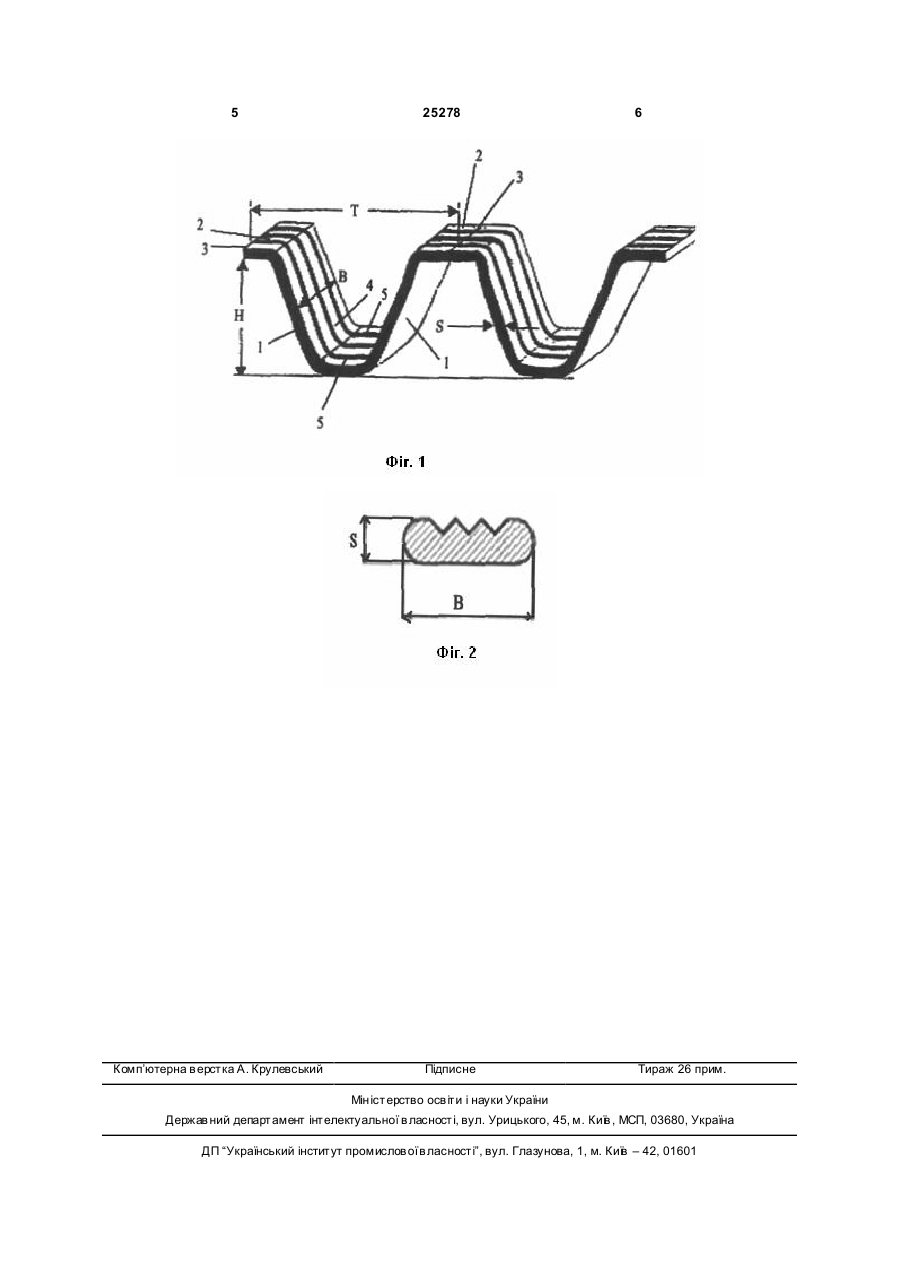

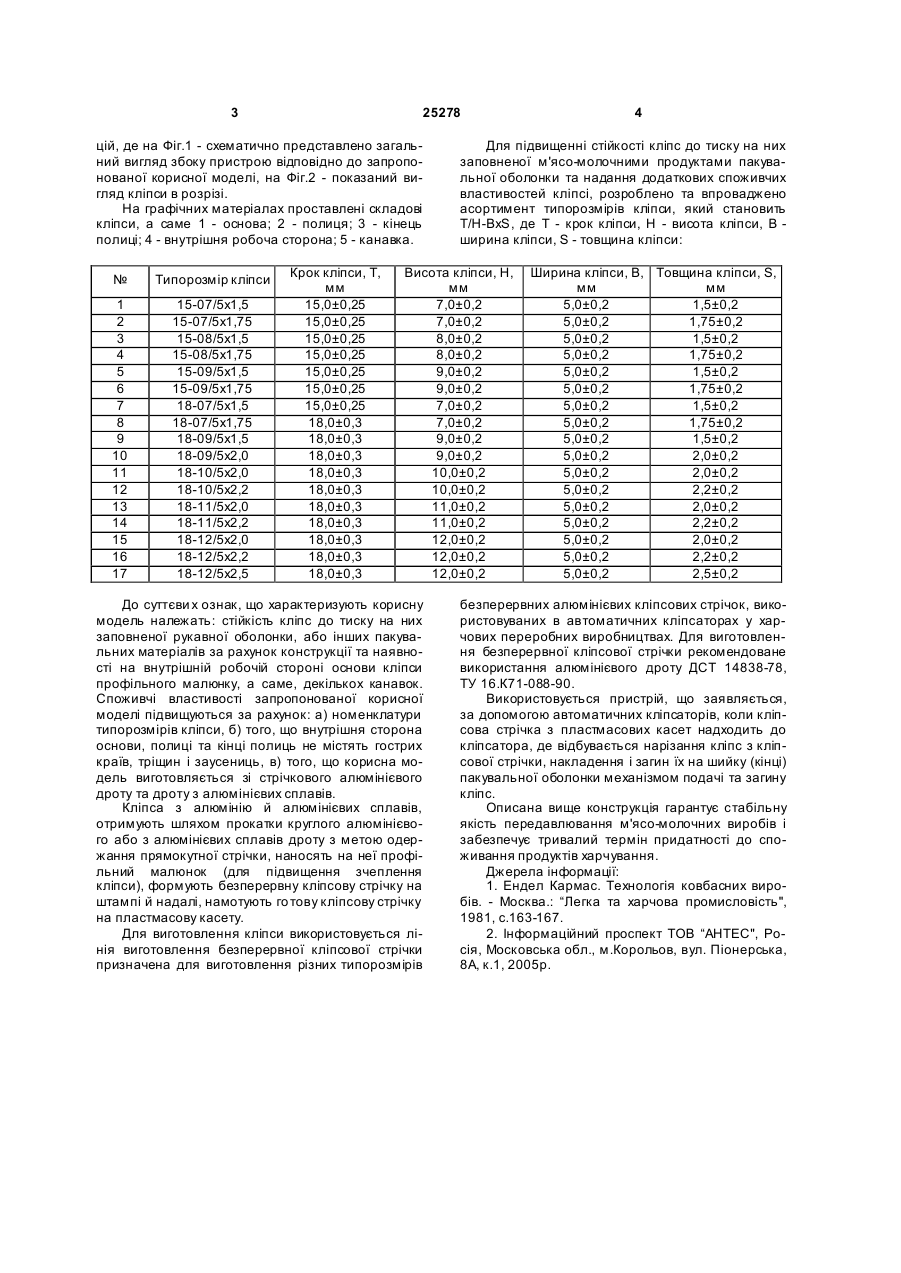

1. Кліпса алюмінієва, яка виконана зі стрічкового алюмінієвого дроту, що включає основу (1), дві полиці (2), що мають кінці (3) полиць, яка відрізняється тим, що основа (1) кліпси містить внутрішню робочу сторону (4) та разом з полицями (3) має крок (Т) кліпси, значення якого вибрано в межах від 15,0 ± 0,25 мм до 18,0 ± 0,3 мм, висоту (Н) кліпси, значення якої вибрано в межах від 7,0 ± 3 25278 цій, де на Фіг.1 - схематично представлено загальний вигляд збоку пристрою відповідно до запропонованої корисної моделі, на Фіг.2 - показаний вигляд кліпси в розрізі. На графічних матеріалах проставлені складові кліпси, а саме 1 - основа; 2 - полиця; 3 - кінець полиці; 4 - внутрішня робоча сторона; 5 - канавка. № Типорозмір кліпси 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 15-07/5х1,5 15-07/5х1,75 15-08/5х1,5 15-08/5х1,75 15-09/5х1,5 15-09/5х1,75 18-07/5х1,5 18-07/5х1,75 18-09/5х1,5 18-09/5х2,0 18-10/5х2,0 18-10/5х2,2 18-11/5х2,0 18-11/5х2,2 18-12/5х2,0 18-12/5х2,2 18-12/5х2,5 Крок кліпси, Т, мм 15,0±0,25 15,0±0,25 15,0±0,25 15,0±0,25 15,0±0,25 15,0±0,25 15,0±0,25 18,0±0,3 18,0±0,3 18,0±0,3 18,0±0,3 18,0±0,3 18,0±0,3 18,0±0,3 18,0±0,3 18,0±0,3 18,0±0,3 Для підвищенні стійкості кліпс до тиску на них заповненої м'ясо-молочними продуктами пакувальної оболонки та надання додаткових споживчих властивостей кліпсі, розроблено та впроваджено асортимент типорозмірів кліпси, який становить T/H-BxS, де Т - крок кліпси, Н - висота кліпси, В ширина кліпси, S - товщина кліпси: Висота кліпси, Н, мм 7,0±0,2 7,0±0,2 8,0±0,2 8,0±0,2 9,0±0,2 9,0±0,2 7,0±0,2 7,0±0,2 9,0±0,2 9,0±0,2 10,0±0,2 10,0±0,2 11,0±0,2 11,0±0,2 12,0±0,2 12,0±0,2 12,0±0,2 До суттєви х ознак, що характеризують корисну модель належать: стійкість кліпс до тиску на них заповненої рукавної оболонки, або інших пакувальних матеріалів за рахунок конструкції та наявності на внутрішній робочій стороні основи кліпси профільного малюнку, а саме, декількох канавок. Споживчі властивості запропонованої корисної моделі підвищуються за рахунок: а) номенклатури типорозмірів кліпси, б) того, що внутрішня сторона основи, полиці та кінці полиць не містять гострих країв, тріщин і заусениць, в) того, що корисна модель виготовляється зі стрічкового алюмінієвого дроту та дроту з алюмінієвих сплавів. Кліпса з алюмінію й алюмінієвих сплавів, отримують шляхом прокатки круглого алюмінієвого або з алюмінієвих сплавів дроту з метою одержання прямокутної стрічки, наносять на неї профільний малюнок (для підвищення зчеплення кліпси), формують безперервну кліпсову стрічку на штампі й надалі, намотують го тову кліпсову стрічку на пластмасову касету. Для виготовлення кліпси використовується лінія виготовлення безперервної кліпсової стрічки призначена для виготовлення різних типорозмірів 4 Ширина кліпси, В, Товщина кліпси, S, мм мм 5,0±0,2 1,5±0,2 5,0±0,2 1,75±0,2 5,0±0,2 1,5±0,2 5,0±0,2 1,75±0,2 5,0±0,2 1,5±0,2 5,0±0,2 1,75±0,2 5,0±0,2 1,5±0,2 5,0±0,2 1,75±0,2 5,0±0,2 1,5±0,2 5,0±0,2 2,0±0,2 5,0±0,2 2,0±0,2 5,0±0,2 2,2±0,2 5,0±0,2 2,0±0,2 5,0±0,2 2,2±0,2 5,0±0,2 2,0±0,2 5,0±0,2 2,2±0,2 5,0±0,2 2,5±0,2 безперервних алюмінієвих кліпсових стрічок, використовуваних в автоматичних кліпсаторах у харчових переробних виробництвах. Для виготовлення безперервної кліпсової стрічки рекомендоване використання алюмінієвого дроту ДСТ 14838-78, ТУ 16.К71-088-90. Використовується пристрій, що заявляється, за допомогою автоматичних кліпсаторів, коли кліпсова стрічка з пластмасових касет надходить до кліпсатора, де відбувається нарізання кліпс з кліпсової стрічки, накладення і загин їх на шийку (кінці) пакувальної оболонки механізмом подачі та загину кліпс. Описана вище конструкція гарантує стабільну якість передавлювання м'ясо-молочних виробів і забезпечує тривалий термін придатності до споживання продуктів харчування. Джерела інформації: 1. Ендел Кармас. Технологія ковбасних виробів. - Москва.: “Легка та харчова промисловість", 1981, с.163-167. 2. Інформаційний проспект ТОВ “АНТЕС", Росія, Московська обл., м.Корольов, вул. Піонерська, 8А, к.1, 2005р. 5 Комп’ютерна в ерстка А. Крулевський 25278 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
