Композиція для виготовлення ніздрюватого бетону

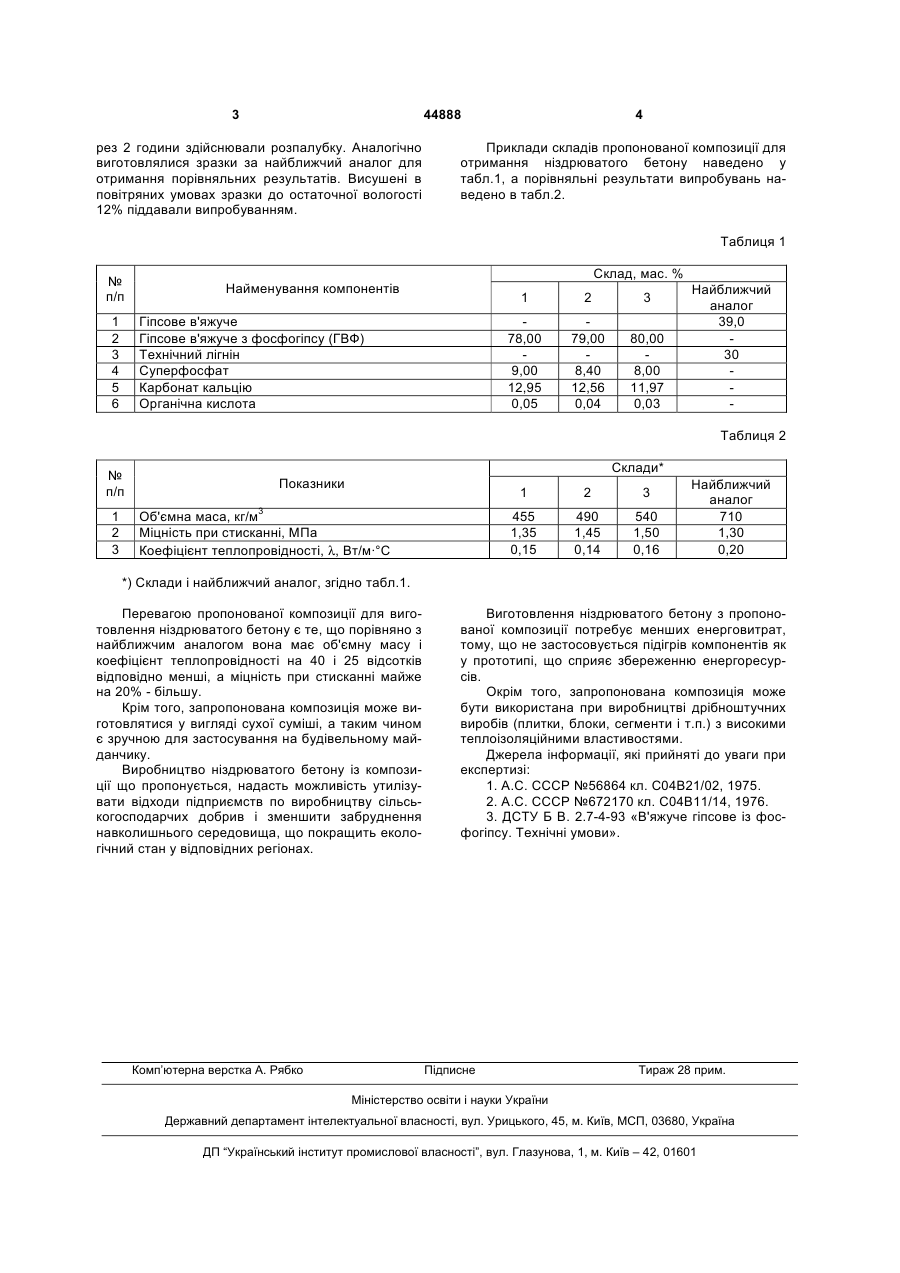

Композиція для виготовлення ніздрюватого бетону, що включає карбонат кальцію, суперфосфат і органічну кислоту, яка відрізняється тим, що як в'яжуче вона містить гіпсове в'яжуче з фосфогіпсу при наступному співвідношенні компонентів, мас. %: гіпсове в'яжуче з фосфогіпсу (ГВФ) 78,00-80,0 суперфосфат 9,00-8,00 карбонат кальцію 12,95-11,97 органічна кислота 0,05-0,03. (19) (21) u200813316 (22) 17.11.2008 (24) 26.10.2009 (46) 26.10.2009, Бюл.№ 20, 2009 р. (72) КОСТЮК ТЕТЯНА ОЛЕКСАНДРІВНА, ВІННИЧЕНКО ВАРВАРА ІВАНІВНА, ІВАЩЕНКО ТАРАС ГРИГОРОВИЧ, КАЗІМАГОМЕДОВ ІБРАГІМ ЕМІРОВИЧ (73) КОСТЮК ТЕТЯНА ОЛЕКСАНДРІВНА, ВІННИЧЕНКО ВАРВАРА ІВАНІВНА, ІВАЩЕНКО ТАРАС ГРИГОРОВИЧ, КАЗІМАГОМЕДОВ ІБРАГІМ ЕМІРОВИЧ 3 44888 рез 2 години здійснювали розпалубку. Аналогічно виготовлялися зразки за найближчий аналог для отримання порівняльних результатів. Висушені в повітряних умовах зразки до остаточної вологості 12% піддавали випробуванням. 4 Приклади складів пропонованої композиції для отримання ніздрюватого бетону наведено у табл.1, а порівняльні результати випробувань наведено в табл.2. Таблиця 1 № п/п 1 2 3 4 5 6 Склад, мас. % Найменування компонентів 1 3 78,00 9,00 12,95 0,05 Гіпсове в'яжуче Гіпсове в'яжуче з фосфогіпсу (ГВФ) Технічний лігнін Суперфосфат Карбонат кальцію Органічна кислота 2 79,00 8,40 12,56 0,04 80,00 8,00 11,97 0,03 Найближчий аналог 39,0 30 Таблиця 2 № п/п 1 2 3 Склади* Показники 1 3 455 1,35 0,15 Об'ємна маса, кг/м3 Міцність при стисканні, МПа Коефіцієнт теплопровідності, λ, Вт/м·°С 2 490 1,45 0,14 540 1,50 0,16 Найближчий аналог 710 1,30 0,20 *) Склади і найближчий аналог, згідно табл.1. Перевагою пропонованої композиції для виготовлення ніздрюватого бетону є те, що порівняно з найближчим аналогом вона має об'ємну масу і коефіцієнт теплопровідності на 40 і 25 відсотків відповідно менші, а міцність при стисканні майже на 20% - більшу. Крім того, запропонована композиція може виготовлятися у вигляді сухої суміші, а таким чином є зручною для застосування на будівельному майданчику. Виробництво ніздрюватого бетону із композиції що пропонується, надасть можливість утилізувати відходи підприємств по виробництву сільськогосподарчих добрив і зменшити забруднення навколишнього середовища, що покращить екологічний стан у відповідних регіонах. Комп’ютерна верстка А. Рябко Виготовлення ніздрюватого бетону з пропонованої композиції потребує менших енерговитрат, тому, що не застосовується підігрів компонентів як у прототипі, що сприяє збереженню енергоресурсів. Окрім того, запропонована композиція може бути використана при виробництві дрібноштучних виробів (плитки, блоки, сегменти і т.п.) з високими теплоізоляційними властивостями. Джерела інформації, які прийняті до уваги при експертизі: 1. А.С. СССР №56864 кл. С04В21/02, 1975. 2. А.С. СССР №672170 кл. С04В11/14, 1976. 3. ДСТУ Б В. 2.7-4-93 «В'яжуче гіпсове із фосфогіпсу. Технічні умови». Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
