Сталезалізобетонна ферма
Номер патенту: 44904
Опубліковано: 26.10.2009
Автори: Муравльов Володимир Вячеславович, Стороженко Леонід Іванович, Нижнік Олександр Васильович
Формула / Реферат
Сталезалізобетонна ферма, що складається із верхнього та нижнього поясів, з'єднаних сталевою решіткою, яка відрізняється тим, що верхній пояс виконаний із залізобетону і жорстко з'єднаний зі сталевою решіткою з можливістю забезпечення сумісної роботи елементів ферми.
Текст

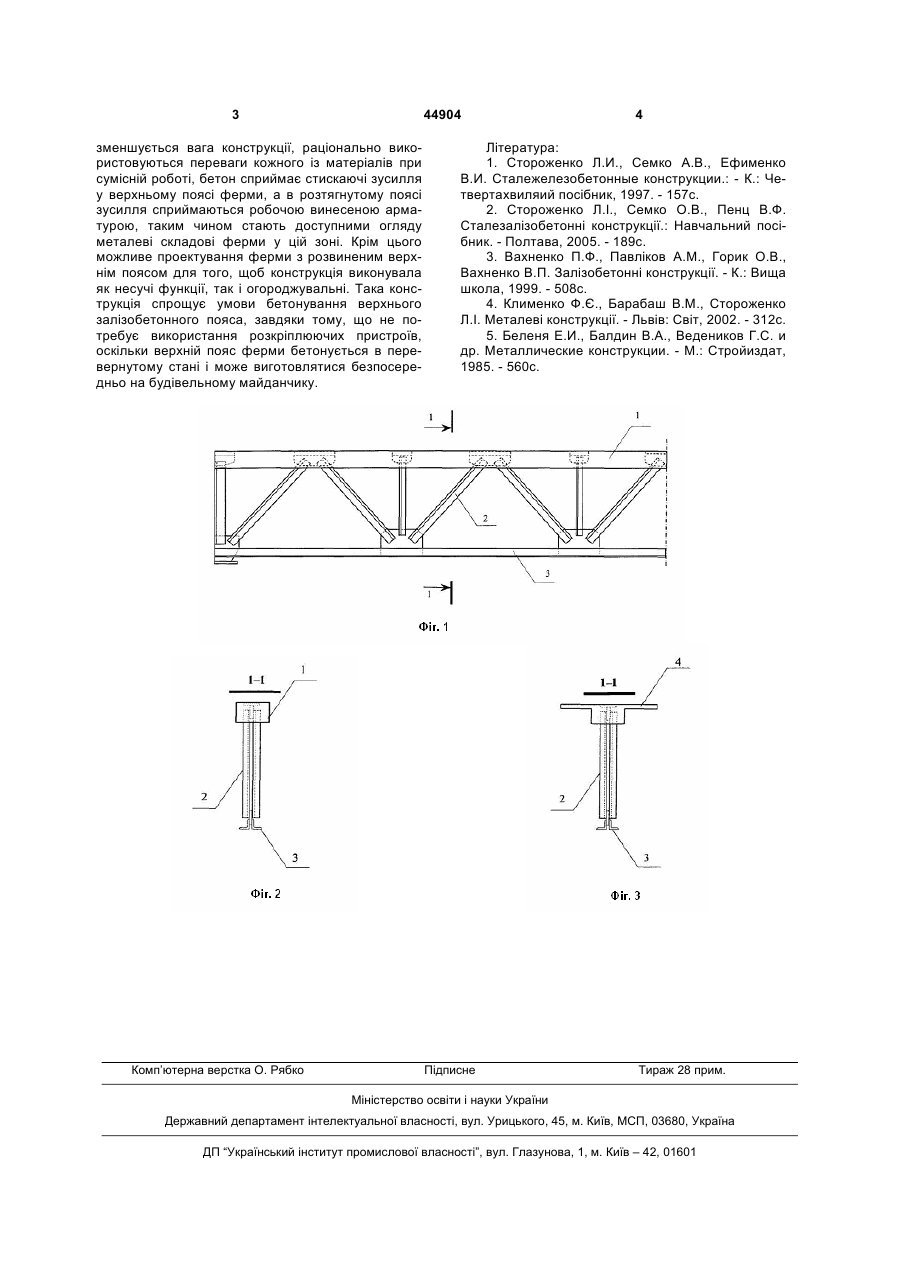

Сталезалізобетонна ферма, що складається із верхнього та нижнього поясів, з'єднаних сталевою решіткою, яка відрізняється тим, що верхній пояс виконаний із залізобетону і жорстко з'єднаний зі сталевою решіткою з можливістю забезпечення сумісної роботи елементів ферми. (19) (21) u200901969 (22) 05.03.2009 (24) 26.10.2009 (46) 26.10.2009, Бюл.№ 20, 2009 р. (72) СТОРОЖЕНКО ЛЕОНІД ІВАНОВИЧ, МУРАВЛЬОВ ВОЛОДИМИР ВЯЧЕСЛАВОВИЧ, НИЖНИК ОЛЕКСАНДР ВАСИЛЬОВИЧ 3 44904 зменшується вага конструкції, раціонально використовуються переваги кожного із матеріалів при сумісній роботі, бетон сприймає стискаючі зусилля у верхньому поясі ферми, а в розтягнутому поясі зусилля сприймаються робочою винесеною арматурою, таким чином стають доступними огляду металеві складові ферми у цій зоні. Крім цього можливе проектування ферми з розвиненим верхнім поясом для того, щоб конструкція виконувала як несучі функції, так і огороджувальні. Така конструкція спрощує умови бетонування верхнього залізобетонного пояса, завдяки тому, що не потребує використання розкріплюючих пристроїв, оскільки верхній пояс ферми бетонується в перевернутому стані і може виготовлятися безпосередньо на будівельному майданчику. Комп’ютерна верстка О. Рябко 4 Література: 1. Стороженко Л.И., Семко А.В., Ефименко В.И. Сталежелезобетонные конструкции.: - К.: Четвертахвиляий посібник, 1997. - 157с. 2. Стороженко Л.І., Семко О.В., Пенц В.Ф. Сталезалізобетонні конструкції.: Навчальний посібник. - Полтава, 2005. - 189с. 3. Вахненко П.Ф., Павліков A.M., Горик О.В., Вахненко В.П. Залізобетонні конструкції. - К.: Вища школа, 1999. - 508с. 4. Клименко Ф.Є., Барабаш В.М., Стороженко Л.І. Металеві конструкції. - Львів: Світ, 2002. - 312с. 5. Беленя Е.И., Балдин В.А., Ведеников Г.С. и др. Металлические конструкции. - М.: Стройиздат, 1985. - 560с. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSteel-reinforced-concrete truss
Автори англійськоюStorozhenko Leonid Ivanovych, Muravliov Volodymyr Viacheslavovych, Nyzhnyk Oleksandr Vasyliovych
Назва патенту російськоюСталежелезобетонная ферма
Автори російськоюСтороженко Леонид Иванович, Муравлев Владимир Вячеславович, Нижник Александр Васильевич
МПК / Мітки
МПК: E04B 1/00
Мітки: ферма, сталезалізобетонна
