Ферма з одиночних кутиків

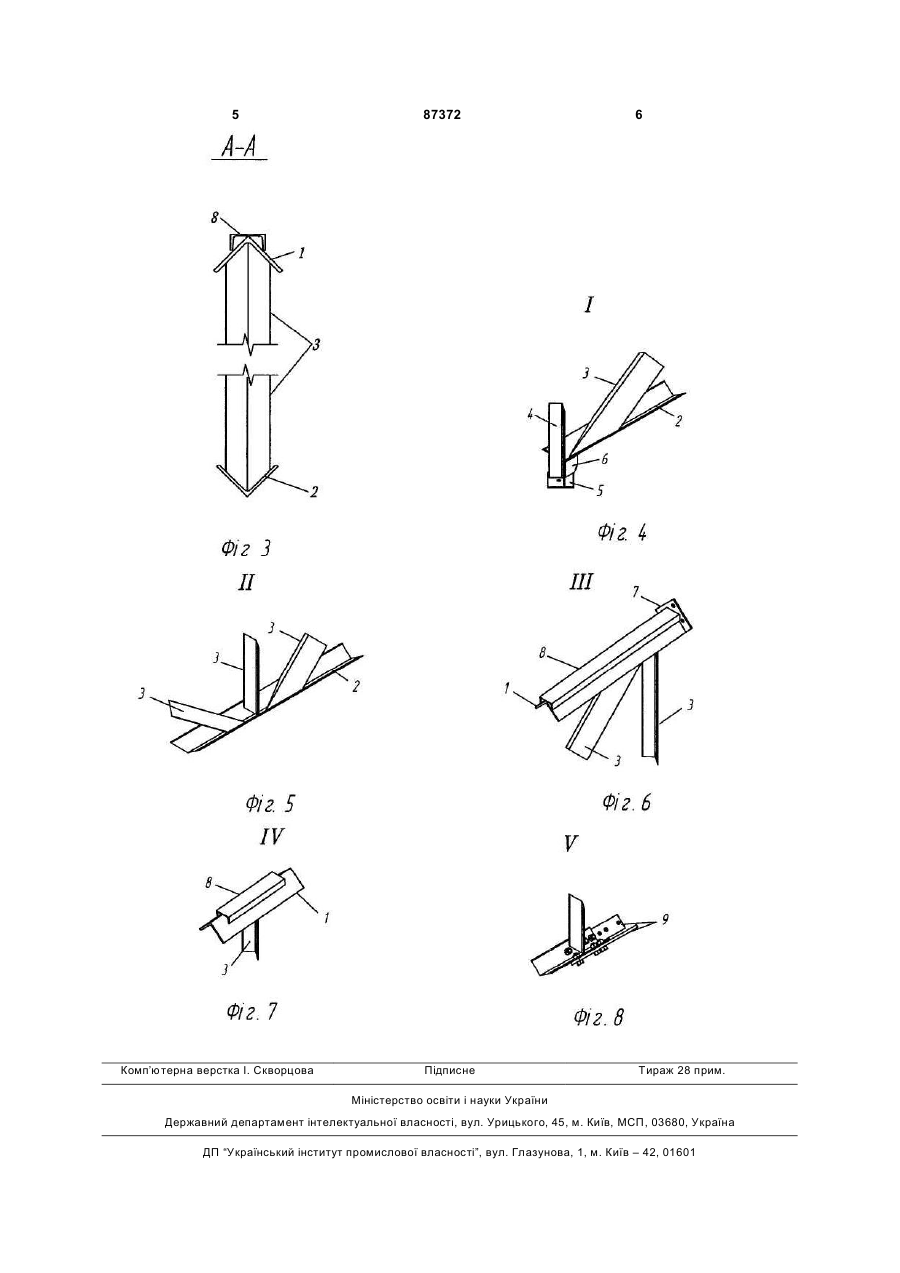

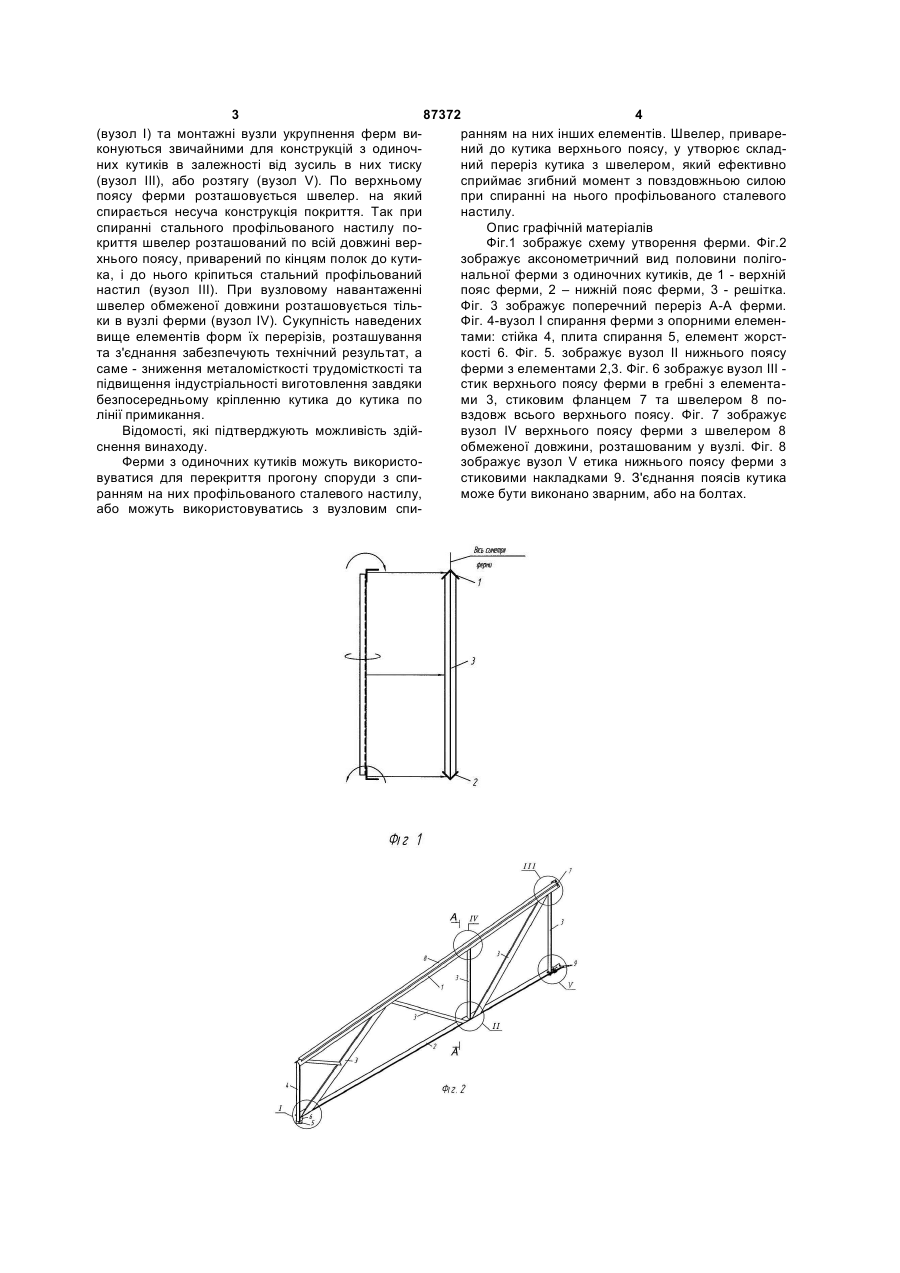

1. Ферма з одиночних кутиків, до складу якої входить верхній пояс, нижній пояс та решітка, яка відрізняється тим, що верхній та нижній пояси ферм розташовані симетрично в вертикальній площині ферми, при цьому полиці кутиків верхнього пояса розташовані похило під кутом 45° донизу, полиці кутиків нижнього пояса розташовані похило під кутом 45° уверх, а елементи решітки розташовані між верхнім та нижнім поясами таким чином, що їх обушки співпадають з обушками поясів і розташовані на вертикальній осі симетрії ферми. 2. Ферма з одиночних кутиків за п. 1, яка відрізняється тим, що зверху кутика по всій довжині пояса розташовано швелер, кінці полиць якого приварені до полиць кутика. 3. Ферма з одиночних кутиків за п. 1, яка відрізняється тим, що зверху кутика швелери обмеженої довжини розташовані тільки в вузлах. Винахід стосується будівництва й може бути використаний для будівель в покрівлях з фермами. Відома ферма елементи якої виконані з спарених кутиків з фасонками вузлах та прокладками між кутиками (Металлические конструкции. Москва Стройиздат, 1985 г., стр. 232. Фермы из парных уголков). Недолік конструкції полягає в підвищеній металомісткості багатоелементності конструкції і відповідно підвищеній трудомісткості виготовлення. Відома ферма з одиночних кутиків, верхній та нижній пояси яке виконується з одиночних кутиків, полки яких розташовані вертикально та горизонтально, а кутики решітки кріпляться до вертикальних полок поясі (Металлические конструкции. Москва, Стройиздат, 1985 г., стр. 232. Фермы и одиночных уголков). Недолік конструкції полягає в несиметричності ферми площині навантаження, внаслідок чого елементи решітки та пояси сприймають дію моментів та кручення з площини навантаження, що викликає додаткові напруження в елементах, та відповідно, підвищену металоміст кість та просторов деформативність (деформації з площини ферми). Суть винаходу полягає в тому, що верхні пояси звичайних ферм одиночних кутиків 1 розташовані повернутими на 45° по повздовжній осі з годинниковою стрілкою, нижні 2-повернутими на 45° по повздовжній осі проти годинникової стрілки, а кожен елемент решітки 3 повернутий на 45° по повздовжній осі і розташований так, що обушки кутиків решітки співпадають обушками кутиків поясів та проходять через вертикальну вісь симетрії поперечного перерізу ферми. Пояснення конструкції та робота ферми. Елементи решітки ферми обрізаються по лінії їх дотику з поясами ферми та безпосередньо приварюються до них. Лінія з'єднання полки кутика решітки з полкою кутика пояса перебільшує розмір полки решітки кутика на 30...60% в залежності від кута нахилу решітки ферми, і таким чином зусилля з решітки на пояс передається через косий зварний шов що зменшує напругу в цих швах порівняно з напругою в полках і, тим самим, підвищує надійність з'єднання вузлів ферми. Вузли спирання (19) UA (11) 87372 (13) C2 (21) a200711900 (22) 29.10.2007 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) ШИМАНОВСЬКИЙ ОЛЕКСАНДР ВІТАЛІЙОВИЧ, ПЕРЕЛЬМУТЕР АНАТОЛІЙ ВІКТОРОВИЧ, БОЖКО ВАЛЕРІЙ АНДРІЙОВИЧ (73) ШИМАНОВСЬКИЙ ОЛЕКСАНДР ВІТАЛІЙОВИЧ, ПЕРЕЛЬМУТЕР АНАТОЛІЙ ВІКТОРОВИЧ, БОЖКО ВАЛЕРІЙ АНДРІЙОВИЧ (56) GB 791161 A, 1958 RU 2159310 C1, 2000 JP 2003-96905 A, 2003 SU 1456523 A1, 1989 SU 1330278 A1, 1987 UA 84560 C2, 25.04.2007 Металлические конструкции / Под ред. д-ра техн.наук проф. Беленя Е.И. - М.: Стройиздат, 1985. - С. 232-237, рис. 9.17-9.22. 3 87372 4 (вузол І) та монтажні вузли укрупнення ферм виранням на них інших елементів. Швелер, привареконуються звичайними для конструкцій з одиночний до кутика верхнього поясу, у утворює складних кутиків в залежності від зусиль в них тиску ний переріз кутика з швелером, який ефективно (вузол III), або розтягу (вузол V). По верхньому сприймає згибний момент з повздовжньою силою поясу ферми розташовується швелер. на який при спиранні на нього профільованого сталевого спирається несуча конструкція покриття. Так при настилу. спиранні стального профільованого настилу поОпис графічній матеріалів криття швелер розташований по всій довжині верФіг.1 зображує схему утворення ферми. Фіг.2 хнього поясу, приварений по кінцям полок до кутизображує аксонометричний вид половини полігока, і до нього кріпиться стальний профільований нальної ферми з одиночних кутиків, де 1 - верхній настил (вузол III). При вузловому навантаженні пояс ферми, 2 – нижній пояс ферми, 3 - решітка. швелер обмеженої довжини розташовується тільФіг. 3 зображує поперечний переріз А-А ферми. ки в вузлі ферми (вузол IV). Сукупність наведених Фіг. 4-вузол І спирання ферми з опорними елеменвище елементів форм їх перерізів, розташування тами: стійка4, плита спирання 5, елемент жорстта з'єднання забезпечують технічний результат, а кості 6. Фіг. 5. зображує вузол II нижнього поясу саме - зниження металомісткості трудомісткості та ферми з елементами 2,3. Фіг. 6 зображує вузол III підвищення індустріальності виготовлення завдяки стик верхнього поясу ферми в гребні з елементабезпосередньому кріпленню кутика до кутика по ми 3, стиковим фланцем 7 та швелером 8 полінії примикання. вздовж всього верхнього поясу. Фіг. 7 зображує Відомості, які підтверджують можливість здійвузол IV верхнього поясу ферми з швелером 8 снення винаходу. обмеженої довжини, розташованим у вузлі. Фіг. 8 Ферми з одиночних кутиків можуть використозображує вузол V етика нижнього поясу ферми з вуватися для перекриття прогону споруди з спистиковими накладками 9. З'єднання поясів кутика ранням на них профільованого сталевого настилу, може бути виконано зварним, або на болтах. або можуть використовуватись з вузловим спи 5 Комп’ютерна верстка І. Скворцова 87372 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
