Структурна сталезалізобетонна плита

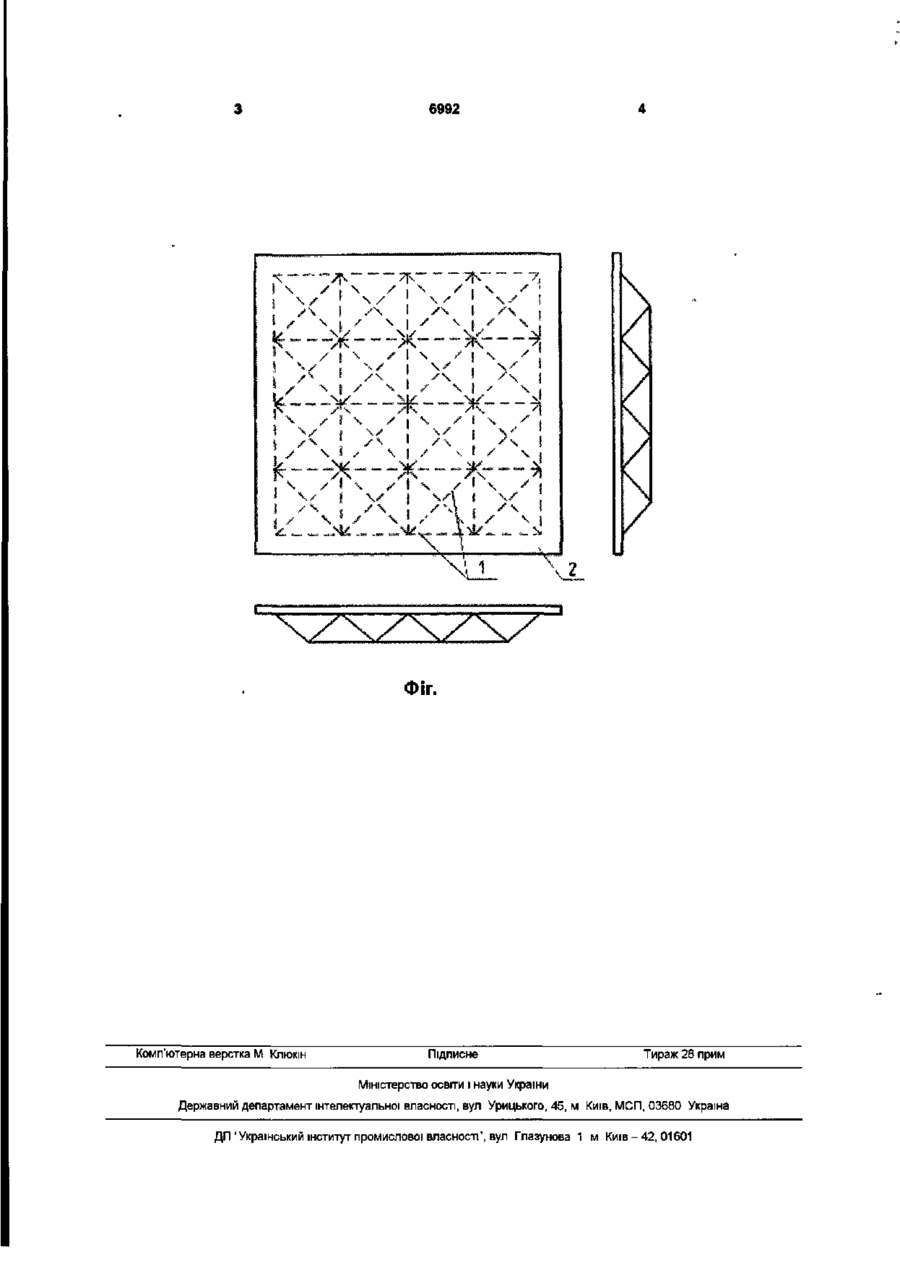

Структурна сталезалізобетонна плита, що складається з залізобетонної плити, розташованої у верхній частині конструкції, та сталевої решітки, яка відрізняється тим, що стиснуті елементи поясів структури замінені на залізобетонну плиту, яка працює сумісно зі сталевими елементами Корисна модель відноситься до будівництва зокрема до конструкцій покриття, що може бути використано при споруджені великопролітних громадських та промислових будівель Суттєвий вплив на застосування структурних конструкцій визначили нагальні потреби інтенсифікації виробництва, створення крупногабаритної техніки, розвиток спорту, потреби культури Структурні конструкції мають ряд переваг, серед яких - висока жорсткість, завдяки чому можна перекривати великі прольоти, мала будівельна висота, надійність у разі раптових локальних пошкоджень Але існують і вади структурних конструкцій, зокрема підвищена трудомємність [1]. Зменшення матеріалоємності та трудоємності на виготовлення несучих конструкцій є головною проблемою сучасного будівництва Цього можна досягти за рахунок розвитку та технічного удосконалення будівельних конструкцій, застосовуючи високоміцні та ефективні матеріали, створюючи нові конструктивні форми Одним із можливих шляхів зменшення матеріалоємності та трудоємності несучих елементів є раціональне поєднання сталевих елементів із залізобетоном плити в якості верхнього поясу структури. На Фіг зображена структурна сталезалізобетонна плита, виконана зі сталевої решітки (1), та залізобетонної плити (2) В якості решітки найрацюнальніше застосовувати труби замість кутників, що дає змогу зекономити на металі та, при необхідності, порожнини труб використати для попереднього напруження окремих елементів структури для більш ефективної роботи конструкції Виготовлення такої конструкції може відбуватись безпосередньо на будівельному майданчику При цьому, заздалегідь змонтовану сталеву решітку можливо помістити в свіжий ще не затверділий бетон плити, для виготовлення яко( застосовують опалубку При затвердінні бетон міцно зчіплюється зі сталевими стрижнями решітки та під впливом ЗОВНІШНІХ зусиль обидві конструкції працюють сумісно В інших випадках решітку доцільно прикріпити до плити за допомогою закладних деталей Таким чином в сталезалізобетонній структурній плиті досягається вигідне використання двох типів матеріалів бетон сприймає стискаючі зусилля, а сталеві стрижні переважно розтягуючі А також зникає необхідність застосування інших огороджуючих конструкцій покриття Джерела інформації 1 Стороженко Л І , Пашинський В А , Пічупн С Ф , Трусов Г М Металеві конструкції Навчальний посібник-К НМК ВО, 1992-172с 2 Стороженко Л И , Семко О В , Єфименко В И Сталежелезобетонные конструкции - К Четверта Хвиля, 1997 - 160с [2] Особливістю роботи конструкції структурної сталезалізобетонної плити є те, що сталева решітка в ній працює сумісно із залізобетонною плитою, яка суміщує несучу та огороджувальну функції, при цьому забезпечується необхідна жорсткість конструкції в цілому Головним для структурної сталезалізобетонної плити є можливість використання залізобетонної CM о> О) со О) 6992 1 чч 1 У f ч. ч ч ' к. _. 1 чЧ 1 \ У к™' Ч I ОБ"" с у / і—" ч У і у У чу уч ч~~ - ч \У ч * \ j ч ч 1 У Ч[У У | ч 1 \/ ч t ^ \ У Ч ч Ч ' у у ч 4 У ^1 \ Ї У Ч | / Лч 1|г| | у'! \ і S \ ч \ ! ч-^ -^Ч v" У _ ч..« >ш *™ ЧУ \У ^ \ і ^ 44 .ч У ' Уч \ І 7 | Ч ^ \ ^ 1 ч 1 Ч У Ч У 1 і ч і / X Ч і \ 1 У „ \ ^ , 4V_ jj / І Ч ч У 1 ч У у /• \ j у^ ^ — У \ ч.\ ^ ( ч г ™ь™" ^ \ ' Ч ^ | ( ЧУ £ У Ч 1 іV "їк* *. ». «_ % X 1 У Ч j \2 Фіг. Комп'ютерна верстка М Кпюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680 Україна ДП 'Український інститут промислової власності1, вул Глазунова 1 м Киів-42, 01601
