Пристрій для спалювання твердого палива

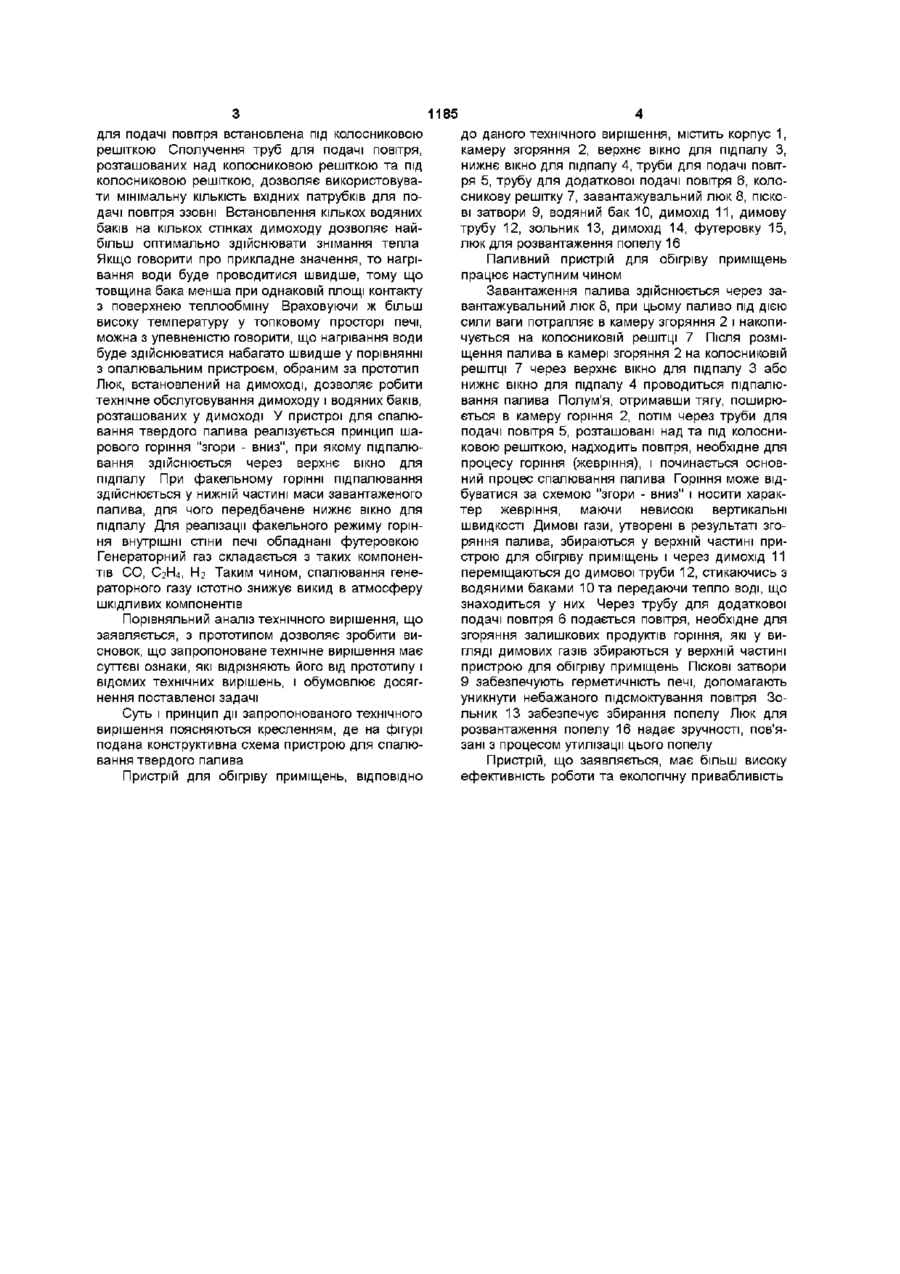

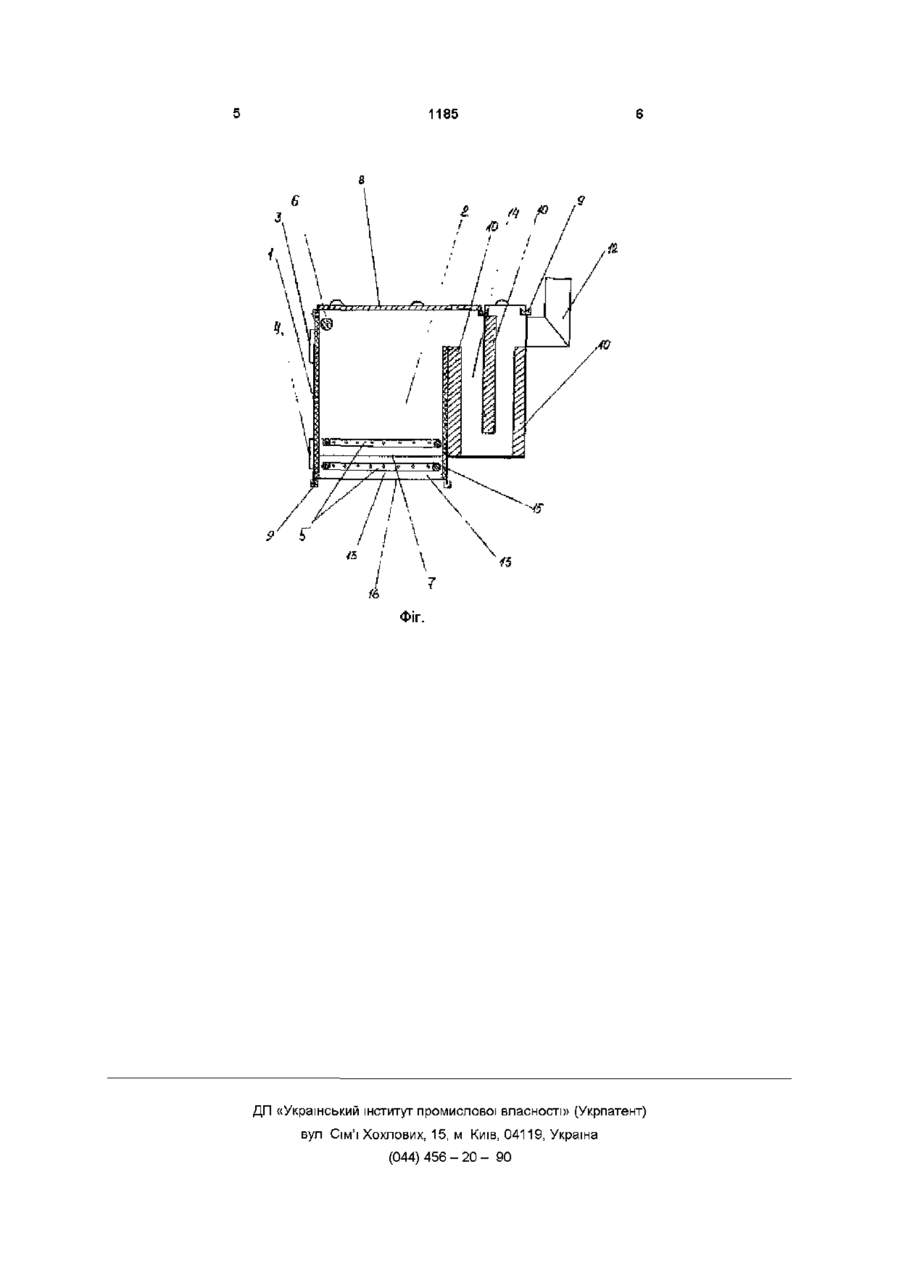

1 Пристрій для спалювання твердого палива, що містить корпус з камерою згоряння, вікно для підпалу, труби для подачі повітря, додаткову трубу для подачі повітря, колосникову решітку, ПІСКОВІ затвори, водяний бак, завантажувальний люк, зольник, димохід з димовою трубою, який відрізняється тим, що у корпусі з камерою згоряння, сполученою з димоходом, щонайменше, одна труба для подачі повітря розташована над колосниковою решіткою і, щонайменше, одна труба розташована під колосниковою решіткою 2 Пристрій по п 1, який відрізняється тим, що у димоході встановлений, щонайменше, один водяний бак 3 Пристрій по пп 1, 2, який відрізняється тим, що, щонайменше, одна стінка корпусу обладнана футеровкою 4 Пристрій по пп 1-3, який відрізняється тим, що димохід обладнаний люком 5 Пристрій по пп 1-4, який відрізняється тим, що додатково у нижній частині корпусу встановлене вікно для підпалу 6 Пристрій по п 1, який відрізняється тим, що труба для подачі повітря, розташована над колосниковою решіткою, і труба для подачі повітря, розташована під колосниковою решіткою, сполучені між собою Технічне вирішення, що заявляється, стосується опалювальної техніки, зокрема пристроїв для обігріву приміщень Відома конструкція опалювального пристрою, прийнята за прототип (заявка № 2000095496 від 25 09 2000 р), що складається з корпусу з камерою згоряння, вікна для підпалу, труб для подачі повітря, колосникової решітки, піскових затворів, завантажувального люка, зольника, димоходу з димовою трубою Недоліком даного пристрою є недостатньо висока ефективність його роботи Крім того, недоліком даного пристрою є недостатньо висока його екологічна чистота В основу корисної моделі поставлена задача підвищення ефективності роботи пристрою для спалювання твердого палива шляхом реалізації газогенераторного режиму горіння за рахунок оптимізацм розташування у корпусі труб для подачі повітря Поставлена задача вирішується тим, що у пристрої для спалювання твердого палива, що містить корпус з камерою згоряння, вікно для підпалу, труби для подачі повітря, додаткову трубу для подачі повітря, колосникову решітку, ПІСКОВІ затвори, водяний бак, завантажувальний люк, зо льник, димохід з димовою трубою, ВІДПОВІДНО до корисної моделі, у корпусі з камерою згоряння, сполученою з димоходом, щонайменше, одна труба для подачі повітря розташована над колосниковою решіткою і, щонайменше, одна труба розташована під колосниковою решіткою У димоході встановлений, щонайменше, один водяний бак Щонайменше, одна стінка корпусу обладнана футеровкою Димохід обладнаний люком Додатково у нижній частині корпусу встановлене вікно для підпалу Труба для подачі повітря, розташована над колосниковою решіткою, сполучена з трубою для подачі повітря, розташованою під колосниковою решіткою Реалізація у даному пристрої газогенераторного режиму горіння забезпечує значне підвищення температури в топковому просторі печі При спаленні твердих видів палива у верхній частині камери згоряння печі утворюється генераторний газ Емпірично встановлено, що допалювання генераторного газу можна здійснити, якщо частину повітря подавати під колосниковою решіткою, а частину повітря подавати над колосниковою решіткою Конструктивно це реалізується тим, що, щонайменше, одна труба для подачі повітря встановлена над колосниковою решіткою, а одна труба ю 00 1185 для подачі повітря встановлена під колосниковою решіткою Сполучення труб для подачі повітря, розташованих над колосниковою решіткою та під колосниковою решіткою, дозволяє використовувати мінімальну КІЛЬКІСТЬ вхідних патрубків для подачі повітря ззовні Встановлення кількох водяних баків на кількох стінках димоходу дозволяє найбільш оптимально здійснювати знімання тепла Якщо говорити про прикладне значення, то нагрівання води буде проводитися швидше, тому що товщина бака менша при однаковій площі контакту з поверхнею теплообміну Враховуючи ж більш високу температуру у топковому просторі печі, можна з упевненістю говорити, що нагрівання води буде здійснюватися набагато швидше у порівнянні з опалювальним пристроєм, обраним за прототип Люк, встановлений на димоході, дозволяє робити технічне обслуговування димоходу і водяних баків, розташованих у димоході У пристрої для спалювання твердого палива реалізується принцип шарового горіння "згори - вниз", при якому підпалювання здійснюється через верхнє вікно для підпалу При факельному горінні підпалювання здійснюється у нижній частині маси завантаженого палива, для чого передбачене нижнє вікно для підпалу Для реалізації факельного режиму горіння внутрішні стіни печі обладнані футеровкою Генераторний газ складається з таких компонентів СО, С2Н4, ЬЬ Таким чином, спалювання генераторного газу істотно знижує викид в атмосферу шкідливих компонентів Порівняльний аналіз технічного вирішення, що заявляється, з прототипом дозволяє зробити висновок, що запропоноване технічне вирішення має суттєві ознаки, які відрізняють його від прототипу і відомих технічних вирішень, і обумовлює досягнення поставленої задачі Суть і принцип дії запропонованого технічного вирішення поясняються кресленням, де на фігурі подана конструктивна схема пристрою для спалювання твердого палива Пристрій для обігріву приміщень, ВІДПОВІДНО до даного технічного вирішення, містить корпус 1, камеру згоряння 2, верхнє вікно для підпалу З, нижнє вікно для підпалу 4, труби для подачі повітря 5, трубу для додаткової подачі повітря 6, колосникову решітку 7, завантажувальний люк 8, ПІСКОВІ затвори 9, водяний бак 10, димохід 11, димову трубу 12, зольник 13, димохід 14, футеровку 15, люк для розвантаження попелу 16 Паливний пристрій для обігріву приміщень працює наступним чином Завантаження палива здійснюється через завантажувальний люк 8, при цьому паливо під дією сили ваги потрапляє в камеру згоряння 2 і накопичується на колосниковій решітці 7 Після розміщення палива в камері згоряння 2 на колосниковій решітці 7 через верхнє вікно для підпалу 3 або нижнє вікно для підпалу 4 проводиться підпалювання палива Полум'я, отримавши тягу, поширюється в камеру горіння 2, потім через труби для подачі повітря 5, розташовані над та під колосниковою решіткою, надходить повітря, необхідне для процесу горіння (жевріння), і починається основний процес спалювання палива Горіння може відбуватися за схемою "згори - вниз" і носити характер жевріння, маючи невисокі вертикальні швидкості Димові гази, утворені в результаті згоряння палива, збираються у верхній частині пристрою для обігріву приміщень і через димохід 11 переміщаються до димової труби 12, стикаючись з водяними баками Ю т а передаючи тепло воді, що знаходиться у них Через трубу для додаткової подачі повітря 6 подається повітря, необхідне для згоряння залишкових продуктів горіння, які у вигляді димових газів збираються у верхній частині пристрою для обігріву приміщень ПІСКОВІ затвори 9 забезпечують герметичність печі, допомагають уникнути небажаного підсмоктування повітря Зольник 13 забезпечує збирання попелу Люк для розвантаження попелу 16 надає зручності, пов'язані з процесом утилізації цього попелу Пристрій, що заявляється, має більш високу ефективність роботи та екологічну привабливість 1185 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
