Спосіб одержання генераторного газу з твердого палива та побутових відходів і необхідний для цього пристрій

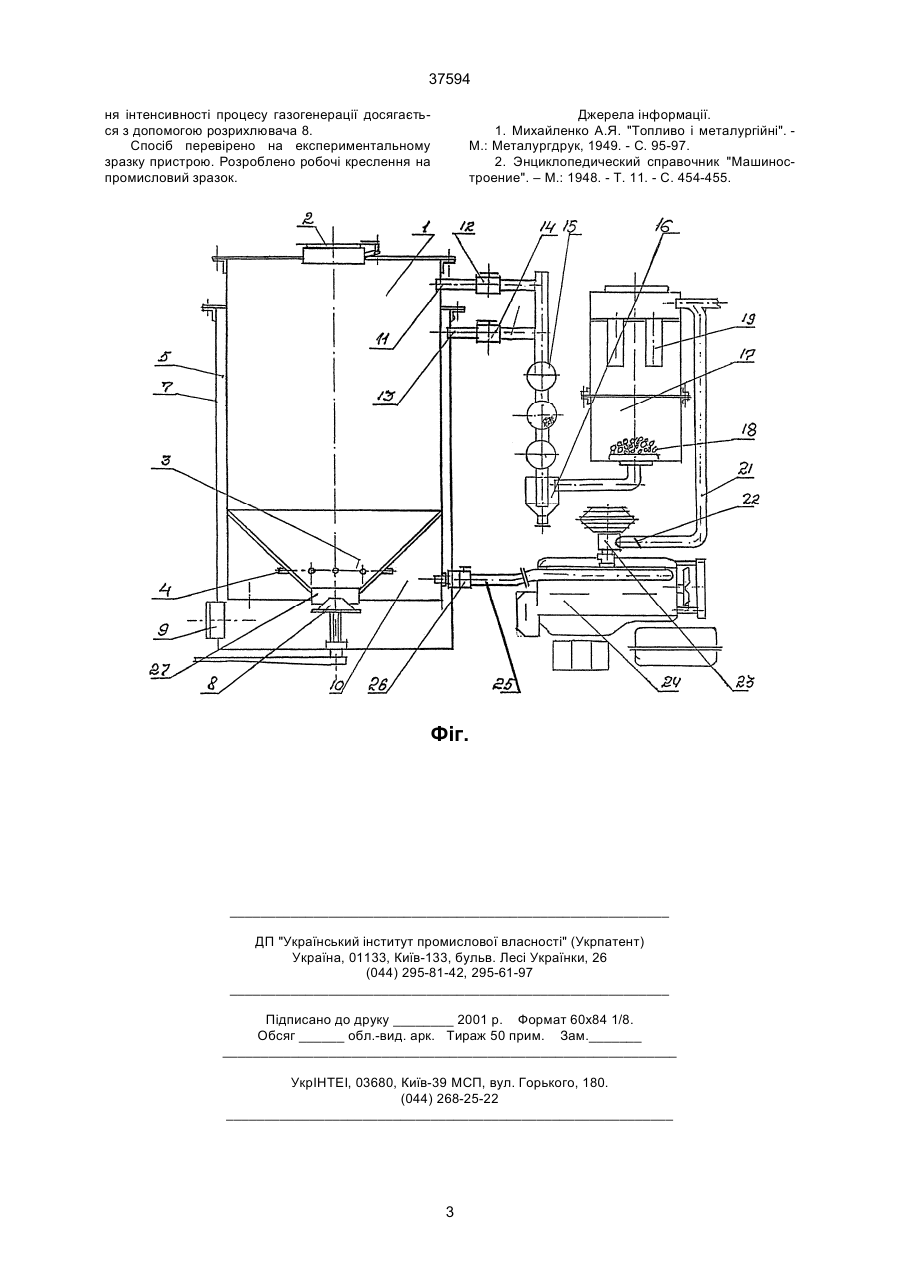

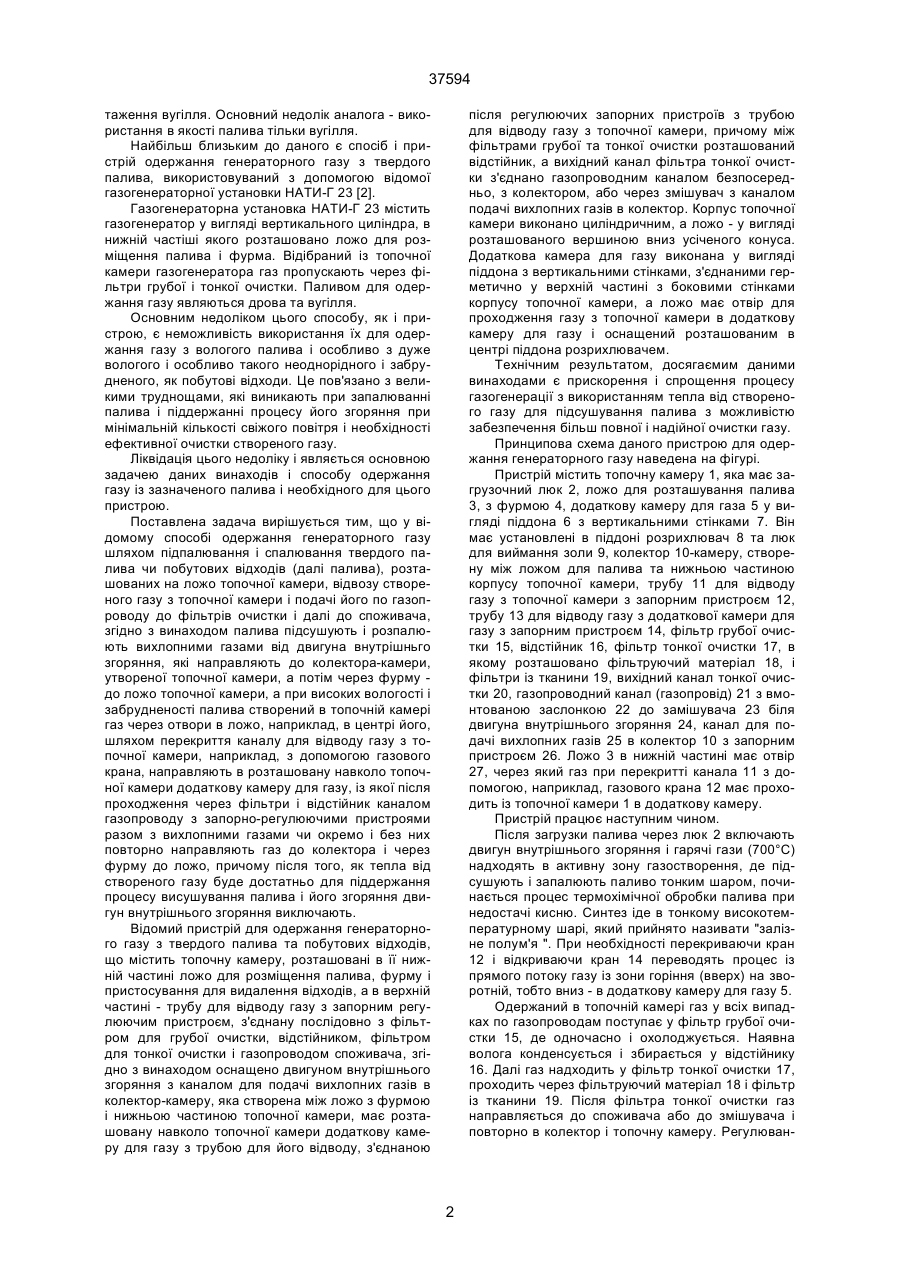

1. Спосіб одержання генераторного газу з твердого палива та побутових відходів шляхом підпалювання твердого палива чи побутових відходів (далі палива), розташованих на ложо топочної камери, відводу створеного газу з топочної камери і подачі його по газопроводу до фільтрів очистки і далі до споживача, який відрізняється тим, що паливо підсушують і розпалюють вихлопними газами від двигуна внутрішнього згоряння, які направляють до колектора-камери, створеної між ложо з фурмою і нижньою частиною корпусу топочної камери, а потім через фурму - до ложо топочної камери, а при високих вологості і забрудненості палива створений в топочній камері газ через отвори в ложо, наприклад, в центрі його шляхом перекриття каналу для відводу газу з топочної камери, наприклад, з допомогою газового крана, направляють в розташовану навколо топочної камери додаткову камеру для газу. із якої після проходження через фільтри і відстійник каналом газопроводу з запорно-регулюючими пристроями разом з вихлопними газами чи окремо і без них повторно направляють газ до колектора і через фурму до ложо, причому після того як тепла від створеного газу буде достатньо для піддержання процесу висушування палива і його згорання двигун внутрішнього згоряння виключають. A (54) СПОСІБ ОДЕРЖАННЯ ГЕНЕРАТОРНОГО ГАЗУ З ТВЕРДОГО ПАЛИВА ТА ПОБУТОВИХ ВІДХОДІВ І НЕОБХІДНИЙ ДЛЯ ЦЬОГО ПРИСТРІЙ 37594 таження вугілля. Основний недолік аналога - використання в якості палива тільки вугілля. Найбільш близьким до даного є спосіб і пристрій одержання генераторного газу з твердого палива, використовуваний з допомогою відомої газогенераторної установки НАТИ-Г 23 [2]. Газогенераторна установка НАТИ-Г 23 містить газогенератор у вигляді вертикального циліндра, в нижній частіші якого розташовано ложо для розміщення палива і фурма. Відібраний із топочної камери газогенератора газ пропускають через фільтри грубої і тонкої очистки. Паливом для одержання газу являються дрова та вугілля. Основним недоліком цього способу, як і пристрою, є неможливість використання їх для одержання газу з вологого палива і особливо з дуже вологого і особливо такого неоднорідного і забрудненого, як побутові відходи. Це пов'язано з великими труднощами, які виникають при запалюванні палива і піддержанні процесу його згоряння при мінімальній кількості свіжого повітря і необхідності ефективної очистки створеного газу. Ліквідація цього недоліку і являється основною задачею даних винаходів і способу одержання газу із зазначеного палива і необхідного для цього пристрою. Поставлена задача вирішується тим, що у відомому способі одержання генераторного газу шляхом підпалювання і спалювання твердого палива чи побутових відходів (далі палива), розташованих на ложо топочної камери, відвозу створеного газу з топочної камери і подачі його по газопроводу до фільтрів очистки і далі до споживача, згідно з винаходом палива підсушують і розпалюють вихлопними газами від двигуна внутрішньго згоряння, які направляють до колектора-камери, утвореної топочної камери, а потім через фурму до ложо топочної камери, а при високих вологості і забрудненості палива створений в топочній камері газ через отвори в ложо, наприклад, в центрі його, шляхом перекриття каналу для відводу газу з топочної камери, наприклад, з допомогою газового крана, направляють в розташовану навколо топочної камери додаткову камеру для газу, із якої після проходження через фільтри і відстійник каналом газопроводу з запорно-регулюючими пристроями разом з вихлопними газами чи окремо і без них повторно направляють газ до колектора і через фурму до ложо, причому після того, як тепла від створеного газу буде достатньо для піддержання процесу висушування палива і його згоряння двигун внутрішнього згоряння виключають. Відомий пристрій для одержання генераторного газу з твердого палива та побутових відходів, що містить топочну камеру, розташовані в її нижній частині ложо для розміщення палива, фурму і пристосування для видалення відходів, а в верхній частині - трубу для відводу газу з запорним регулюючим пристроєм, з'єднану послідовно з фільтром для грубої очистки, відстійником, фільтром для тонкої очистки і газопроводом споживача, згідно з винаходом оснащено двигуном внутрішнього згоряння з каналом для подачі вихлопних газів в колектор-камеру, яка створена між ложо з фурмою і нижньою частиною топочної камери, має розташовану навколо топочної камери додаткову камеру для газу з трубою для його відводу, з'єднаною після регулюючих запорних пристроїв з трубою для відводу газу з топочної камери, причому між фільтрами грубої та тонкої очистки розташований відстійник, а вихідний канал фільтра тонкої очистки з'єднано газопроводним каналом безпосередньо, з колектором, або через змішувач з каналом подачі вихлопних газів в колектор. Корпус топочної камери виконано циліндричним, а ложо - у вигляді розташованого вершиною вниз усіченого конуса. Додаткова камера для газу виконана у вигляді піддона з вертикальними стінками, з'єднаними герметично у верхній частині з боковими стінками корпусу топочної камери, а ложо має отвір для проходження газу з топочної камери в додаткову камеру для газу і оснащений розташованим в центрі піддона розрихлювачем. Технічним результатом, досягаємим даними винаходами є прискорення і спрощення процесу газогенерації з використанням тепла від створеного газу для підсушування палива з можливістю забезпечення більш повної і надійної очистки газу. Принципова схема даного пристрою для одержання генераторного газу наведена на фігурі. Пристрій містить топочну камеру 1, яка має загрузочний люк 2, ложо для розташування палива 3, з фурмою 4, додаткову камеру для газа 5 у вигляді піддона 6 з вертикальними стінками 7. Він має установлені в піддоні розрихлювач 8 та люк для виймання золи 9, колектор 10-камеру, створену між ложом для палива та нижньою частиною корпусу топочної камери, трубу 11 для відводу газу з топочної камери з запорним пристроєм 12, трубу 13 для відводу газу з додаткової камери для газу з запорним пристроєм 14, фільтр грубої очистки 15, відстійник 16, фільтр тонкої очистки 17, в якому розташовано фільтруючий матеріал 18, і фільтри із тканини 19, вихідний канал тонкої очистки 20, газопроводний канал (газопровід) 21 з вмонтованою заслонкою 22 до замішувача 23 біля двигуна внутрішнього згоряння 24, канал для подачі вихлопних газів 25 в колектор 10 з запорним пристроєм 26. Ложо 3 в нижній частині має отвір 27, через який газ при перекритті канала 11 з допомогою, наприклад, газового крана 12 має проходить із топочної камери 1 в додаткову камеру. Пристрій працює наступним чином. Після загрузки палива через люк 2 включають двигун внутрішнього згоряння і гарячі гази (700°С) надходять в активну зону газостворення, де підсушують і запалюють паливо тонким шаром, починається процес термохімічної обробки палива при недостачі кисню. Синтез іде в тонкому високотемпературному шарі, який прийнято називати "залізне полум'я ". При необхідності перекриваючи кран 12 і відкриваючи кран 14 переводять процес із прямого потоку газу із зони горіння (вверх) на зворотній, тобто вниз - в додаткову камеру для газу 5. Одержаний в топочній камері газ у всіх випадках по газопроводам поступає у фільтр грубої очистки 15, де одночасно і охолоджується. Наявна волога конденсується і збирається у відстійнику 16. Далі газ надходить у фільтр тонкої очистки 17, проходить через фільтруючий матеріал 18 і фільтр із тканини 19. Після фільтра тонкої очистки газ направляється до споживача або до змішувача і повторно в колектор і топочну камеру. Регулюван 2 37594 ня інтенсивності процесу газогенерації досягається з допомогою розрихлювача 8. Спосіб перевірено на експериментальному зразку пристрою. Розроблено робочі креслення на промисловий зразок. Джерела інформації. 1. Михайленко А.Я. "Топливо і металургійні". М.: Металургдрук, 1949. - С. 95-97. 2. Энциклопедический справочник "Машиностроение". – M.: 1948. - Т. 11. - C. 454-455. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
