Пристрій для формування вертикального вентиляційно-вивантажувального каналу баштових сховищ кормів

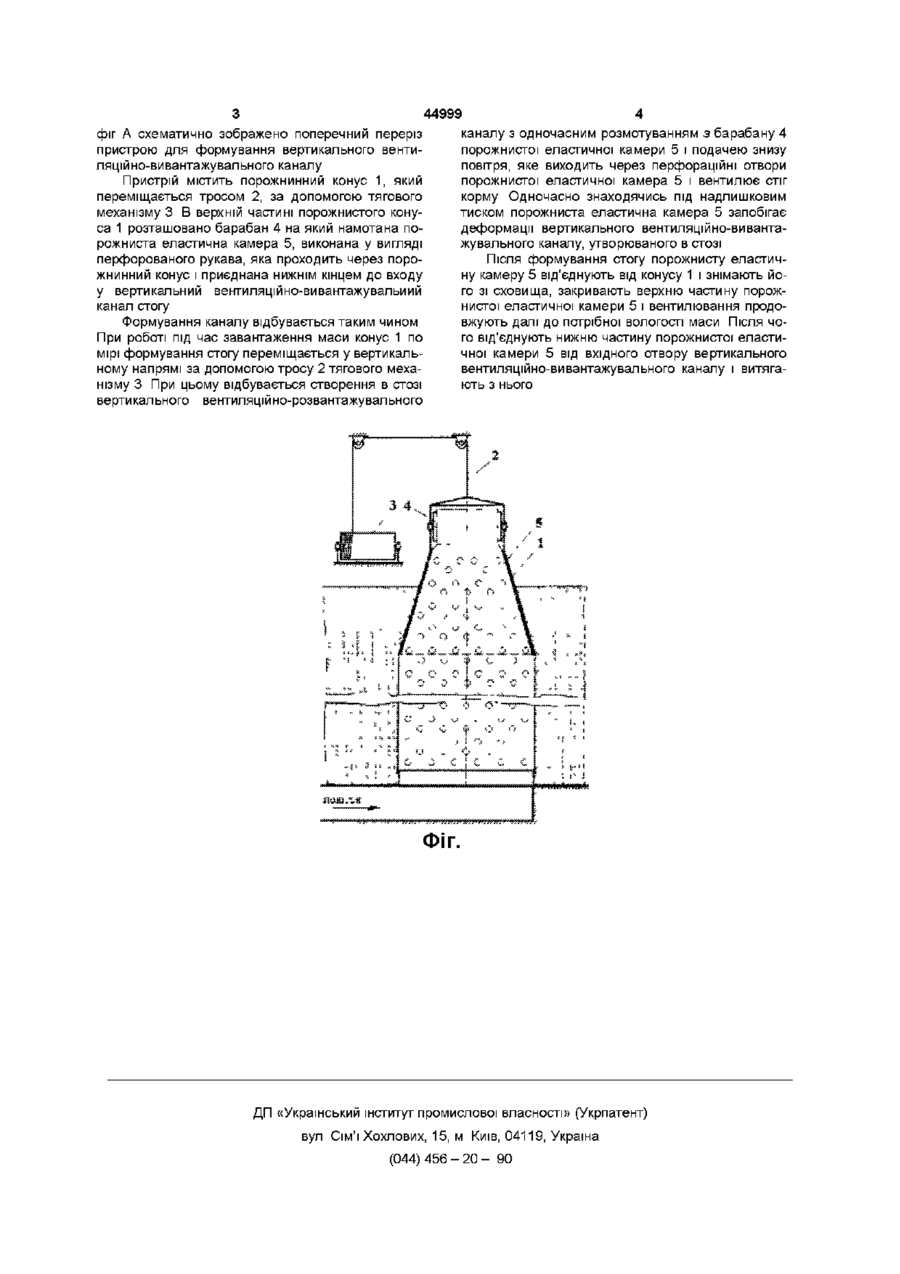

Пристрій для формування вертикального вентиляційно-вивантажувального каналу баштових сховищ кормів, який містить порожнистий конус з порожнистою еластичною камерою, які створюють вертикальний вентиляційно-вивантажувальний канал і переміщаються за допомогою тягового механізму, який відрізняється тим, що над конусом встановлено барабан, а камеру виконано у вигляді намотаного на барабан перфорованого рукава, приєднаного нижнім кінцем до входу у вертикальний вентиляційно-вивантажувальний канал Винахід відноситься до сільського господарства, зокрема до машин для укладання стогів і може використовуватись також при формуванні вентиляційного каналу в баштовому сховищі кормів Відомий шахто утворювач для баштових сховищ кормів (ас СРСР №622446 Кл А 01 F 25/16), виконаний у вигляді конуса, який переміщується тяговим пристроєм за допомогою троса і виконаний порожнистим з розташованими в нижній частині вібраторами, шарнірно закріпленими до верхньої частини і з'єднаними між собою амортизатором Цей пристрій підвищує СТІЙКІСІЬ вертикального вивантажувального каналу, однак при його формуванні можливе витікання повітря, яке одночасно подається для сушіння маси За прототип прийнято пристрій для формування вивантажувального каналу баштового сховища кормів (а с СРСР №782748 Кл А 01 F 25/16), який має порожнистий конус, нижню частину якого виконано у вигляді двох стінок з вібраторами, що шарнірно приєднані до верхньої частини і з'єднані між собою за допомогою амортизатора, і тяговий механізм, до нижньої частини конуса підвішена камера, яка прилягає до поверхні вивантажувального каналу і виконана у вигляді порожнинного тороподібного еластичною елемента, і діафрагма, встановлена в центрі камери, при цьому амортизатор виконано у вигляді пневмонасосу, приєднаного через гнучкий шланг до камери Але в цьому разі стає неможливим лише витікання повітря через вивантажувальний канал, а сам канал в процесі формування не уникає дефор мації, що робить неможливим його використання для вивантажування В основу винаходу покладена задача підвищення СТІЙКОСТІ вертикального вентиляційно-вивантажувального каналу баштових сховищ кормів і запобіганню втрат повітря, яке подається в канал для сушіння корму одночасно з формуванням стогу Поставлена задача досягається тим, що пристрій для формування вертикального вентиляційно-вивантвжувального каналу баштових сховищ кормів містить порожнистий конус з порожнистою еластичною камерою, які створюють вертикальний вентиляційно-вивантажувальний канал і переміщаються за допомогою тягового механізму, над конусом встановлено барабан, а камеру виконано у вигляді намотаного на барабан перфорованого рукава, приєднаного нижнім кінцем до входу у вертикальний вентиляційно-вивантажувальний канал При подачі повітря, в камеру забезпечується як вентиляція, а ВІДПОВІДНО І досушуваний корму через перфорацію еластичної камери так і утримання стінок каналу дією тиску на и внутрішню поверхню в разі ашшнанмя перфорації камери зі збільшенням з висотою розташування шарів корму покращується розподіл повітря при вентилюванні, а також розподіл тиску на стінки каналу, який збільшується зі зниженням висоти шарів розташування, тобто зі збільшенням вертикального тиску шарів корму, що дає змогу краще утримувати стінки вентиляційно-вивантажувального каналу від деформації Суть винаходу пояснюється рисунками, де на 44999 фіг А схематично зображено поперечний переріз пристрою для формування вертикального вентиляційно-вивантажувального каналу Пристрій містить порожнинний конус 1, який переміщається тросом 2, за допомогою тягового механізму З В верхній частині порожнистого конуса 1 розташовано барабан 4 на який намотана порожниста еластична камера 5, виконана у вигляді перфорованого рукава, яка проходить через порожнинний конус і приєднана нижнім кінцем до входу у вертикальний вентиляційно-вивантажувальиий канал стогу Формування каналу відбувається таким чином При роботі під час завантаження маси конус 1 по мірі формування стогу переміщається у вертикальному напрямі за допомогою тросу 2 тягового механізму 3 При цьому відбувається створення в стозі вертикального вентиляційно-розвантажувального каналу з одночасним розмотуванням з барабану 4 порожнистої еластичної камери 5 і подачею знизу повітря, яке виходить через перфораційні отвори порожнистої еластичної камера 5 і вентилює стіг корму Одночасно знаходячись під надлишковим тиском порожниста еластична камера 5 запобігає деформації вертикального вентиляційно-вивантажувального каналу, утворюваного в стозі Після формування стогу порожнисту еластичну камеру 5 від'єднують від конусу 1 і знімають його зі сховища, закривають верхню частину порожнистої еластичної камери 5 і вентилювання продовжують далі до потрібної вологості маси Після чого від'єднують нижню частину порожнистої еластичної камери 5 від вхідного отвору вертикального вентиляційно-вивантажувального каналу і витягають з нього ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
