Пристрій вентиляційно-санітарний

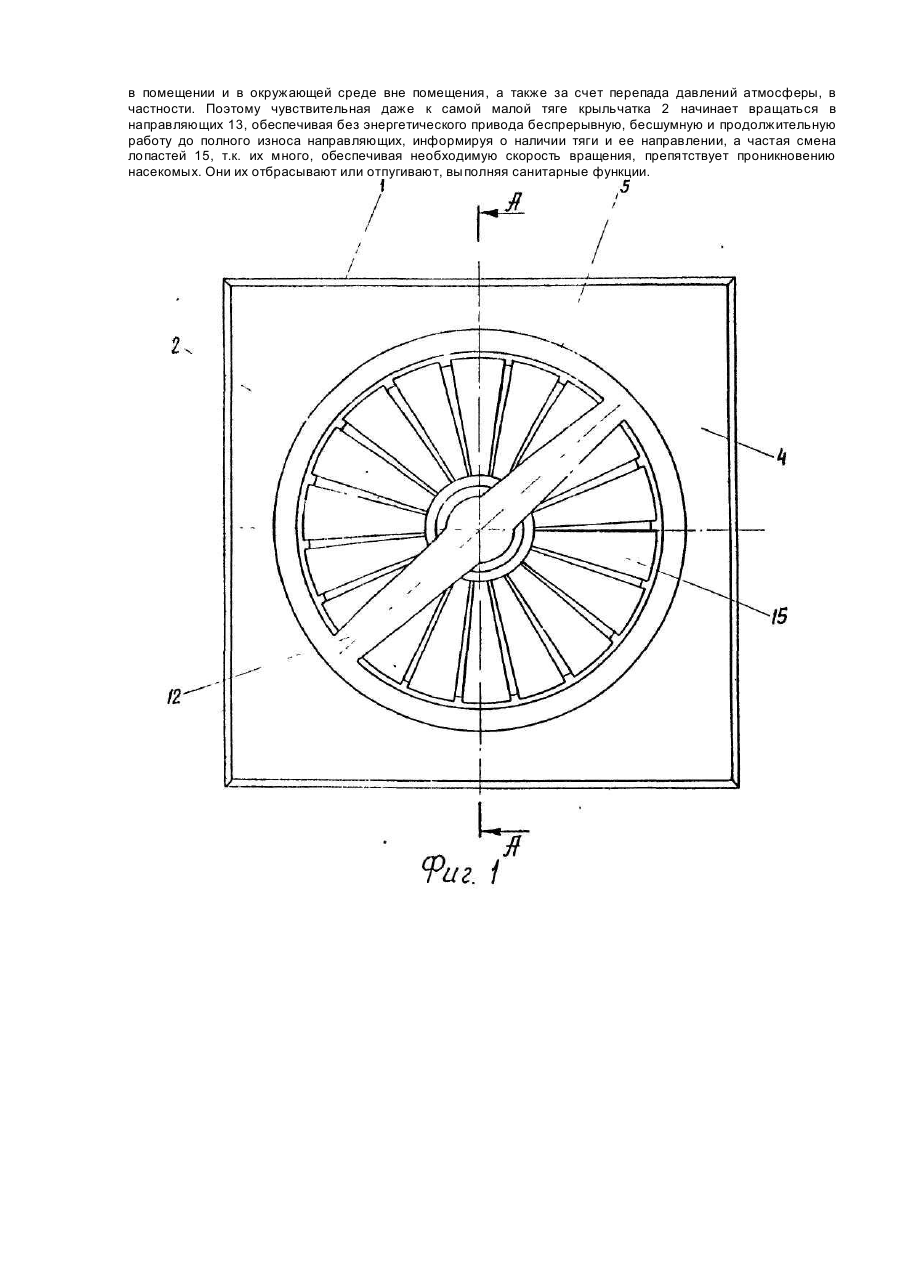

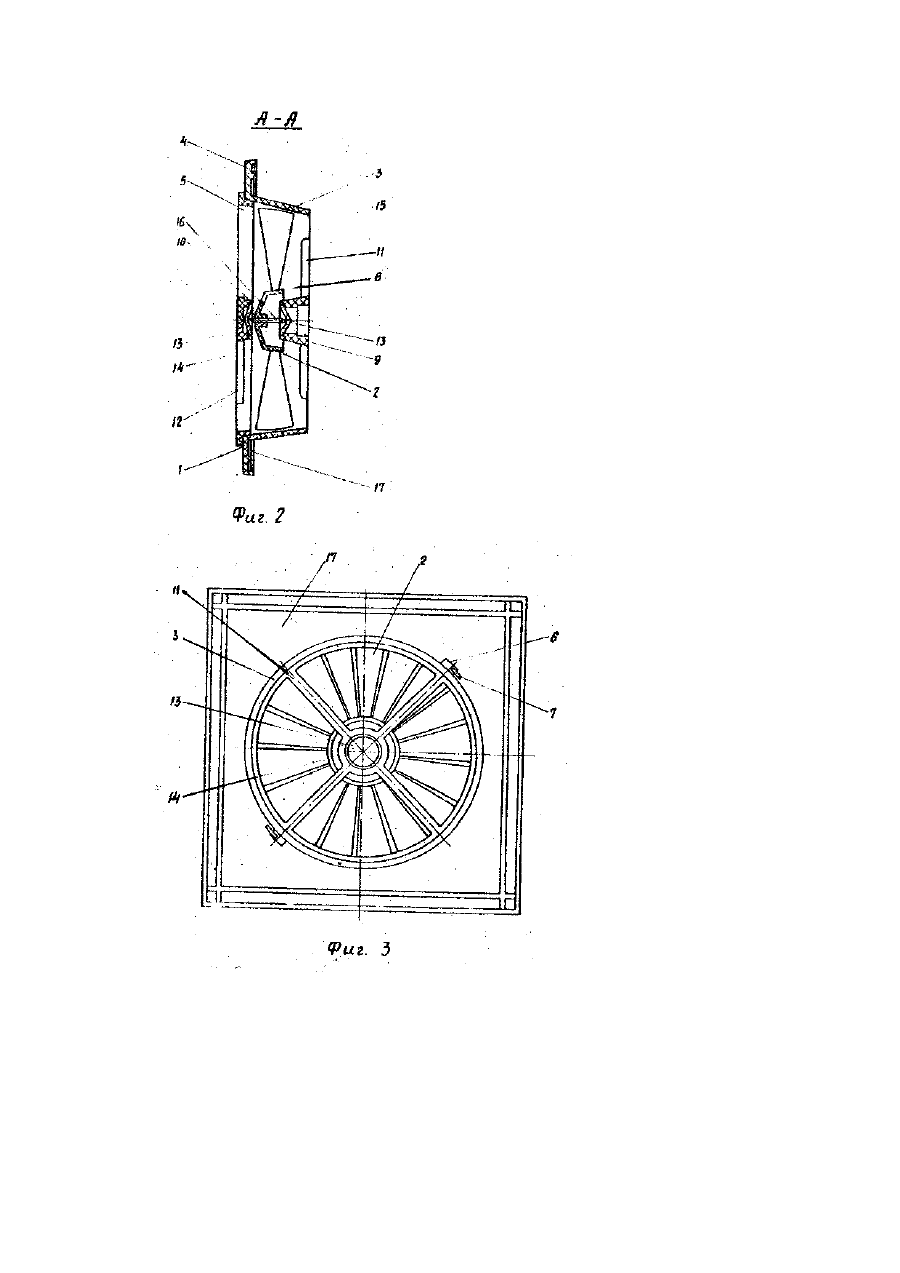

Изобретение относится к вентиляционной технике и может быть использовано в жилых и бытовых помещениях различного назначения. Известно приточно-вытяжное устройство для притока свежего воздуха и удаления газообразных вредностей и пыли, например, по авт. св. СССР №1379579, кл. F 24 F 7/02, В 13/06, заявл. 18.06.86, опублик. 17.03.88. Приточно-вытяжное устройство содержит корпус, крыльчатку, приводимую в действие электродвигателем. Недостатками описанного устройства, принятого за аналог, являются многодетальность, высокая материалоемкость, сложность в изготовлении, невозможность использования его в качестве индикатора тяги, так как вентилятор работает от электрического привода. А знания о наличии тяги через вентиляционный канал - обязательное условие эксплуатации газовых печей, приборов и т.п. Сейчас этот вопрос, согласно различным инструкциям, решается методом подноса зажженной спички к входному отверстию вентиляционного канала. Известен также электровентилятор бытовой для вытяжного канала ВК8-УХЛ 4.2 ТУ Харьковского электроаппаратного завода, принятого в качестве прототипа, предназначенного для вентиляции бытовых помещений (кухни, туалета и т.п.) и рассчитанный на продолжительную работу без отключения от сети. Электровентилятор содержит корпус, кожух, панель, крыльчатку в виде ступицы с отлитыми на ней лопастями, направляющие для вращательного движения с трением скольжения в виде цилиндрической рабочей поверхности (в электродвигателе). Электровентилятор устанавливается без щелей на входном отверстии вентиляционного канала с помощью крепежных деталей и работает беспрерывно в режиме минимальной скорости. Недостатком описанного устройства является высокая материалоемкость, сложность конструкции и невозможность использования его в качестве индикатора тяги, так как вентилятор работает от электрического привода. В основу изобретения поставлена задача создания вентиляционно-санитарного устройства (в дальнейшем - устройство), в котором упрощена конструкция и повышена чувствительность крыльчатки к воздушной тяге, в т.ч. к самой малой, обеспечивающего беспрерывную, бесшумную и продолжительную работу без энергетического привода, а за счет этого получения устройства с функциями индикатора тяги и с санитарными функциями. Поставленная задача решается тем, что устройство, включающее корпус, крыльчатку, установленную на металлической оси в вытяжном канале корпуса и выполненную в виде ступицы с отлитыми на ней лопастями, и направляющие для вращательного движения с трением скольжения согласно изобретению, содержит корпус, состоящий из двух узлов - кожуха с панелью и фиксирующего кольца, отлитых из пластмассы, соединяемых между собой путем проворачивания одного относительно другого в конструктивных элементах в отверстии на панели кожуха и фиксирующем зацепе на фиксирующем кольце, образуя единый соосный вытяжной канал корпуса, при этом кожух с панелью и фиксирующее кольцо, каждый в отдельности, содержат в центре по осевой линии ступицу, закрепленную на радиальных симметрично расположенных перемычках с малой парусностью, обладающих пружинящими свойствами, и направляющую в виде металлической пластины с конусообразным углублением в центре, впрессованную в посадочное гнездо на ступице, а в качестве направляющих применена конструкция в виде опоры на шпиле. Крыльчатка, устанавливаемая в направляющих корпуса, содержит металлическую каленую ось, в виде отрезка проволоки с обработанными под скольжение шпилевидными концами, запрессованную на оси ступицы, и состоит из оптимального числа лопастей 18±12, отлитых под углом 45±35° к плоскости вращения, имеющих максимальный диаметр меньший, чем диаметр вытяжного канала. Конструкция направляющих в виде опоры на шпиле, используется в точных приборах, например, в измерительной аппаратуре, в часах и т.п., как обеспечивающая меньшее трение, в сравнении с другими видами направляющих, и большую чувствительность крыльчатки. Этой же цели служит оптимальное число лопастей и их угол крепления на ступице, обеспечивающих необходимую скорость вращения без потребления энергии привода, беспрерывную, бесшумную и продолжительную работу до полного износа опоры на шпиле. Возможность осуществления устройства подтверждается его конструкцией. На фиг. 1 изображен общий вид устройства спереди; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - вид устройства сзади. На фиг. 1 видно, что устройство включает отлитые из пластмассы корпус 1 и крыльчатку 2, на фиг. 1, 2 и 3 видно, что корпус 1 состоит из двух узлов - кожуха 3 с панелью 4 и фиксирующего кольца 5, соединенных между собой путем проворачивания одного относительно другого в конструктивных элементах - в отверстии 6 на панели 4 и фиксирующем зацепе 7 на фиксирующем кольце 5, образуя единый соосный вытяжной канал 8 в виде усеченного конуса. Узлы, каждый в отдельности, содержат на осевой линии ступицу 9 - кожуха 3 и ступицу 10 - фиксирующего кольца 5, закрепленных на радиальных симметрично расположенных перемычках 11 - кожуха 3 и 12 - фиксирующего кольца 5, обладающих малой парусностью и пружинящими свойствами. В центре ступиц 9 и 10, на осевой линии, запрессованы в посадочные гнезда направляющие 13 в виде металлических пластин с конусообразным углублением в центре. Крыльчатка 2 состоит из ступицы 14 и оптимального числа 18±12 лопастей 15, отлитых под углом 45 ±35° и содержит металлическую каленую ось 16 в виде отрезка проволоки с обработанными под скольжение шпилевидными концами, запрессованную в ступицу 14. Шпилевидными концами оси 16 крыльчатка 2 устанавливается в направляющие 13 корпуса 1, образуя конструкцию в виде опоры на шпиле. Устройство устанавливается на входном отверстии вентиляционного канала и крепится без щелей с помощью клеящих средств к стене или потолку тыльной стороной 17 панели 4, направляя весь воздушный поток через вытяжной канал 8 корпуса 1 на крыльчатку 2. Устройство работает следующим образом. В вентиляционном канале всегда присутствует явление тяги, вызываемое разностью температур воздуха в помещении и в окружающей среде вне помещения, а также за счет перепада давлений атмосферы, в частности. Поэтому чувствительная даже к самой малой тяге крыльчатка 2 начинает вращаться в направляющих 13, обеспечивая без энергетического привода беспрерывную, бесшумную и продолжительную работу до полного износа направляющих, информируя о наличии тяги и ее направлении, а частая смена лопастей 15, т.к. их много, обеспечивая необходимую скорость вращения, препятствует проникновению насекомых. Они их отбрасывают или отпугивают, выполняя санитарные функции.
