Електрод для зварки сталі
Номер патенту: 45026
Опубліковано: 26.10.2009
Автори: Каленська Ганна Василівна, Гальцов Ігор Олександрович, Гедрович Анатолій Іванович, Васильєв Сергій Андрійович
Формула / Реферат
Електрод для зварки сталі, що містить у покритті (в %): плавиковий шпат 5-20, воластоніт 7-25, вапняк 25-50, LiO 0,1-3,5, дегазуючі речовини і порошкові метали, який відрізняється тим, що поверх обмазки стандартного електрода на рідке скло кріплять відрізки дроту (макрохолодильники) того ж хімічного складу, що і стержень електрода, діаметром у 2 рази менше діаметра електродного стержня, довжиною 1-2 мм.
Текст

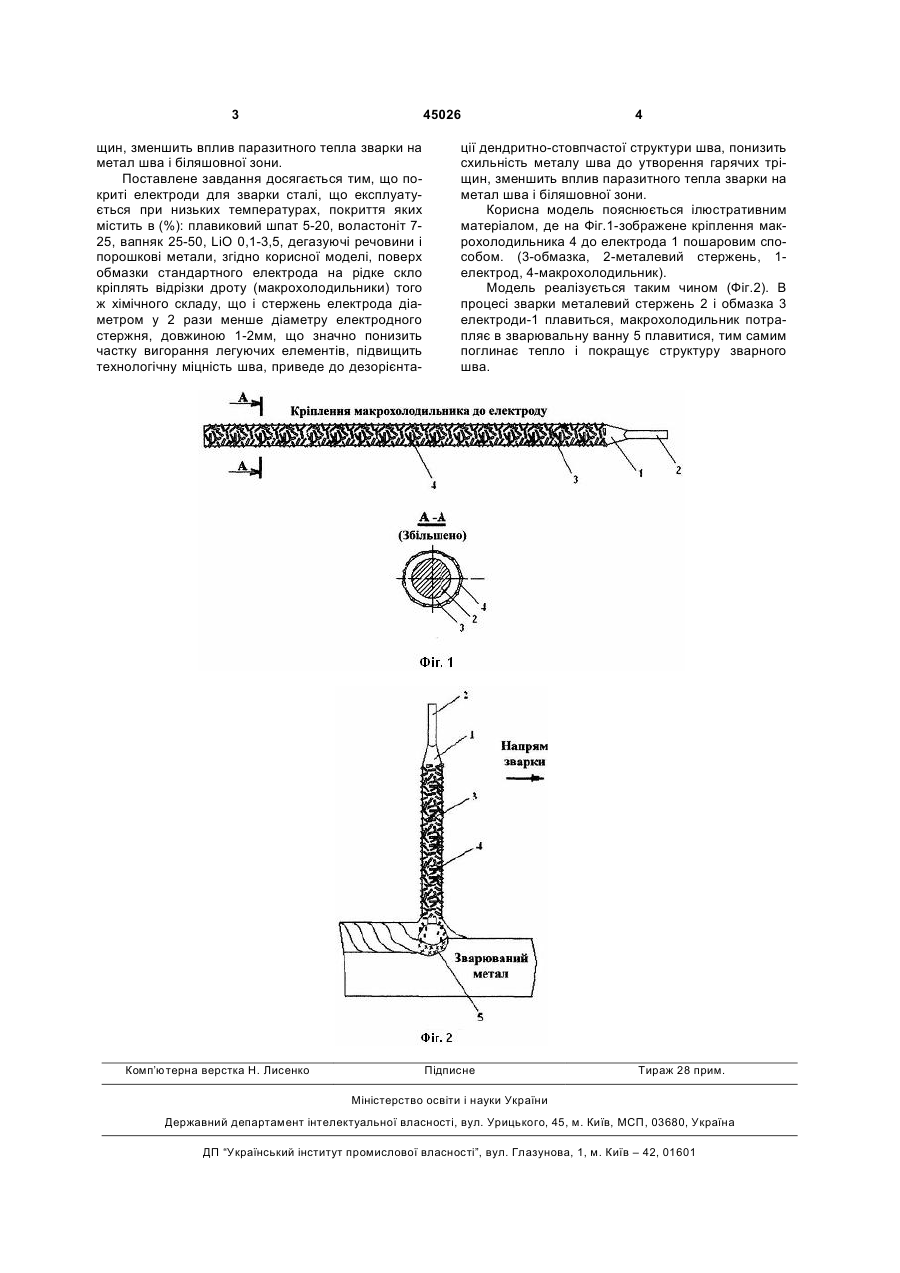

Електрод для зварки сталі, що містить у покритті (в %): плавиковий шпат 5-20, воластоніт 725, вапняк 25-50, LiO 0,1-3,5, дегазуючі речовини і порошкові метали, який відрізняється тим, що поверх обмазки стандартного електрода на рідке скло кріплять відрізки дроту (макрохолодильники) того ж хімічного складу, що і стержень електрода, діаметром у 2 рази менше діаметра електродного стержня, довжиною 1-2мм. (19) (21) u200904527 (22) 07.05.2009 (24) 26.10.2009 (46) 26.10.2009, Бюл.№ 20, 2009 р. (72) ГАЛЬЦОВ ІГОР ОЛЕКСАНДРОВИЧ, КАЛЕНСЬКА ГАННА ВАСИЛІВНА, ГЕДРОВИЧ АНАТОЛІЙ ІВАНОВИЧ, ВАСИЛЬЄВ СЕРГІЙ АНДРІЙОВИЧ (73) ЛУГАНСЬКИЙ НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 45026 щин, зменшить вплив паразитного тепла зварки на метал шва і біляшовної зони. Поставлене завдання досягається тим, що покриті електроди для зварки сталі, що експлуатується при низьких температурах, покриття яких містить в (%): плавиковий шпат 5-20, воластоніт 725, вапняк 25-50, LiO 0,1-3,5, дегазуючі речовини і порошкові метали, згідно корисної моделі, поверх обмазки стандартного електрода на рідке скло кріплять відрізки дроту (макрохолодильники) того ж хімічного складу, що і стержень електрода діаметром у 2 рази менше діаметру електродного стержня, довжиною 1-2мм, що значно понизить частку вигорання легуючих елементів, підвищить технологічну міцність шва, приведе до дезорієнта Комп’ютерна верстка Н. Лиcенко 4 ції дендритно-стовпчастої структури шва, понизить схильність металу шва до утворення гарячих тріщин, зменшить вплив паразитного тепла зварки на метал шва і біляшовної зони. Корисна модель пояснюється ілюстративним матеріалом, де на Фіг.1-зображене кріплення макрохолодильника 4 до електрода 1 пошаровим способом. (3-обмазка, 2-металевий стержень, 1електрод, 4-макрохолодильник). Модель реалізується таким чином (Фіг.2). В процесі зварки металевий стержень 2 і обмазка 3 електроди-1 плавиться, макрохолодильник потрапляє в зварювальну ванну 5 плавитися, тим самим поглинає тепло і покращує структуру зварного шва. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectrode for welding steel
Автори англійськоюHaltsov Ihor Oleksandrovych, Kalenska Hanna Vasylivna, Hedrovych Anatolii Ivanovych, Vasyliev Serhii Andriiovych
Назва патенту російськоюЭлектрод для сварки стали
Автори російськоюГальцов Игорь Александрович, Каленская Анна Васильевна, Гедрович Анатолий Иванович, Васильев Сергей Андреевич
МПК / Мітки
МПК: B23K 35/365, B23K 35/36
Мітки: електрод, сталі, зварки
