Захист фурменої зони доменної печі
Номер патенту: 29271
Опубліковано: 10.01.2008
Автори: Доля Сергій Миколайович, Тітов Валерій Георгійович, Косолап Микола Володимирович, Зарапін Іван Леонідович, Шелтік Валерій Анатолійович, Давидов Миколай Олександрович
Формула / Реферат
1. Захист фурменої зони доменної печі, що містить встановлений на кожусі печі фурмений холодильник з телескопічно розміщеними в ньому фурменою амбразурою та фурмою, який відрізняється тим, що він додатково оснащений, розташованим навколо амбразури й фурми, шаром жароміцного бетону, укладеним у виконаний із зазором до зовнішніх поверхонь амбразури й фурми металевий кожух, закріплений до фурменого холодильника, причому в зоні вихідного отвору фурми шар жароміцного бетону вилучений від торця її рильної частини в простір доменної печі.
2. Захист за п. 1, який відрізняється тим, що розміщений у зоні вихідного отвору фурми шар жароміцного бетону вилучений від торця рильної частини фурми на відстань, що дорівнює 0,8-1,2 діаметра вихідного отвору фурми.
3. Захист за п. 1, який відрізняється тим, що зазор між зовнішньою поверхнею рильної частини фурми в зоні її торця й кожухом заповнений вогнетривкою масою.
Текст

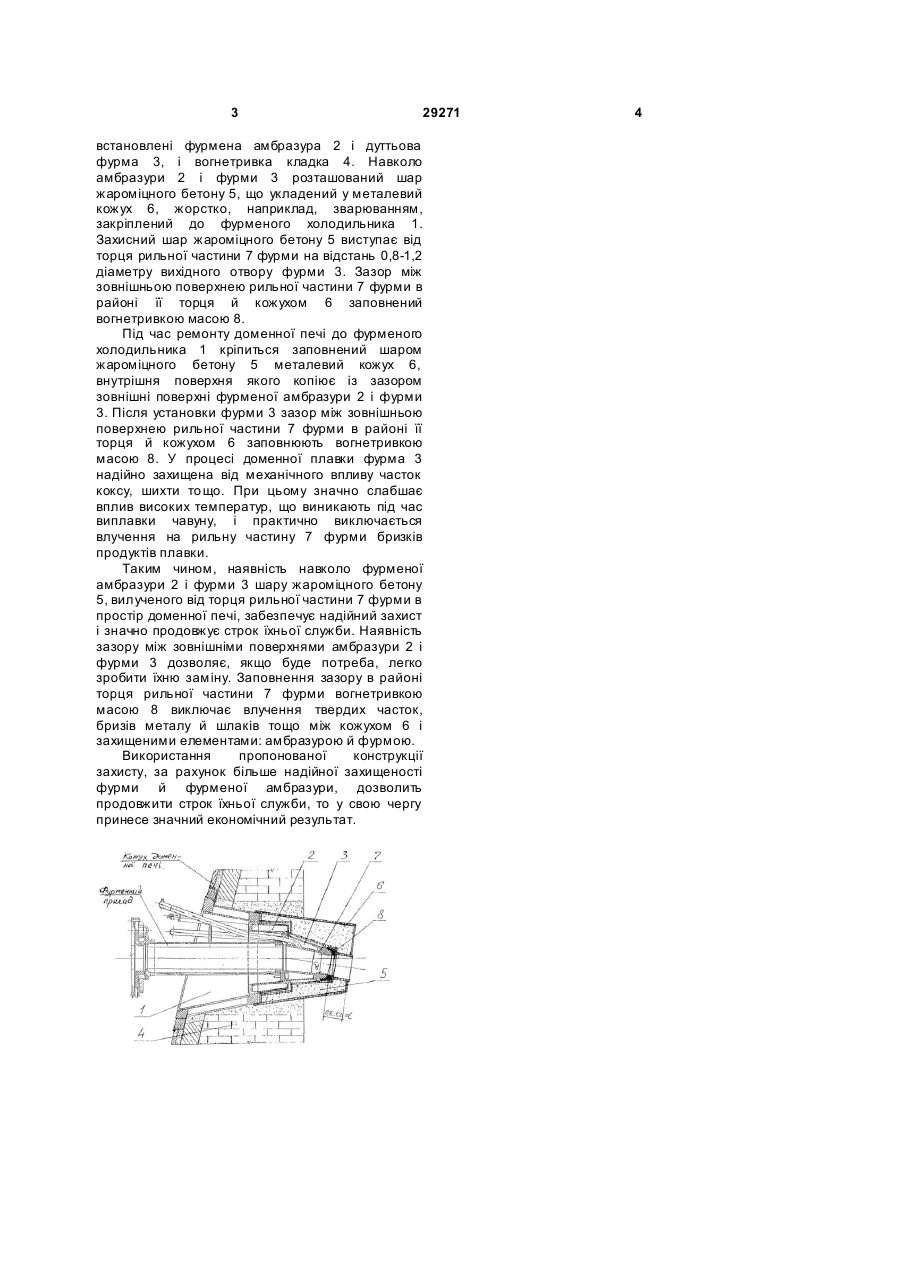

1. Захист фурменої зони доменної печі, що містить встановлений на кожусі печі фурмений холодильник з телескопічно розміщеними в ньому фурменою амбразурою та фурмою, який відрізняє ться тим, що він додатково оснащений, 3 29271 встановлені фурмена амбразура 2 і дуттьова фурма 3, і вогнетривка кладка 4. Навколо амбразури 2 і фурми 3 розташований шар жароміцного бетону 5, що укладений у металевий кожух 6, жорстко, наприклад, зварюванням, закріплений до фурменого холодильника 1. Захисний шар жароміцного бетону 5 виступає від торця рильної частини 7 фурми на відстань 0,8-1,2 діаметру вихідного отвору фурми 3. Зазор між зовнішньою поверхнею рильної частини 7 фурми в районі її торця й кожухом 6 заповнений вогнетривкою масою 8. Під час ремонту доменної печі до фурменого холодильника 1 кріпиться заповнений шаром жароміцного бетону 5 металевий кожух 6, внутрішня поверхня якого копіює із зазором зовнішні поверхні фурменої амбразури 2 і фурми 3. Після установки фурми 3 зазор між зовнішньою поверхнею рильної частини 7 фурми в районі її торця й кожухом 6 заповнюють вогнетривкою масою 8. У процесі доменної плавки фурма 3 надійно захищена від механічного впливу часток коксу, шихти то що. При цьому значно слабшає вплив високих температур, що виникають під час виплавки чавуну, і практично виключається влучення на рильну частину 7 фурми бризків продуктів плавки. Таким чином, наявність навколо фурменої амбразури 2 і фурми 3 шару жароміцного бетону 5, вилученого від торця рильної частини 7 фурми в простір доменної печі, забезпечує надійний захист і значно продовжує строк їхньої служби. Наявність зазору між зовнішніми поверхнями амбразури 2 і фурми 3 дозволяє, якщо буде потреба, легко зробити їхню заміну. Заповнення зазору в районі торця рильної частини 7 фурми вогнетривкою масою 8 виключає влучення твердих часток, бризів металу й шлаків тощо між кожухом 6 і захищеними елементами: амбразурою й фурмою. Використання пропонованої конструкції захисту, за рахунок більше надійної захищеності фурми й фурменої амбразури, дозволить продовжити строк їхньої служби, то у свою чергу принесе значний економічний результат. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюProtection of blast furnace tuyere region
Автори англійськоюDolia Serhii Mykolaiovych, Kosolap Mykola Volodymyrovych, Sheltik Valerii Anatoliiovych, Zaparin Ivan Leonidovych, Titov Valerii Heorhiiovych, Davydov Mykola Oleksandrovich
Назва патенту російськоюЗащита фурменной зоны доменной печи
Автори російськоюДоля Сергей Николаевич, Косолап Николай Владимирович, Шелтик Валерий Анатольевич, Зарапин Иван Леонидович, Титов Валерий Георгиевич, Давидов Николай Александрович
МПК / Мітки
МПК: C21B 7/00
Мітки: зони, захист, печі, доменної, фурменої
