Пристрій для визначення бракувальних показників моторних олив

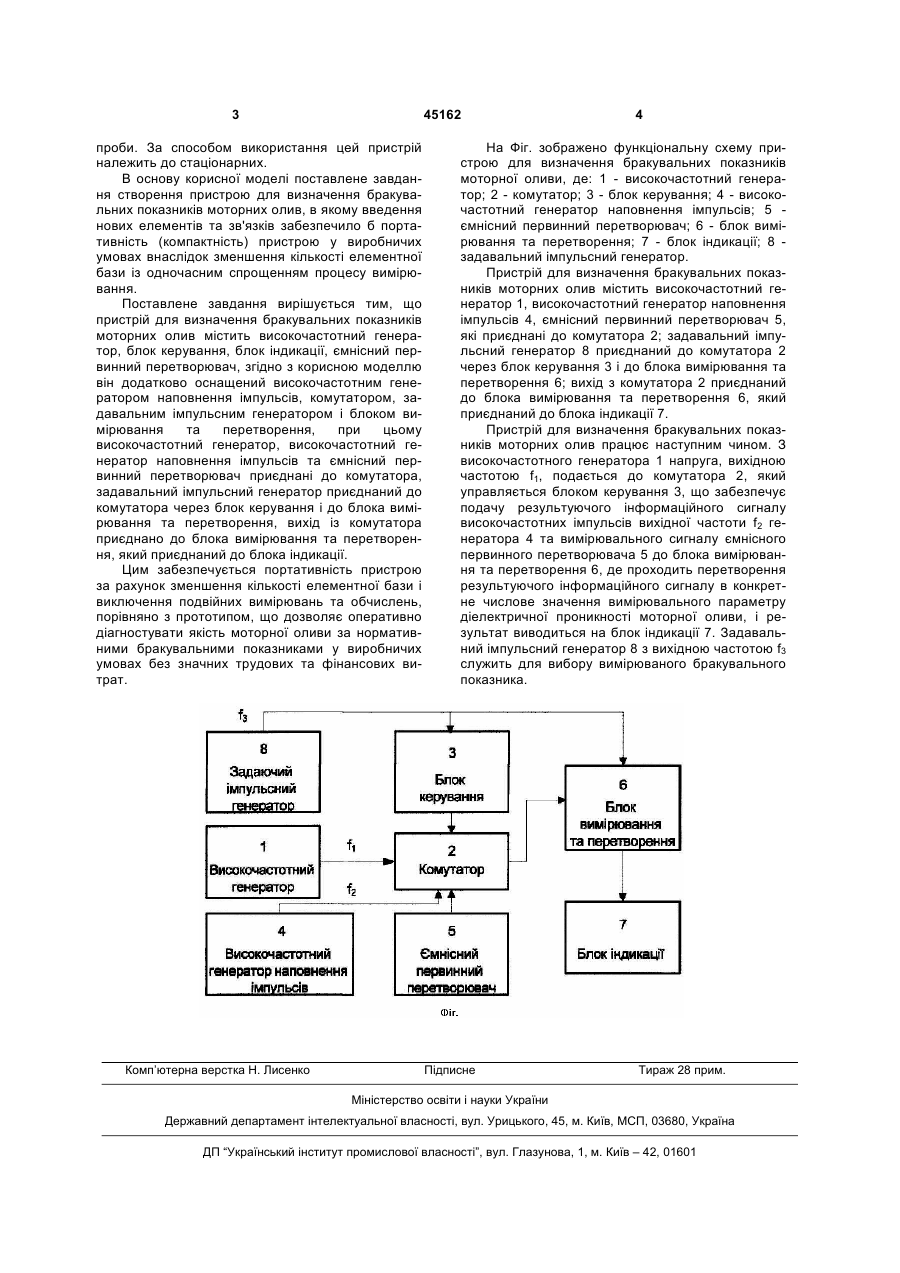

Пристрій для визначення бракувальних показників моторних олив, що містить високочастотний генератор, блок керування, блок індикації, ємнісний первинний перетворювач, який відрізняється 3 45162 проби. За способом використання цей пристрій належить до стаціонарних. В основу корисної моделі поставлене завдання створення пристрою для визначення бракувальних показників моторних олив, в якому введення нових елементів та зв'язків забезпечило б портативність (компактність) пристрою у виробничих умовах внаслідок зменшення кількості елементної бази із одночасним спрощенням процесу вимірювання. Поставлене завдання вирішується тим, що пристрій для визначення бракувальних показників моторних олив містить високочастотний генератор, блок керування, блок індикації, ємнісний первинний перетворювач, згідно з корисною моделлю він додатково оснащений високочастотним генератором наповнення імпульсів, комутатором, задавальним імпульсним генератором і блоком вимірювання та перетворення, при цьому високочастотний генератор, високочастотний генератор наповнення імпульсів та ємнісний первинний перетворювач приєднані до комутатора, задавальний імпульсний генератор приєднаний до комутатора через блок керування і до блока вимірювання та перетворення, вихід із комутатора приєднано до блока вимірювання та перетворення, який приєднаний до блока індикації. Цим забезпечується портативність пристрою за рахунок зменшення кількості елементної бази і виключення подвійних вимірювань та обчислень, порівняно з прототипом, що дозволяє оперативно діагностувати якість моторної оливи за нормативними бракувальними показниками у виробничих умовах без значних трудових та фінансових витрат. Комп’ютерна верстка Н. Лиcенко 4 На Фіг. зображено функціональну схему пристрою для визначення бракувальних показників моторної оливи, де: 1 - високочастотний генератор; 2 - комутатор; 3 - блок керування; 4 - високочастотний генератор наповнення імпульсів; 5 ємнісний первинний перетворювач; 6 - блок вимірювання та перетворення; 7 - блок індикації; 8 задавальний імпульсний генератор. Пристрій для визначення бракувальних показників моторних олив містить високочастотний генератор 1, високочастотний генератор наповнення імпульсів 4, ємнісний первинний перетворювач 5, які приєднані до комутатора 2; задавальний імпульсний генератор 8 приєднаний до комутатора 2 через блок керування 3 і до блока вимірювання та перетворення 6; вихід з комутатора 2 приєднаний до блока вимірювання та перетворення 6, який приєднаний до блока індикації 7. Пристрій для визначення бракувальних показників моторних олив працює наступним чином. З високочастотного генератора 1 напруга, вихідною частотою f1, подається до комутатора 2, який управляється блоком керування 3, що забезпечує подачу результуючого інформаційного сигналу високочастотних імпульсів вихідної частоти f2 генератора 4 та вимірювального сигналу ємнісного первинного перетворювача 5 до блока вимірювання та перетворення 6, де проходить перетворення результуючого інформаційного сигналу в конкретне числове значення вимірювального параметру діелектричної проникності моторної оливи, і результат виводиться на блок індикації 7. Задавальний імпульсний генератор 8 з вихідною частотою f3 служить для вибору вимірюваного бракувального показника. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
