Пристрій для автоматичного визначення вмісту магнетитового заліза на конвеєрі

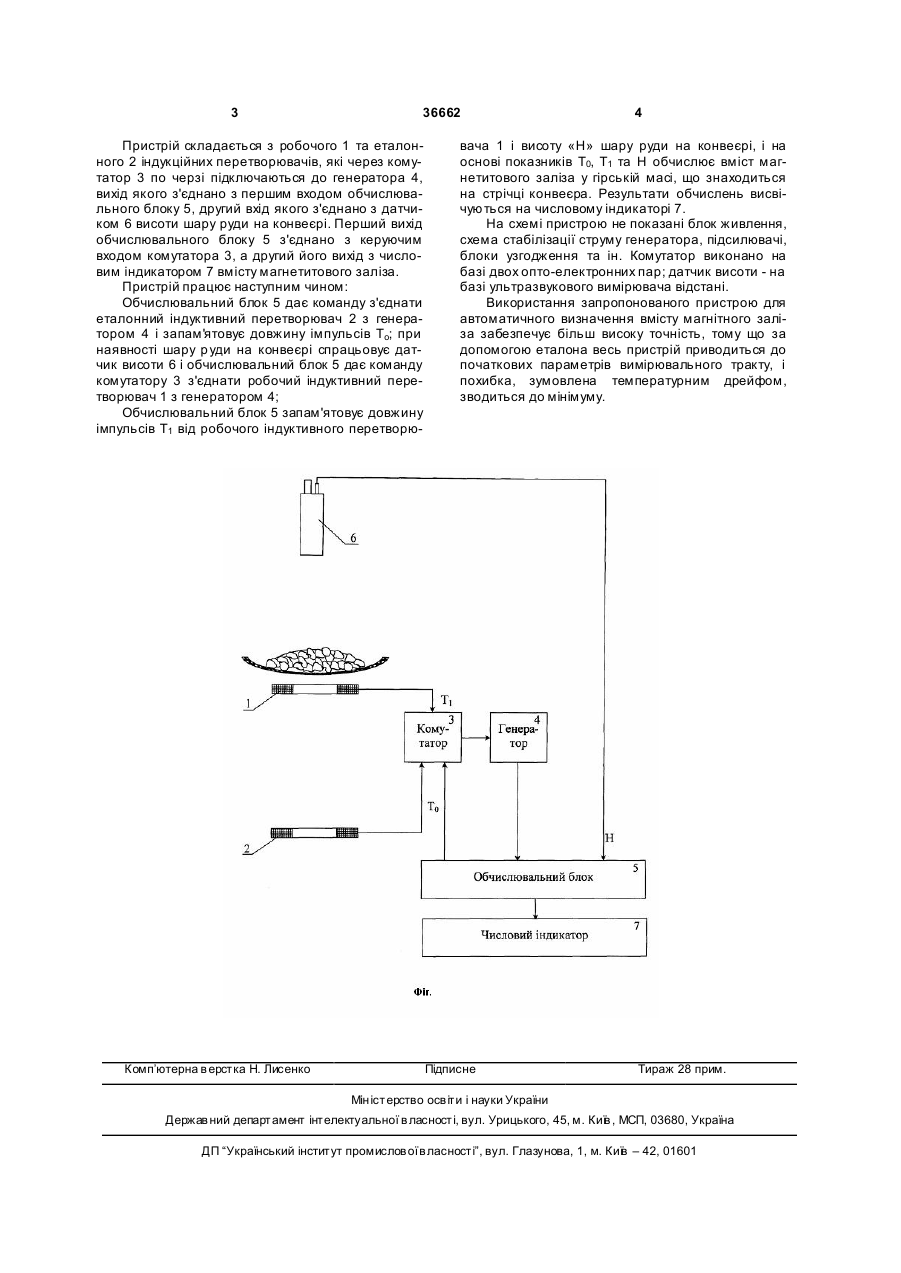

Пристрій для автоматичного визначення вмісту магнетитового заліза на конвеєрі, що містить індуктивний перетворювач, генератор, датчик висоти шару р уди і обчислювальний блок, перший вихід якого зв'язаний з числовим індикатором, який відрізняється тим, що пристрій обладнано еталонним індуктивним перетворювачем і комутатором, при цьому еталонний і робочий індуктивні перетворювачі через комутатор та генератор з'єднані з першим входом обчислювального блока, другий ви хід якого зв'язаний з командним входом комутатора, другий вхід обчислювального блока з'єднано з датчиком висоти шару руди на конвеєрі. (19) (21) u200715008 (22) 29.12.2007 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) АЗАРЯН АЛЬБЕРТ АРАМАІСОВИЧ, UA, АЗАРЯН ВОЛОДИМИР АЛЬБЕРТОВИЧ, U A, ДРИГА ВОЛОДИМИР ВОЛОДИ МИРОВИЧ, UA, ЛІСОВИЙ ГЕОРГІЙ МИКОЛАЙОВИЧ, UA, ЦИБУЛЕВСЬКИЙ ЮРІЙ ЄВГЕНОВИЧ, UA, ШАРОВ ВІКТОР ВОЛОДИМИРОВИЧ, U A, ШВИДКИЙ ОЛЕКСАНДР ВАСИЛЬОВИЧ, UA (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "РУДПРОМГЕОФІЗИКА", U A 3 36662 Пристрій складається з робочого 1 та еталонного 2 індукційних перетворювачів, які через комутатор 3 по черзі підключаються до генератора 4, вихід якого з'єднано з першим входом обчислювального блоку 5, другий вхід якого з'єднано з датчиком 6 висоти шару руди на конвеєрі. Перший вихід обчислювального блоку 5 з'єднано з керуючим входом комутатора 3, а другий його вихід з числовим індикатором 7 вмісту магнетитового заліза. Пристрій працює наступним чином: Обчислювальний блок 5 дає команду з'єднати еталонний індуктивний перетворювач 2 з генератором 4 і запам'ятовує довжину імпульсів То; при наявності шару р уди на конвеєрі спрацьовує датчик висоти 6 і обчислювальний блок 5 дає команду комутатору 3 з'єднати робочий індуктивний перетворювач 1 з генератором 4; Обчислювальний блок 5 запам'ятовує довжину імпульсів Т1 від робочого індуктивного перетворю Комп’ютерна в ерстка Н. Лисенко 4 вача 1 і висоту «Н» шару руди на конвеєрі, і на основі показників Т0, Т1 та Н обчислює вміст магнетитового заліза у гірській масі, що знаходиться на стрічці конвеєра. Результати обчислень висвічуються на числовому індикаторі 7. На схемі пристрою не показані блок живлення, схема стабілізації струму генератора, підсилювачі, блоки узгодження та ін. Комутатор виконано на базі двох опто-електронних пар; датчик висоти - на базі ультразвукового вимірювача відстані. Використання запропонованого пристрою для автоматичного визначення вмісту магнітного заліза забезпечує більш високу точність, тому що за допомогою еталона весь пристрій приводиться до початкових параметрів вимірювального тракту, і похибка, зумовлена температурним дрейфом, зводиться до мінімуму. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
