Будинок

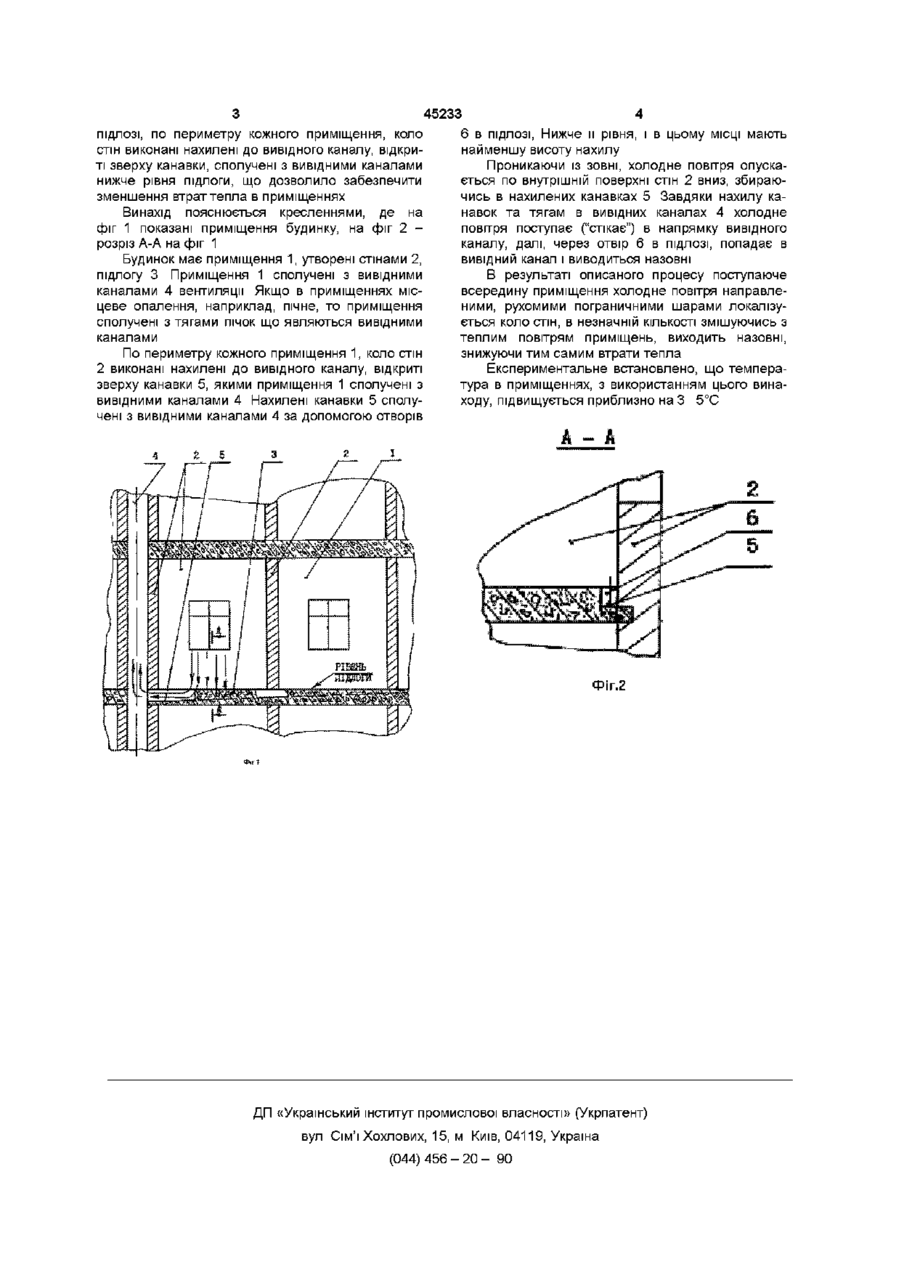

Будинок, що має утворені стінами приміщення, з'єднані з вивідними каналами - витяжними або тягами місцевого опалення, підлогу, який відрізняється тим, що в ПІДЛОЗІ, по периметру кожного приміщення, коло стін виконані нахилені до вивідного каналу, відкриті зверху канавки, сполучені з вивідними каналами нижче рівня підлоги Винахід відноситься до будівництва, а саме до теплоізолюючих споруд будинків, що мають різні типи теплового екранування Відоме теплоізолююче спорудження, а с 1544913, МПК Е 04В 1/76, що має приміщення, підлогу під якою споруджено підвал В ґрунті підвалу встановлений трубопровід, що є генератором, на вході якого розміщений адсорбер, а вихід сполучений з трубами колектора Колектор з'єднаний з пустотами, розташованими в стінах приміщення ближче до внутрішніх поверхонь стін В верхній частині стін, коло стелі, пустоти з'єднані з трубами, направленими вниз, але вже ближче до ЗОВНІШНІХ поверхонь стін, з'єднуючись, далі, з входом в адсорбер В генераторі залитий парорідинний агент який під дією тепла ґрунту випаровується, його пари поступають в колектор, а потім в пустоти панелей, стінки яких приймають температуру пари агента Із пустот панелей пара агента надходить по трубах вниз, охолоджується в них за рахунок холоду матеріалу зовнішньої поверхні стін, конденсується, стікає вниз, попадаючи в адсорбер Із адсорбера агент в рідкій фазі поступає в генератор де випаровується і цикл повторюється втрати тепла За прототип прийнято багатоповерховий будинок, ас 460365, МПК Е 04В 1/76, що має утворені стінами приміщення поверхів, сполучені з витяжними каналами, підлогу, утеплене горище з плоскою крівлею, в якій встановлена витяжна шахта Між ВИТЯЖНОЮ шахтою, встановленою в утепленій крівлі, та витяжними каналами утворено зазор Таке конструктивне виконання дає можливість випускати відпрацьоване повітря з витяжних каналів безпосередньо на горище з наступним видаленням його через витяжну шахту Це дозволяє додатково підвищити температуру повітря на горищі за рахунок утилізації викидного тепла витяжного повітря та збільшити тиск для переміщення повітря в системах витяжної вентиляції з природнім збудженням Наведена сукупність основних ознак не дозволяє досягти такого ж результату як в заявленому винаході, тому що направлена на утеплення тільки горища, а не всіх приміщень Окрім того, не забезпечує направленого відводу та локалізації поступаючого всередину приміщень холодного повітря таким чином, аби воно мінімально змішувалось з теплим повітрям приміщень і переправлялось би назовні, зменшуючи додатково втрати тепла всіх приміщень В основу винаходу поставлено задачу зменшення втрат тепла в приміщеннях будинків Задача вирішується шляхом того, що в будинку, який має утворені стінами приміщення, з'єднані з вивідними каналами - витяжними, або тягами місцевого опалення, підлогу, новими, відрізняючими від прототипу суттєвими ознаками є те, що в Дане технічне рішення знижує тепловитрати в приміщенні за рахунок циркуляції агента який спочатку отримує тепло Від ґрунту підлоги підвалу, випаровується, а потім конденсується, віддаючи тепло стінам, обігріваючи їх Наведена сукупність основних ознак не забезпечує, як в пропонованому рішенні, направленого відводу та локалізації поступаючого всередину приміщення холодного повітря, аби воно не змішувалось з теплим повітрям приміщення та переправлялось би назовні, додатково зменшуючи СО го сч ю 45233 6 в ПІДЛОЗІ, Нижче и рівня, і в цьому МІСЦІ мають ПІДЛОЗІ, по периметру кожного приміщення, коло найменшу висоту нахилу стін виконані нахилені до вивідного каналу, відкриПроникаючи із зовні, холодне повітря опускаті зверху канавки, сполучені з вивідними каналами ється по внутрішній поверхні стін 2 вниз, збираюнижче рівня підлоги, що дозволило забезпечити чись в нахилених канавках 5 Завдяки нахилу казменшення втрат тепла в приміщеннях навок та тягам в вивідних каналах 4 холодне Винахід пояснюється кресленнями, де на повітря поступає ("стікає") в напрямку вивідного фіг 1 показані приміщення будинку, на фіг 2 каналу, далі, через отвір 6 в ПІДЛОЗІ, попадає в розріз А-А на фіг 1 вивідний канал і виводиться назовні Будинок має приміщення 1, утворені стінами 2, підлогу 3 Приміщення 1 сполучені з вивідними В результаті описаного процесу поступаюче каналами 4 вентиляції Якщо в приміщеннях місвсередину приміщення холодне повітря направлецеве опалення, наприклад, пічне, то приміщення ними, рухомими пограничними шарами локалізусполучені з тягами пічок що являються вивідними ється коло стін, в незначній КІЛЬКОСТІ змішуючись з каналами теплим повітрям приміщень, виходить назовні, знижуючи тим самим втрати тепла По периметру кожного приміщення 1, коло стін 2 виконані нахилені до вивідного каналу, відкриті Експериментальне встановлено, що темперазверху канавки 5, якими приміщення 1 сполучені з тура в приміщеннях, з використанням цього винавивідними каналами 4 Нахилені канавки 5 сполуходу, підвищується приблизно на З 5°С чені з вивідними каналами 4 за допомогою отворів Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
