Багатоповерховий панельний будинок, що реконструюється

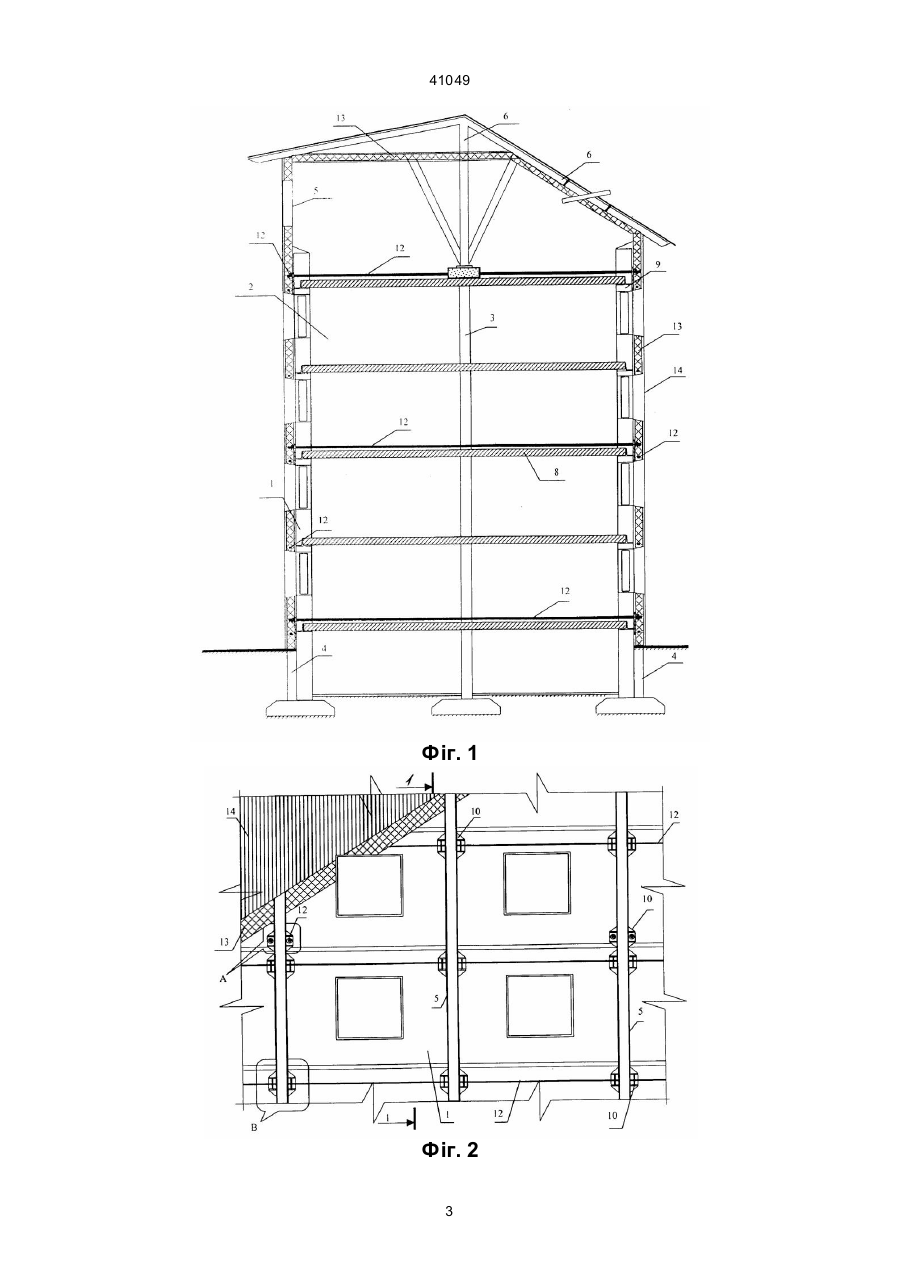

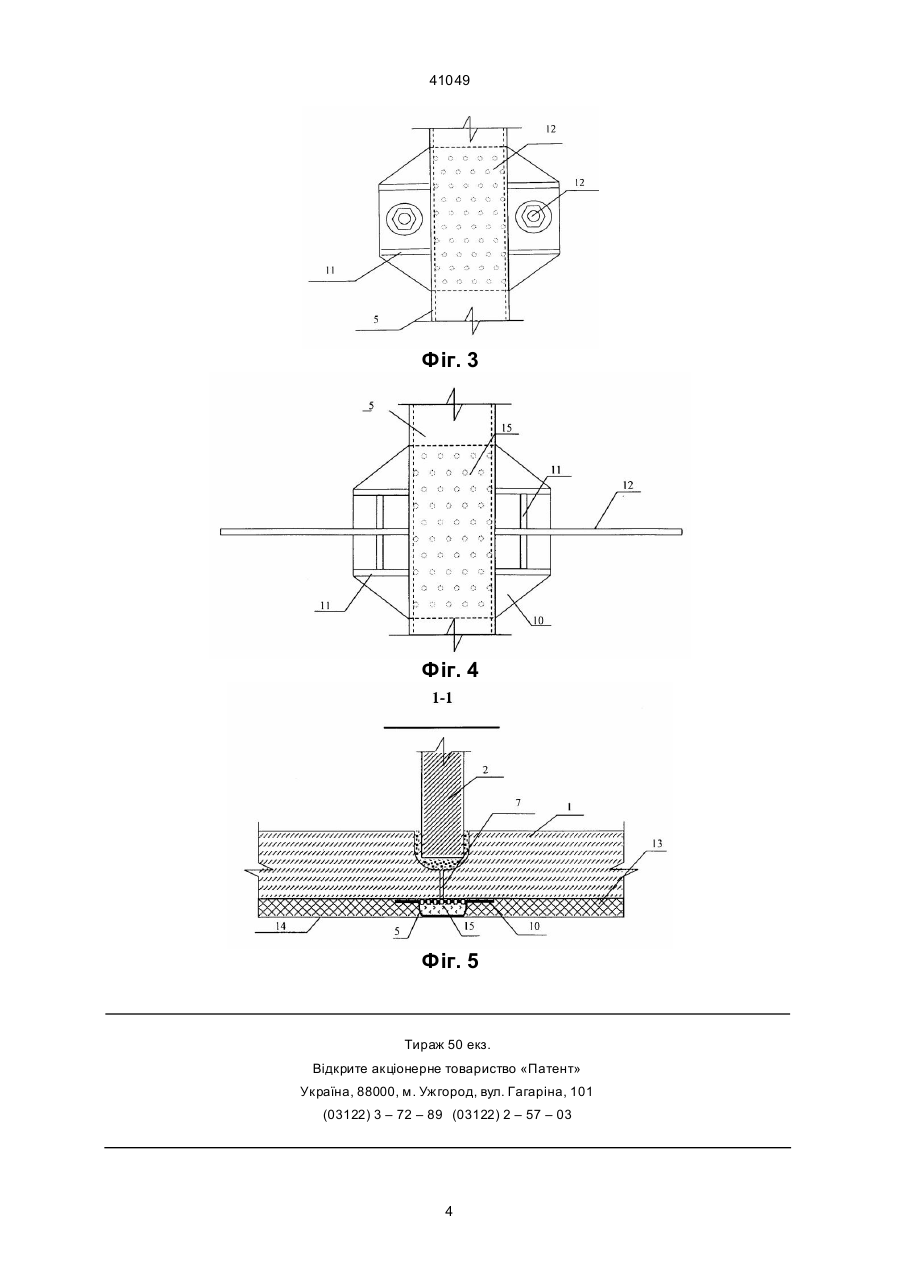

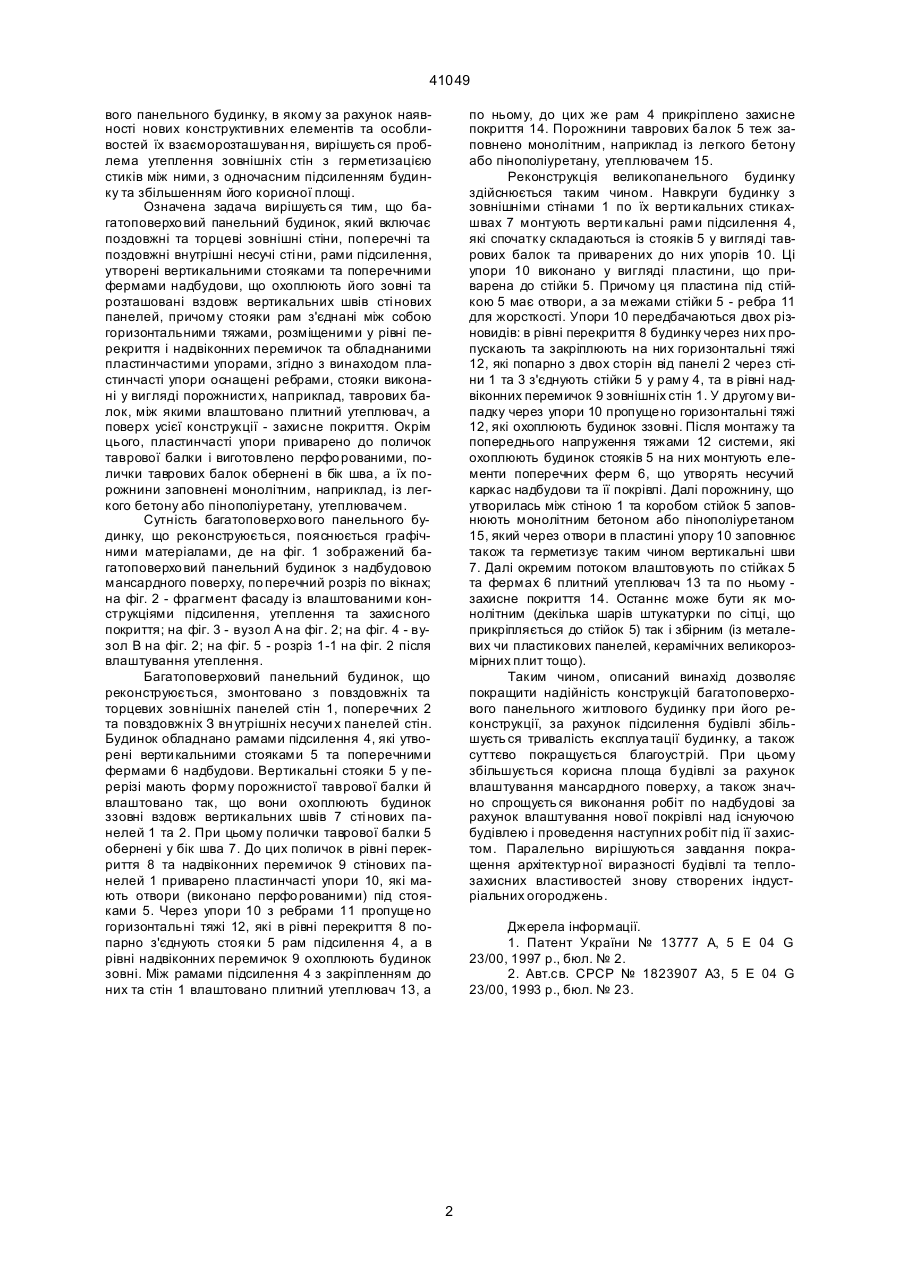

1. Багатоповерховий панельний будинок, що реконструюється, який включає поздовжні та торцеві зовнішні стіни, поперечні та поздовжні внутрішні несучі стіни, рами підсилення, утворені вертикальними стояками та поперечними фер мами надбудови, що охоплюють його ззовні та розташовані вздовж вертикальних швів стінових панелей, причому стояки рам з'єднані між собою горизонтальними тяжами, розміщеними у рівні перекриття і надвіконних перемичок та обладнаними пластинчастими упорами, який відрізняється тим, що пластинчасті упори оснащені ребрами, стояки виконані у вигляді порожнистих, наприклад, таврових балок, між якими влаштовано плитовий утеплювач, а поверх усієї конструкції захисне покриття. 2. Будинок за п.1, який відрізняється тим, що пластинчасті упори приварено до поличок таврової балки і виготовлено перфорованими. 3. Будинок за п.1, який відрізняється тим, що полички таврових балок повернені в бік шва, а їх порожнини заповнені монолітним, наприклад із легкого бетону або пінополіуретану, утеплюва чем. Ю 41049 (11) UA завжди можливо з огляду планувальних вирішень об'єкту реконструкції та його генерального плану. Крім цього не вирішується питання утеплення зовнішніх панелей стін та герметизації стиків між ними. Найбільш близьким до пропонованого винаходу є багатоповерхо вий крупнопанельний житловий будинок, що реконструюється [2], з поперечними несучи ми та зовнішніми панелями стін і включає надбудову мансардного поверху. Надбудова утворена однопрольотними рамами, які охоплюють будинок вздовж його поперечного перерізу в місцях вертикальних швів між зовнішніми панелями стін. Ригелі рам виконані у вигляді безроскісної ферми і складають каркас надбудови. Стояки рам вста новлені щільно до верти кальних шві в і обпираються на існуючі фундаменти будинку. Стояки кожної рами стягнуті між собою тяжами і містять пластинчасті упори, жорстко закріплені в вертикальних швах. Пластинчасті упори розміщені на підвіконному та перемичечному рівнях зовнішніх панелей. Основним недоліком описаного вище рішення є відсутність вирішення проблеми утеплення зовнішніх стін та гер метизації стиків між ними. Основою винаходу є задача удосконалення технічного рішення реконструкції багатоповерхо (19) Винахід належить до галузі будівництва, зокрема, до реконструкції (капітального, вибіркового та комплексного ремонту або переобладнання, а також модернізації) багатоповерхо вих громадських та житлови х будинків. Нам відомий багатоповерхо вий крупнопанельний житловий будинок, що реконструюється [1], який включає поздовжні та торцеві зовнішні панелі стін, поперечні та поздовжні внутрішні стінові панелі, рами підсилення із двох гілок пілонів з горизонтальними решітками шириною на лоджію, встановлених на самостійні фун даменти щільно до поздовжніх зовнішніх панелей стін в місцях розміщення поперечних внутрішніх панелей стін або/і вертикальних швів між зовнішніми панелями стін, і поперечних ферм висотою на мансардний поверх, що з'єднують пілони зверху. Поперечні рами зафіксовані вздовж поздовжніх панелей стін плитами лоджій, які обпираються в прольотах між пілонами на решітки і щільно закріплені до них в плані і ригелями вздовж гребеня в прольотах між поперечними фермами. Конструкція торців будинку аналогічна. Недоліком реконструкції будинку за цим способом є обмежена можливість його застосування лише за умови збільшення площі забудови, що не (13) А ____________________ 41049 вого панельного будинку, в якому за рахунок наявності нових конструктивних елементів та особливостей їх взаєморозташуван ня, вирішуєть ся проблема утеплення зовнішніх стін з герметизацією стиків між ними, з одночасним підсиленням будинку та збільшенням його корисної площі. Означена задача вирішуєть ся тим, що багатоповерхо вий панельний будинок, який включає поздовжні та торцеві зовнішні стіни, поперечні та поздовжні внутрішні несучі сті ни, рами підсилення, утворені вертикальними стояками та поперечними фермами надбудови, що охоплюють його зовні та розташовані вздовж вертикальних швів сті нових панелей, причому стояки рам з'єднані між собою горизонтальними тяжами, розміщеними у рівні перекриття і надвіконних перемичок та обладнаними пластинчастими упорами, згідно з винаходом пластинчасті упори оснащені ребрами, стояки виконані у вигляді порожнисти х, наприклад, таврових балок, між якими влаштовано плитний утеплювач, а поверх усієї конструкції - захисне покриття. Окрім цього, пластинчасті упори приварено до поличок таврової балки і виготовлено перфо рованими, полички таврових балок обернені в бік шва, а їх порожнини заповнені монолітним, наприклад, із легкого бетону або пінополіуретану, утеплювачем. Сутність багатоповерхо вого панельного будинку, що реконструюється, пояснюється графічними матеріалами, де на фіг. 1 зображений багатоповерхо вий панельний будинок з надбудовою мансардного поверху, по перечний розріз по вікнах; на фіг. 2 - фрагмент фасаду із влаштованими конструкціями підсилення, утеплення та захисного покриття; на фіг. 3 - вузол А на фіг. 2; на фіг. 4 - вузол В на фіг. 2; на фіг. 5 - розріз 1-1 на фіг. 2 після влаштування утеплення. Багатоповерховий панельний будинок, що реконструюється, змонтовано з повздовжніх та торцевих зовнішніх панелей стін 1, поперечних 2 та повздовжніх З вн утрішніх несучи х панелей стін. Будинок обладнано рамами підсилення 4, які утворені верти кальними стояками 5 та поперечними фермами 6 надбудови. Вертикальні стояки 5 у перерізі мають форму порожнистої таврової балки й влаштовано так, що вони охоплюють будинок ззовні вздовж вертикальних швів 7 сті нових панелей 1 та 2. При цьому полички таврової балки 5 обернені у бік шва 7. До цих поличок в рівні перекриття 8 та надвіконних перемичок 9 стінових панелей 1 приварено пластинчасті упори 10, які мають отвори (виконано перфо рованими) під стояками 5. Через упори 10 з ребрами 11 пропуще но горизонтальні тяжі 12, які в рівні перекриття 8 попарно з'єднують стоя ки 5 рам підсилення 4, а в рівні надвіконних перемичок 9 охоплюють будинок зовні. Між рамами підсилення 4 з закріпленням до них та стін 1 влаштовано плитний утеплювач 13, а по ньому, до цих же рам 4 прикріплено захисне покриття 14. Порожнини таврових ба лок 5 теж заповнено монолітним, наприклад із легкого бетону або пінополіуретану, утеплювачем 15. Реконструкція великопанельного будинку здійснюється таким чином. Навкруги будинку з зовнішніми стінами 1 по їх верти кальних стикахшвах 7 монтують верти кальні рами підсилення 4, які спочатку складаються із стояків 5 у вигляді таврових балок та приварених до них упорів 10. Ці упори 10 виконано у вигляді пластини, що приварена до стійки 5. Причому ця пластина під стійкою 5 має отвори, а за межами стійки 5 - ребра 11 для жорсткості. Упори 10 передбачаються двох різновидів: в рівні перекриття 8 будинку через них пропускають та закріплюють на них горизонтальні тяжі 12, які попарно з двох сторін від панелі 2 через стіни 1 та 3 з'єднують стійки 5 у раму 4, та в рівні надвіконних перемичок 9 зовнішніх стін 1. У другому випадку через упори 10 пропуще но горизонтальні тяжі 12, які охоплюють будинок ззовні. Після монтажу та попереднього напруження тяжами 12 системи, які охоплюють будинок стояків 5 на них монтують елементи поперечних ферм 6, що утворять несучий каркас надбудови та її покрівлі. Далі порожнину, що утворилась між стіною 1 та коробом стійок 5 заповнюють монолітним бетоном або пінополіуретаном 15, який через отвори в пластині упору 10 заповнює також та герметизує таким чином вертикальні шви 7. Далі окремим потоком влаштовують по стійках 5 та фермах 6 плитний утеплювач 13 та по ньому захисне покриття 14. Останнє може бути як монолітним (декілька шарів штукатурки по сітці, що прикріпляється до стійок 5) так і збірним (із металевих чи пластикових панелей, керамічних великорозмірних плит тощо). Таким чином, описаний винахід дозволяє покращити надійність конструкцій багатоповерхового панельного житлового будинку при його реконструкції, за рахунок підсилення будівлі збільшуєть ся тривалість експлуа тації будинку, а також суттєво покращується благоустрій. При цьому збільшується корисна площа будівлі за рахунок влаштування мансардного поверху, а також значно спрощуєть ся виконання робіт по надбудові за рахунок влаштування нової покрівлі над існуючою будівлею і проведення наступних робіт під її захистом. Паралельно вирішуються завдання покращення архітектур ної виразності будівлі та теплозахисних властивостей знову створених індустріальних огороджень. Джерела інформації. 1. Патент України № 13777 А, 5 Е 04 G 23/00, 1997 р., бюл. № 2. 2. Авт.св. СРСР № 1823907 A3, 5 Е 04 G 23/00, 1993 р., бюл. № 23. 2 41049 Фіг. 1 Фіг. 2 3 41049 Фіг. 3 Фіг. 4 Фіг. 5 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 4
